Biblioteca de secciones

Muchas secciones están almacenadas en una base de datos.

Abrir la biblioteca

Se puede acceder a la biblioteca en la sección del diálogo 'Nombre' mediante el botón (véase la imagen Nueva sección).

Biblioteca de secciones con tipos de sección

La biblioteca está organizada en secciones con diferentes tipos de secciones. Busque la categoría de la sección y haga clic en el botón con el símbolo correspondiente.

Secciones normalizadas

Para secciones de la categoría Normalizadas, aparece otro cuadro de diálogo en el que puede seleccionar la sección de entre una gran variedad de perfiles estándar.

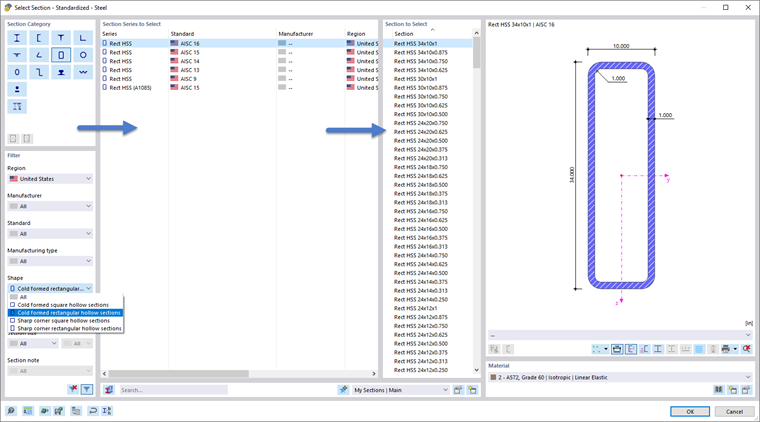

Selección de una sección hueca rectangular laminada en caliente

Para seleccionar la sección, puede utilizar las siguientes ayudas:

• Reduzca la oferta mediante criterios adecuados a la izquierda, en la sección 'Filtro'.
• Utilice la búsqueda de texto completo abajo, en el campo 'Buscar'.

Si desea seleccionar otro tipo de sección, puede volver a la vista general con el botón .

Establecer filtros

La sección Filtro ofrece múltiples posibilidades de selección. Puede filtrar las secciones según criterios específicos y así reducir la oferta (véase la imagen Seleccionar perfil tubular rectangular laminado en caliente).

Serie de secciones a seleccionar

En la sección central se debe definir la serie de secciones en la que está catalogado el perfil. Las series están ordenadas por norma, fabricante, región y tipo de fabricación. Puede controlar el orden de clasificación mediante los encabezados de las columnas.

Con el botón en la parte inferior de la sección, puede comprobar las propiedades de la sección seleccionada.

Sección a seleccionar

En la sección derecha, seleccione finalmente la sección adecuada.

Con Aceptar o la tecla Intro, transfiera la sección seleccionada al cuadro de diálogo 'Nueva sección'.

Secciones compuestas

Esta sección ofrece la posibilidad de combinar secciones normalizadas de forma paramétrica. Regrese al cuadro de diálogo 'Nueva sección' con la pestaña Compuesta para secciones combinadas de acero o madera.

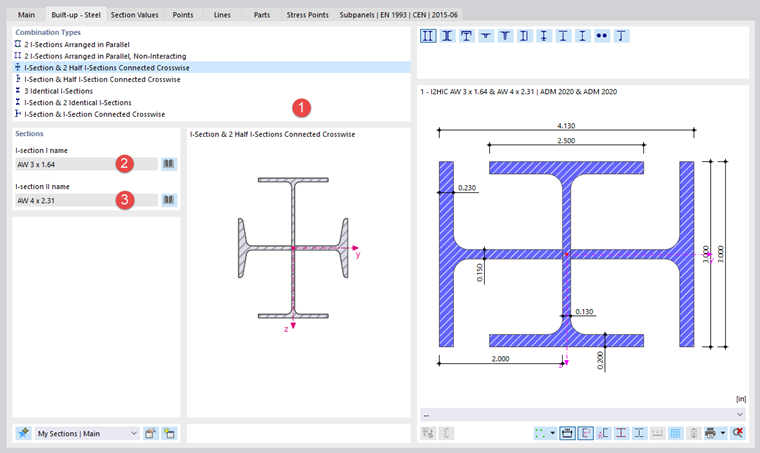

Definición de una sección armada

Defina en la sección 'Tipos de combinación' cómo se deben disponer los perfiles (1). En la sección 'Secciones', puede seleccionar sucesivamente las secciones relevantes en la biblioteca mediante el botón (2) (3).

Secciones de pared delgada y de pared gruesa

Si selecciona en la biblioteca un tipo de sección de pared delgada o gruesa, puede definir sus parámetros geométricos en el cuadro de diálogo 'Nueva sección'. Para ello está disponible una pestaña adicional.

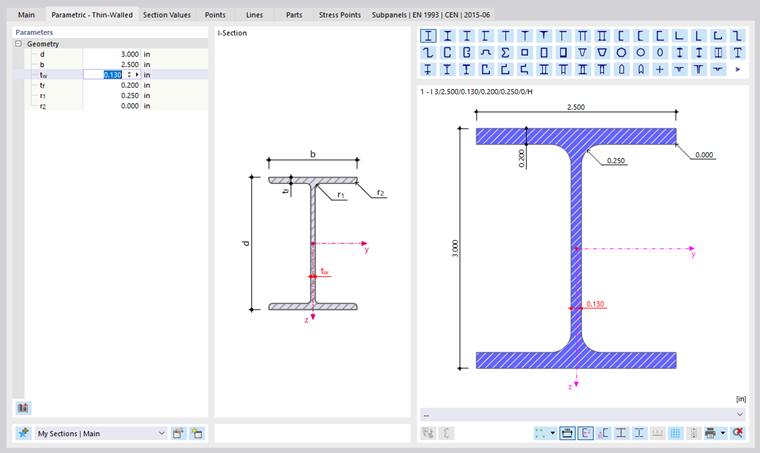

Definición de una sección paramétrica

Secciones favoritas

Las secciones que utiliza con frecuencia puede guardarlas como Mis secciones. Estarán entonces disponibles en otros proyectos como secciones favoritas ("Favoritos").

Para guardar la sección actual como favorita, después de definir el perfil o los parámetros de definición, haga clic abajo en la biblioteca en el botón . De este modo, la sección se guarda en la categoría 'Mis secciones | Base'.

Almacenamiento de sección normalizada como sección preferida

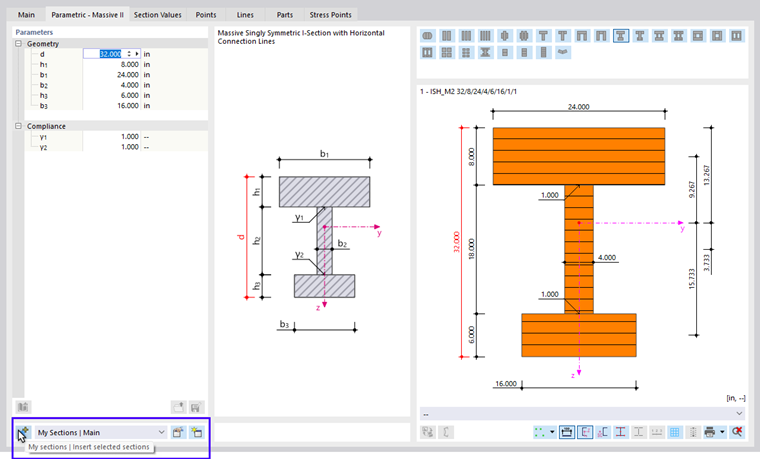

Guardar sección paramétrica como favorita

Con el botón puede comprobar sus secciones favoritas. Las secciones guardadas como favoritas se enumeran en el cuadro de diálogo 'Editar mis secciones', ordenadas por tipos de sección.

Cuadro de diálogo ''Editar mis secciones''

Con el botón puede crear una nueva categoría en la lista de secciones favoritas.

Para cargar una sección favorita desde la biblioteca, haga clic en la sección 'Desde "Mis secciones"' en el botón .

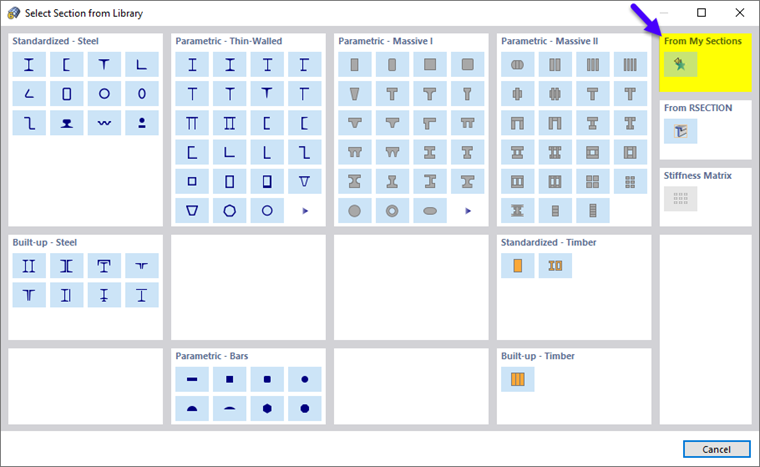

Acceso a secciones preferidas en la biblioteca

Secciones mixtas

En esta sección están disponibles algunos tipos de secciones mixtas. Regrese al cuadro de diálogo 'Nueva sección' con la pestaña Compuesta - Mixta.

Definir sección compuesta

Defina en la sección 'Tipos de combinación' cómo están dispuestos los componentes de la sección. En la sección 'Secciones parciales', puede seleccionar las secciones y materiales relevantes en las bibliotecas mediante el botón .

Secciones de barra

Esta sección contiene una selección de secciones paramétricas de barra y de armadura de metal que no están asignadas a las categorías de secciones de pared delgada y gruesa. Los parámetros geométricos se pueden definir en el cuadro de diálogo 'Nueva sección'.

Definir sección de barra

Las secciones de barra están concebidas principalmente para la transmisión de esfuerzos axiles, menos para flexión.

Secciones de RSECTION

En RSTAB también puede importar secciones definidas por el usuario creadas en el programa RSECTION. Para ello, haga clic en la sección 'Desde RSECTION' en el botón . Se muestra el aviso "Seleccionar sección en Dlubal Center"; se abre el Dlubal Center. Seleccione allí la sección de RSECTION.

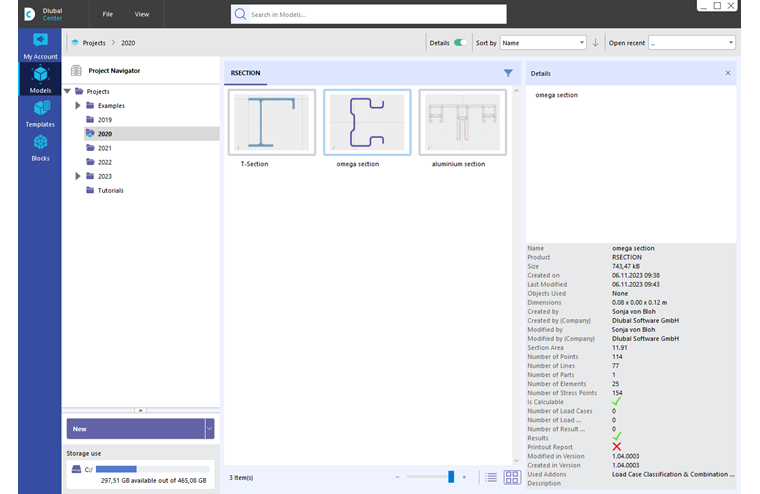

Selección de la sección RSECTION en el Centro de Dlubal

Para que la sección se pueda importar, se deben cumplir ciertas condiciones de licencia. En la sección de RSECTION está almacenado qué licencias estaban disponibles al guardar la sección en RSECTION. Se aplican las siguientes reglas:

1. No necesita guardar la sección de RSECTION con resultados para usarla en RSTAB.
2. Si un usuario con licencia de RSECTION crea una sección y la guarda en RSECTION, otros usuarios pueden importar esta sección en RFEM, realizar un análisis estático y dimensionarla en un módulo adicional de cálculo como el cálculo de acero o aluminio, incluso si no disponen de una licencia para RSECTION.
