Ratón
Las funciones del ratón corresponden a los estándares de Windows.
Botón izquierdo del ratón
Si hace clic sobre un objeto estructural o de carga con el botón izquierdo del ratón, lo selecciona. Con una doble pulsación abre el cuadro de diálogo de edición del objeto. Esta funcionalidad puede utilizarla no solo con los objetos gráficos en la ventana de trabajo, sino también con las entradas de objetos en el navegador.
Si mantiene pulsada la tecla Ctrl, puede seleccionar varios objetos de forma sucesiva haciendo clic sobre ellos. En el puntero del ratón se muestra un símbolo de más. Manteniendo pulsada la tecla Mayús, en cambio, se puede retirar un objeto de la selección. En consecuencia, aparece un símbolo de menos en el puntero del ratón.
Botón derecho del ratón
Si hace clic sobre un objeto con el botón derecho del ratón, se abre su menú contextual. Este le ofrece comandos y funciones relacionados con el objeto (véase la imagen Menú contextual de un nudo). Los menús contextuales están disponibles no solo en la gráfica, sino también en el navegador y en las tablas.
Con el botón derecho del ratón pulsado puede arrastrar una ventana de zoom para representar ampliada un área. Esto corresponde al 'Zoom con ventana' de RSTAB 8).
Rueda de desplazamiento
Al girar la rueda de desplazamiento del ratón, amplía o reduce el modelo representado. La posición actual del puntero del ratón sirve como centro del área de zoom. Esto también funciona con el "touchpad" separando o juntando dos dedos o moviendo dos dedos contiguos hacia arriba o hacia abajo.
Con la rueda de desplazamiento pulsada puede desplazar la representación del modelo. Si además mantiene pulsada la tecla Ctrl, puede girar la vista. El giro también es posible con la rueda de desplazamiento y el botón derecho del ratón pulsados.
ViewCube
En la parte superior derecha del espacio de trabajo verá un cubo, el llamado ViewCube. Al hacer clic en el cubo o girarlo (manteniendo pulsado el botón izquierdo del ratón y moviendo el puntero), puede controlar la vista.
Botones para vistas
Las funciones del menú Vista → Seleccionar vista y los botones correspondientes en la barra de herramientas permiten cambiar rápidamente entre las vistas estándar.
Los botones están asignados a las siguientes funciones:
| Botón | Función |
|---|---|
|
Anula la vista ampliada y representa el modelo completo |
|
Representa el modelo en vista axonométrica |
|
Representa el modelo desde el ángulo de visión del punto de vista definido por el usuario |
|
Representa el modelo con vista en perspectiva |
|
Representa la vista del modelo en dirección X |
|
Representa la vista del modelo en contra de la dirección Y |
|
Representa la vista del modelo en dirección Z |
|
Representa la vista del modelo en contra de la dirección X |
Accesos directos de teclado
También puede controlar la gráfica con el teclado. Los comandos abreviados están almacenados en el cuadro de diálogo 'Ajustar', al que puede acceder mediante el menú Vista → Ajustar menús y barras de herramientas. Allí seleccione la categoría Vista.

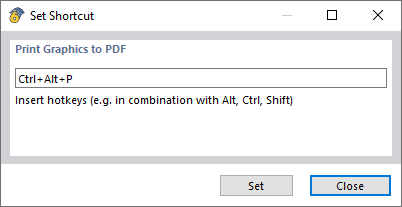

Para asignar individualmente un acceso directo de teclado, haga doble clic sobre el comando. En el cuadro de diálogo 'Definir acceso directo de teclado' puede definir entonces la combinación de teclas.
Con el botón
se pueden restaurar los accesos directos de teclado estándar.
Representación

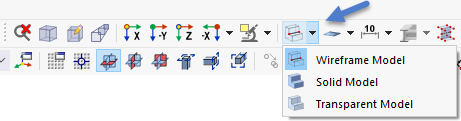

Existen diversas posibilidades para representar gráficamente el modelo. Mediante el botón de lista puede cambiar rápidamente entre tres modos básicos de visualización.
Las funciones de los botones son las siguientes:
| Botón | Función |
|---|---|
|
Representa un modelo de líneas de las secciones de barra |
|
Representa el modelo renderizado en vista transparente con secciones de barra |
|
Representa el modelo renderizado como modelo de sólido con secciones rellenas, en el que no es posible "atravesarlo" para seleccionar |
