Puede usar la función Generar arriostramiento en celdas para crear rápidamente diagonales para estructuras de vigas. Las barras deben formar la llamada "celda", es decir, un área en un plano formada por cuatro nudos de esquina y encerrada por barras en todos los lados.

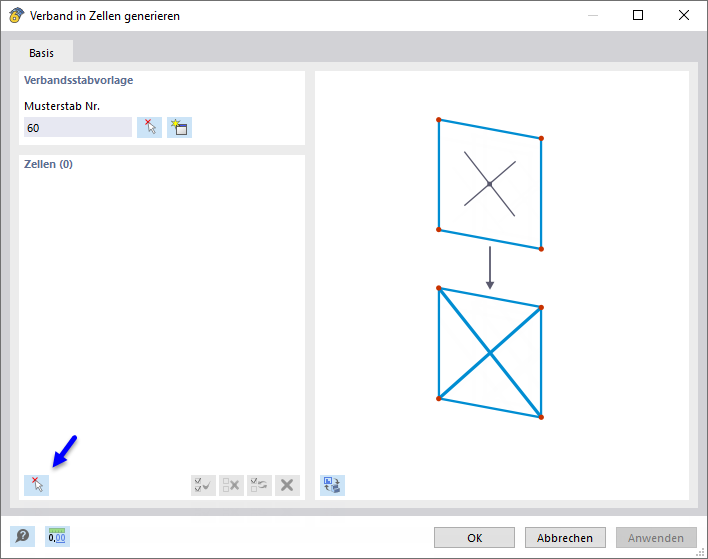

Puede acceder a esta característica seleccionando Herramientas → Generar modelo - Barras en el menú. Aparece el cuadro de diálogo 'Generar arriostramiento en celdas'.
En la sección 'Plantilla de barra de arriostramiento', defina una barra de plantilla cuya sección y tipo de barra desee usar para las diagonales. Utilice el
puede seleccionar la barra gráficamente en la ventana de trabajo.
Luego, haga clic en el botón en la parte inferior de la sección del diálogo 'Celdas'

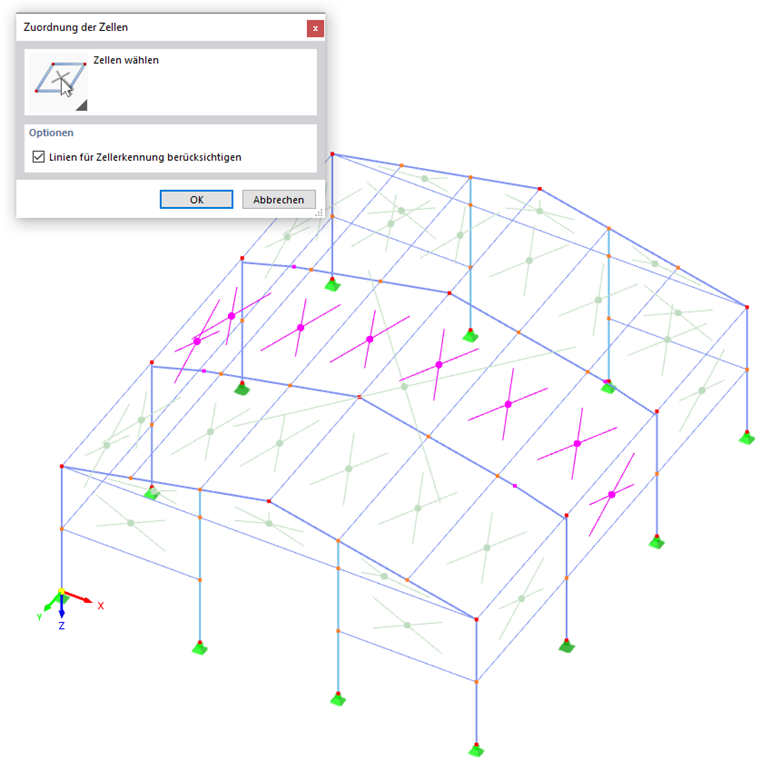

(marcado en la figura anterior). En el gráfico, todas las celdas que el programa reconoce en el modelo están marcadas con una cruz.
Haga clic en las celdas relevantes una por una para que se muestren en el color de selección. Haga clic en Aceptar para volver al cuadro de diálogo inicial.

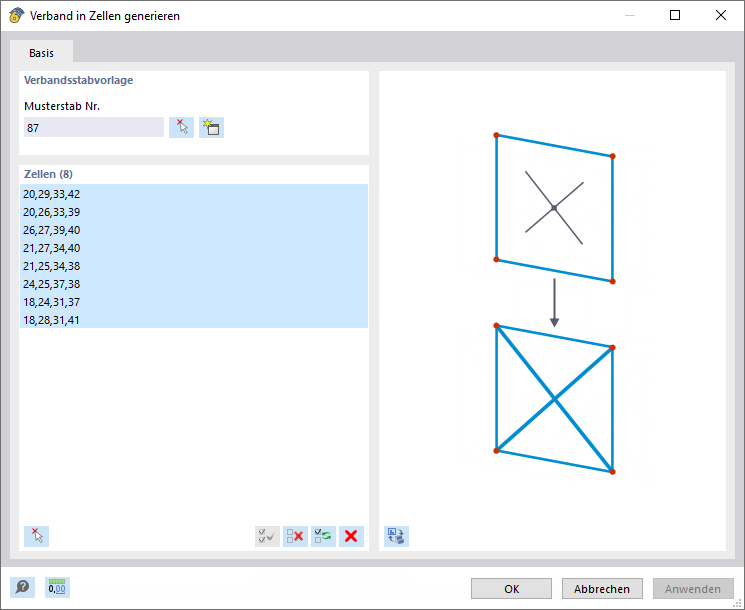

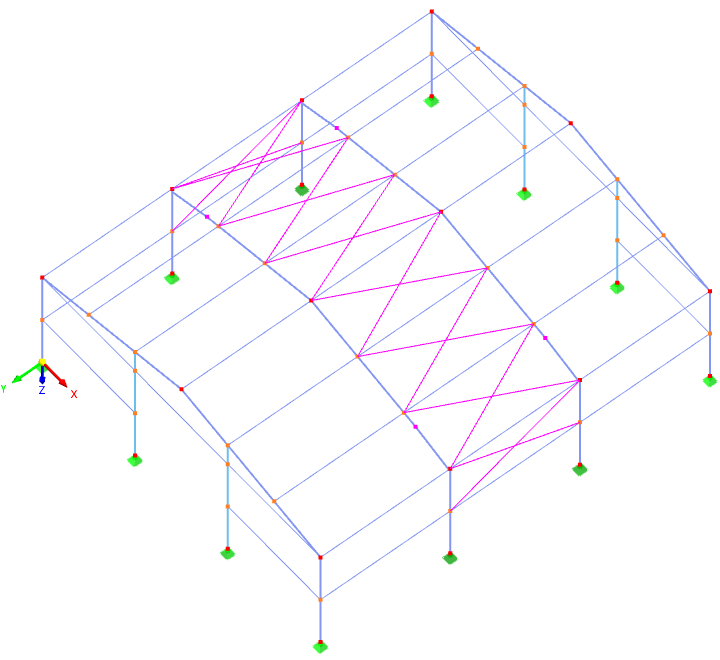

Las celdas seleccionadas se incluyen en una lista. Puede cambiar los datos aquí, si es necesario. Después de hacer clic en Aceptar, el programa crea los arriostramientos en las áreas especificadas.
