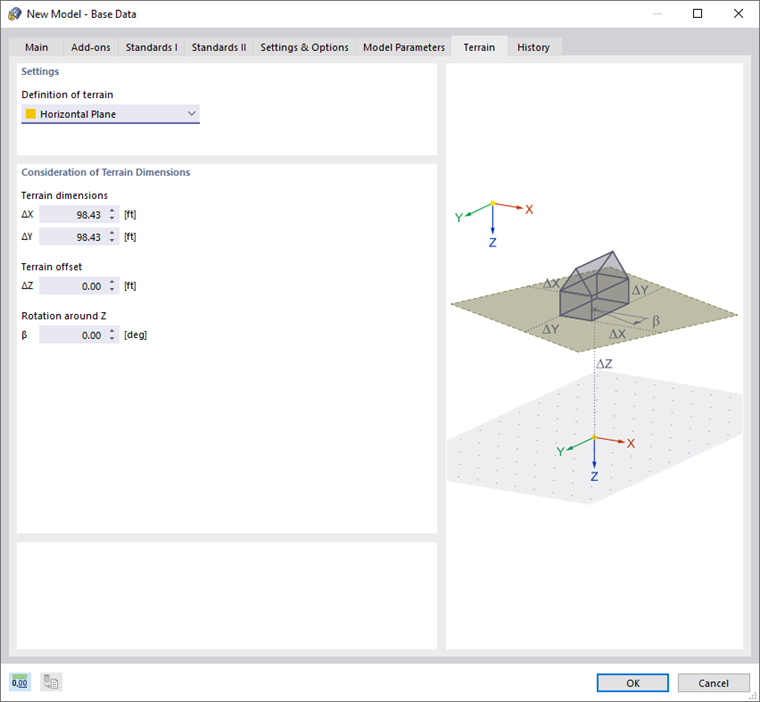

La pestaña Terreno es relevante para simulaciones numéricas de flujos de viento al utilizar RWIND. Aquí puede definir la topología del entorno del edificio.
Configuración
En la lista 'Definición del terreno', están disponibles las siguientes opciones:
- --: sin definición del terreno (configuración predeterminada)
- Plano horizontal: definición del entorno como un rectángulo plano
- Plano inclinado: definición del entorno como un rectángulo plano en una posición inclinada

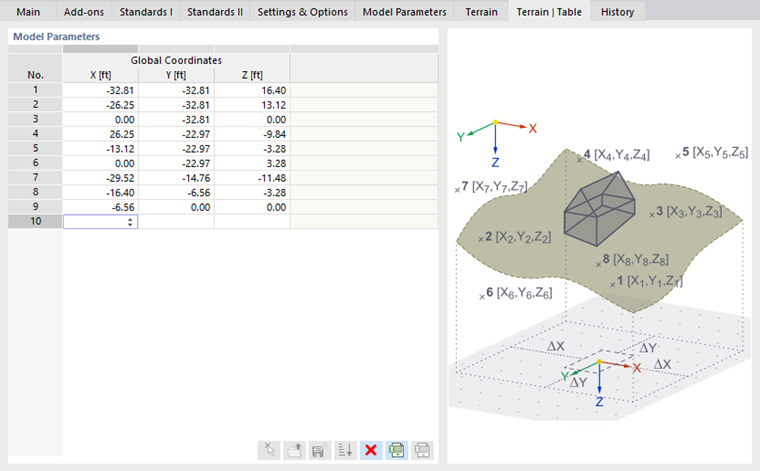

- Tabla: definición del terreno en la tabla usando las coordenadas en una pestaña aparte (consulte la imagen de la Tabla')
Consideración de las dimensiones del terreno
Introduzca las 'Dimensiones del terreno' del área rectangular. Los valores ΔX y ΔY se refieren al origen del modelo. Se aplican respectivamente en las direcciones del eje positivo y negativo (consulte el gráfico del diálogo).
Para un plano de terreno horizontal, puede especificar una 'Desviación del terreno', por ejemplo, en el caso de un puente para definir la distancia vertical desde el origen del modelo. Además, es posible un 'Giro respecto a Z' mediante el cual puede girar el rectángulo del terreno.
