Las imperfecciones de barras ofrecen la posibilidad de representar los efectos de las imperfecciones mediante deformaciones iniciales sustitutas en forma de desviaciones iniciales y curvaturas previas de las barras. Se consideran en el cálculo a través de cargas equivalentes sustitutas.
Categorías
Las imperfecciones de barras pueden modelarse de varias maneras. Las especificaciones en la sección 'Categorías' determinan qué información debe proporcionarse en la sección 'Parámetros'.
Tipo de imperfección
Seleccione el tipo de imperfección en la lista.
Una 'torsión previa' representa la desviación inicial, y una 'curvatura previa' el grado de una deflexión inicial de la barra. La opción 'Curvatura previa y criterio' permite definir la curvatura previa en función de la desviación. Según la selección y el tipo de definición, puede establecer los valores de las desviaciones o curvaturas previas en la sección 'Parámetros'.
Una curvatura previa se representa mediante la distribución de la fuerza normal en los nudos internos de la barra.

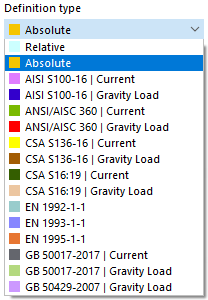

Tipo de definición
La lista ofrece varias formas de aplicar la imperfección de forma personalizada o según normas.
Dependiendo de la selección, en la sección 'Parámetros' puede definir los valores de las desviaciones o curvaturas previas mediante valores relativos (referidos a la longitud de la barra), datos absolutos o parámetros específicos de la norma. Esta sección se adapta dinámicamente al tipo de definición y al tipo de imperfección. Los tipos y parámetros se ilustran en el gráfico de diálogo.
Sistema de coordenadas
Puede referirse a la dirección de la imperfección de los siguientes sistemas de coordenadas de la sección de la barra:
- Ejes locales xyz: Ejes de entrada de la sección, que en secciones simétricas corresponden a los ejes principales
- Ejes principales xuv: Ejes principales de la sección
Dirección de la imperfección
Determine en la lista en qué dirección de eje actúa la imperfección.
.png)
Parámetros

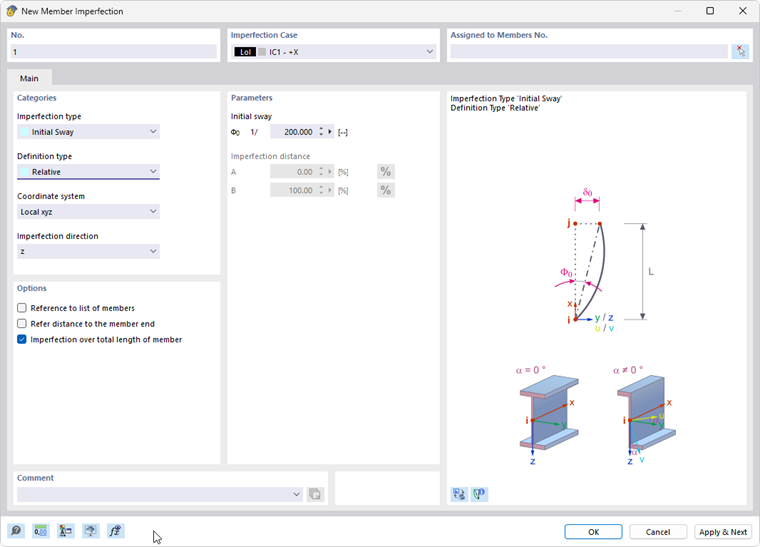

En esta sección puede establecer los valores de las torsiones previas y curvaturas previas. Los campos de entrada están adaptados al tipo de imperfección y al tipo de definición. La imagen Nueva imperfección de barra muestra los parámetros generales para la entrada relativa de una desviación.
Para el tipo de definición EN 1993-1-1 se deben indicar los parámetros mostrados en la siguiente imagen.
Con base en la información proporcionada, los factores de reducción y las torsiones previas se determinan conforme a la norma. Si no se conoce la línea de pandeo de una barra (por ejemplo, en el caso de una sección compuesta), se considera el valor más desfavorable para la línea de pandeo d.

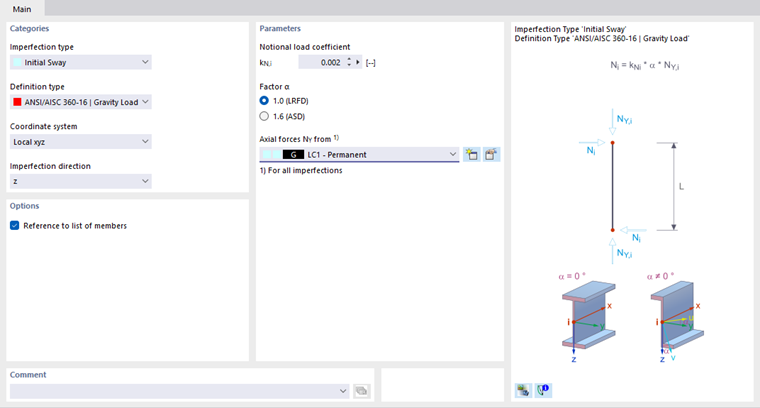

Si ha seleccionado el tipo de definición ANSI/AISC 360-16 | Carga de peso, los parámetros deben establecerse como se muestra en la siguiente imagen.
En caso de haber establecido el tipo de imperfección Curvatura previa y criterio, puede seleccionar el 'Criterio de activación' en una lista.
La curvatura previa puede actuar siempre, a partir de un grado de esbeltez específico según la norma o desde un coeficiente de barra definido por el usuario.
Opciones

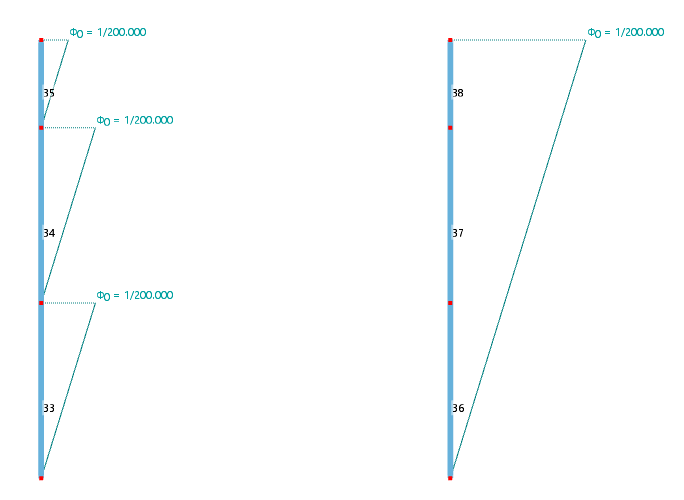

La casilla 'Referenciar a la lista de barras' controla si la imperfección actúa por separado en cada barra o en todas las barras a las que asigne la imperfección como un todo. Los enfoques se comparan en la siguiente imagen.
La casilla 'Referir distancia a los extremos de la barra' solo muestra efectos si la imperfección no se aplica a lo largo de toda la longitud de la barra (vea el párrafo siguiente). Puede entonces definir las distancias A y B con referencia al extremo de la barra en la sección 'Parámetros'.
En la mayoría de los casos, la 'Imperfeción actúa a lo largo de toda la longitud de la barra'. Si desactiva la casilla, puede especificar las distancias de la imperfección en la sección 'Parámetros'. La distancia A describe la separación desde el inicio de la imperfección, la distancia B desde el final de la imperfección. Ambas distancias se refieren al inicio de la barra.
Con el botón
puede alternar entre la entrada relativa y absoluta de las distancias.
