Con la función Cortante en el menú 'Edición' → 'Manipulación', puede girar los objetos seleccionados mientras ajusta la coordenada en una sola dirección. Se mantienen las otras dos coordenadas de dirección.
Por ejemplo, el achaflanado facilita el cambio de la inclinación de las barras de una superficie de cubierta: Las longitudes de las barras se ajustan a la nueva coordenada Z, mientras que las coordenadas en el plano XY permanecen sin cambios.
Copiar

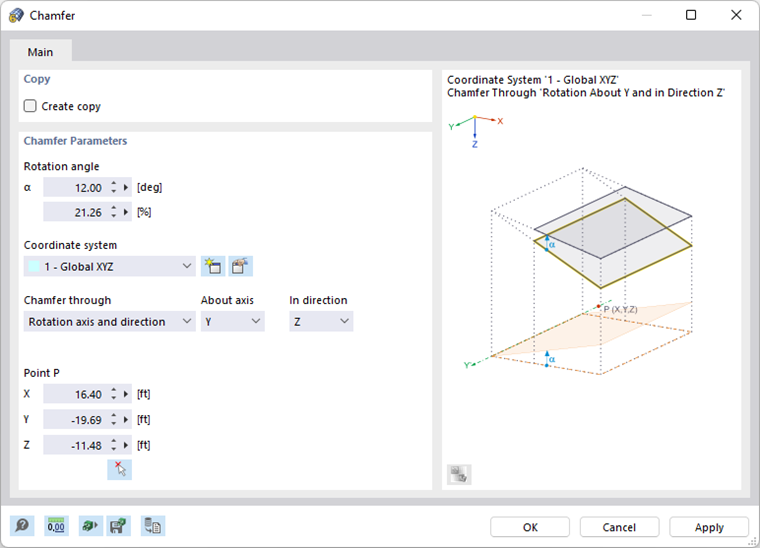

Si no se ha marcado la casilla 'Crear copia', se achaflanarán los objetos seleccionados. Si desea crear una copia, marque la casilla.
Parámetros de achaflanado
Introduzca el 'Ángulo de giro' α. Está relacionado con un sistema de coordenadas en el sentido de las agujas del reloj del 'eje' que define a continuación. El gráfico del diálogo muestra los ejes con ángulos positivos. Puede introducir el ángulo en [°] o [%]. Ambos campos son interactivos.
Defina el 'Sistema de coordenadas' en el que se van a girar los objetos. Puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo con el botón
.
La lista 'Achaflanar mediante' proporciona dos opciones para definir la dirección del chaflán:
- Eje de giro y dirección: el eje de giro discurre paralelo a un eje del sistema de coordenadas especificado. Selecciónelo en la lista 'Respecto al eje'. Luego, establezca la coordenada que se va a ajustar en la lista 'En dirección'. Introduzca el 'Punto P' que se encuentra en el eje de giro para definir la posición del eje.
- Perpendicular con 3 puntos: el eje de giro se encuentra en cualquier parte del espacio. Introduzca las coordenadas para el 'Punto P1' y el 'Punto P2' para definir el eje de giro. Luego, defina el plano y la dirección mediante el 'Punto P3'. Puede definir los tres puntos también gráficamente con el botón
.
