Seleccione el modelo, la carga o la guía de objetos que desea reflejar. Luego haga clic en el botón
(ver imagen # extbookmark manual|imagen027068|Herramientas de modelado #). En el cuadro de diálogo ' Espejo ', especifique si los objetos se copiarán al duplicar y defina los parámetros.
Primario
La pestaña Principal gestiona los parámetros básicos para la duplicación de objetos.
CC
Si no se ha establecido ninguna marca en la casilla de verificación ' Crear copia ', los objetos seleccionados se reflejarán. Si desea crear una copia, marque la casilla de verificación.
Parámetros de simetría
Defina el 'sistema de coordenadas' en el que se van a reflejar los objetos. Puede seleccionar un sistema de coordenadas definido por el usuario en la lista o crear uno nuevo con el botón
.
La lista 'Reflejando plano a' ofrece dos opciones para definir el plano:
- Punto y plano paralelo: El plano de simetría corre paralelo a un plano del sistema de coordenadas especificado. Seleccione el 'Plano' en la lista a la derecha e ingrese el 'Punto P' que se encuentra en ese plano.
- 3 puntos: El plano reflector se encuentra en cualquier lugar del espacio. Introduzca las coordenadas para 'Punto P1 ',' Punto P2 'y' Punto P3 ' para definir el plano. Utilice el botón
para definir los puntos gráficamente.

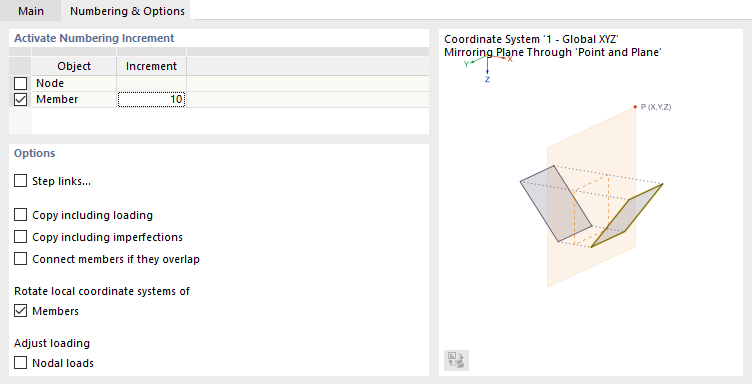

Numeración y opciones
La pestaña Numeración y opciones solo se muestra al copiar. Aquí, puede influir en la numeración de nuevos objetos y realizar ajustes útiles para la copia.
Las funciones de este registro se describen en los capítulos # extbookmark manual|numberingAndOptionsTab|Mover y copiar # y # extbookmark manual|numberingAndOptionsTab|Rotar # capítulos.
Enlaces de pasos
La pestaña Enlaces de paso se muestra si se selecciona la casilla de verificación 'Enlaces de paso' en la pestaña numberingAndOptionsTab Numeración y opciones . Las funciones están en el capítulo # extbookmark manual|stepLinksTab|Mover y copiar # capítulo.
