Normas I

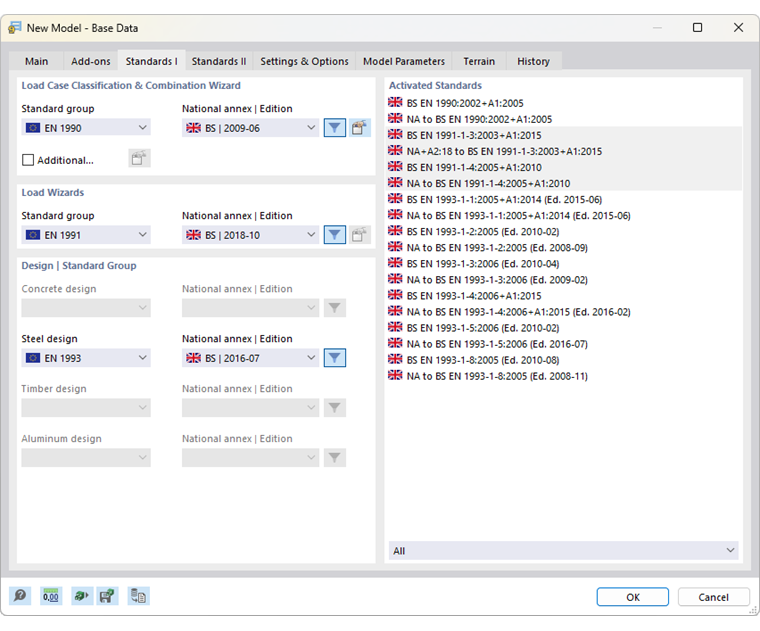

Las normas constituyen la base para el análisis estructural y varios cálculos. En la pestaña Normas I, define las reglas más importantes según las cuales se dimensiona y calcula el modelo.

Si el Asistente para combinaciones y el Asistente para cargas se activan en la pestaña 'Complementos' (consulte el capítulo Complementos), puede seleccionar el 'Grupo de normas' con el 'Anejo Nacional' o la 'Edición'.

grupo de normas

En la columna de la izquierda, defina el 'Grupo de normas' que sea relevante para los criterios individuales de su modelo. Varias reglas y normas están disponibles para su selección en la lista.

La sección de diálogo 'Asistente para clasificación de casos de carga y combinaciones' controla las reglas según las cuales se crean las combinaciones de carga. Las normas siguen diferentes enfoques para determinar los esfuerzos internos y los momentos necesarios para garantizar la seguridad estructural o el comportamiento en servicio.

Información

Para algunas normas, hay variantes disponibles para madera. Determinan las especificaciones para el comportamiento de fluencia, como el coeficiente de deformación kdef o el factor de fluencia Kcr. El grupo de normas 'EN 1990 | Por otro lado, Basic + Timber' es adecuado para sistemas híbridos, por ejemplo compuestos de hormigón y madera, para crear las combinaciones de ELS relacionadas con el material.

La norma establecida en la sección de diálogo 'Asistentes para cargas' afecta a la generación automática de cargas de viento y nieve para los tipos de edificios estándar.

La sección 'Cálculo | Grupo de normas' controla las normas que se utilizan para el cálculo de diferentes materiales o para análisis especiales. Solo se puede acceder a una categoría si se activa el complemento correspondiente en la pestaña Complementos.

Anejo Nacional | Edición

Para normas como el Eurocódigo, cada país tiene reglas especiales: las reglas de combinación y cálculo se definen en la norma europea, pero los países pueden regular muchos coeficientes parciales de seguridad y parámetros de cálculo individualmente. En la segunda columna, seleccione el Anejo Nacional o la edición para los grupos de normas respectivos.

Cuando se establece la opción 'CEN', se aplican los coeficientes y parámetros que aplica la Comisión Europea.

Utilice el botón Filtro para mostrar u ocultar versiones anteriores de la norma en la lista.

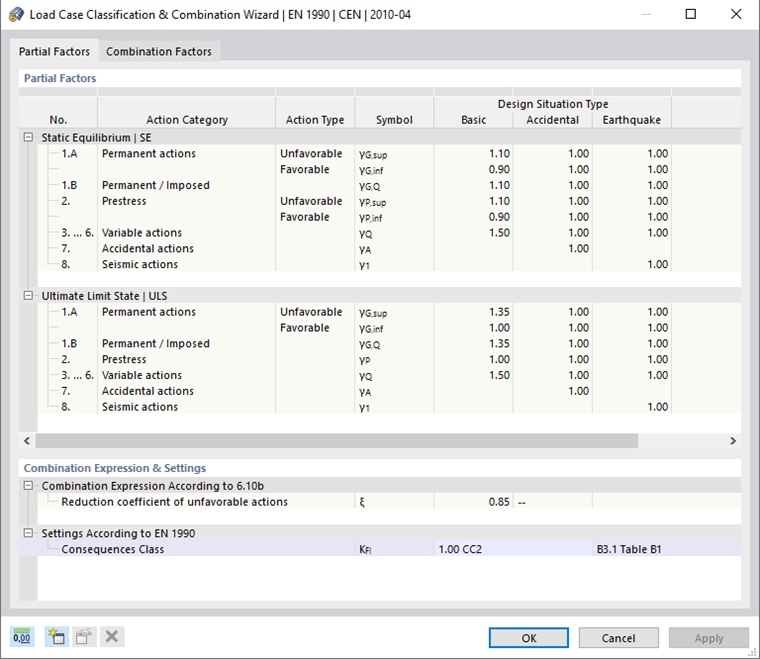

Para comprobar los coeficientes parciales y de combinación de la norma seleccionada, haga clic en el botón Edición junto al cuadro de texto. Aparece un cuadro de diálogo que muestra el contenido en función del grupo de normas seleccionado.

Parámetros para ajustar los asistentes para combinaciones

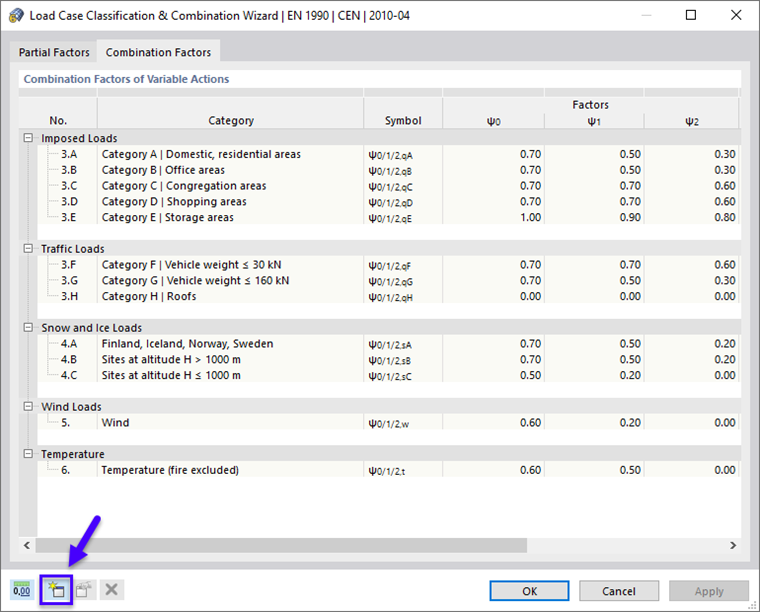

Los coeficientes parciales de seguridad y de combinación de un Anejo Nacional o una edición de la norma no se pueden cambiar. Para combinar los casos de carga mediante coeficientes definidos por el usuario, seleccione un anexo o edición con parámetros que sirvan como referencia. Luego, utilice el botón Edición para abrir el 'Asistente para clasificación de casos de carga y combinaciones'.

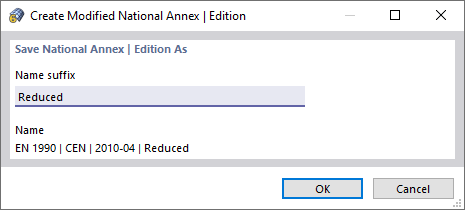

Haga clic en el botón Nuevo para abrir un nuevo cuadro de diálogo. Introduzca un 'Sufijo de nombre' para el anexo modificado.

Después de hacer clic en Aceptar, puede ajustar los coeficientes individualmente. Complete los cambios en el cuadro de diálogo 'Asistente para clasificación de casos de carga y combinaciones' haciendo clic en Aceptar. El anexo definido por el usuario está disponible para su selección en la lista.

Normas activadas

Esta sección de diálogo proporciona una vista general de las reglas utilizadas para el modelo.
