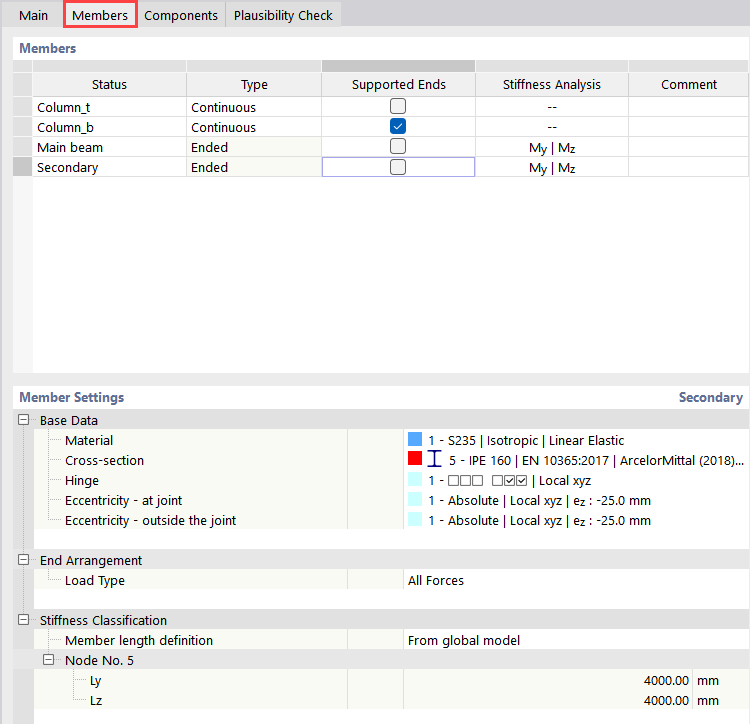

L’onglet Barres gère les paramètres détaillés des barres connectées au nœud à vérifier.
Barres
Le tableau liste les barres connectées au nœud. Comme décrit dans le chapitre Base, il s’agit ici de groupements (« types ») de barres ayant des propriétés identiques. La colonne État contient les désignations utilisées dans l’onglet « Base ». Vous pouvez les renommer ici si nécessaire.
Dans la colonne Type, vous pouvez définir si une barre présente une 'Extrémité de barre' au nœud à vérifier ou si la barre est ‘Continue’ à cet endroit.
Dans la colonne Extrémités appuyées, il faut définir quelle barre dans le Modèle EF de l’assemblage acier équivalent doit recevoir un appui à l’extrémité de la barre située à distance du nœud à vérifier. Vous pouvez activer les appuis pour plusieurs barres, mais au moins une barre doit rester sans appui en raison de l’application de la charge : la charge est appliquée aux barres qui ne sont pas appuyées. Des paramètres détaillés pour l’appui et l’application de la charge aux extrémités de barre concernées peuvent être définis dans les Paramètres de barre.
La colonne Analyse de rigidité est affichée si vous avez spécifié une configuration d’analyse de rigidité pour l’ Analyse supplémentaire dans l’onglet « Base ». Vous pouvez définir ici pour quelle barre la rigidité doit être déterminée en tenant compte des composants d’assemblage. Sélectionnez dans la liste les efforts internes qui sont pertinents pour l’analyse de rigidité.
Optionnellement, vous pouvez saisir un Commentaire dans la dernière colonne pour l’état respectif. Il est synchronisé avec l’onglet « Base ».
Paramètres de barre
Dans la catégorie Données de base, les paramètres utilisés de la barre sélectionnée, tels que le matériau et la section, sont affichés. Si des articulations ou des excentrements sont présents sur la barre sélectionnée, ceux-ci sont également indiqués.
Si vous cliquez dans la cellule de la propriété décrite, vous pouvez la modifier via le bouton
.
La catégorie Disposition des extrémités gère les spécifications détaillées des conditions aux limites du modèle équivalent. Pour les extrémités appuyées, le Type d’appui est défini comme Encastré ou Articulé. Pour un appui encastré, tous les degrés de liberté sont bloqués (par défaut) ; pour un appui articulé, seuls les déplacements et la rotation axiale sont bloqués. Pour les extrémités de barre libres, le Type de charge est spécifié en conséquence. Par défaut, tous les efforts internes du modèle principal sont également appliqués dans le modèle équivalent (‘Toutes les forces’). Vous pouvez cependant ne faire appliquer que certaines composantes d’effort interne.
La catégorie Classification de rigidité est uniquement disponible si vous avez attribué des efforts internes à une barre pour l’analyse de rigidité (voir image Efforts internes pour l’analyse de rigidité).
La « Définition de la longueur de barre » influence la classification de l’assemblage. La longueur de barre est reprise de la géométrie du modèle et est prédéfinie comme longueur de flambement dans la direction des axes y et z de la barre. Si ces valeurs pour Ly et Lz ne correspondent pas à la situation, sélectionnez l’option ‘Personnalisé’ dans la liste. Vous pouvez alors attribuer les longueurs individuellement aux nœuds à vérifier. Ceci est par exemple requis si une barre est divisée entre les poteaux : indiquez dans ce cas la portée entre les poteaux. Pour des paramètres identiques pour les nœuds gérés dans l’assemblage, activez la case à cocher ‘Identique pour tous les nœuds’ et définissez les longueurs pour l’ensemble des nœuds.
Fenêtre graphique
Dans le graphique, un seul nœud de connexion est représenté, qui s’applique, via le groupement, de manière représentative pour tous les nœuds à vérifier. Lorsque vous passez la souris sur une barre, des informations sur son état, sa section et son matériau sont affichées.
Avec le bouton
en bas à gauche du graphique, vous pouvez basculer entre la représentation symbolique de l’assemblage et la vue réelle.
