Le module complémentaire Vérification du bois est entièrement intégré dans RFEM ou RSTAB. Vous pouvez donc utiliser toutes les fonctionnalités du programme principal pour documenter les résultats graphiques des ratios de vérification et des vérifications. La procédure générale pour la préparation des graphiques pour l'impression est décrite dans le chapitre Graphiques du manuel de RFEM.
Graphiques de la fenêtre de travail
Le chapitre Graphique pour la vérification du bois présente les différents types de résultats disponibles graphiquement pour les barres et les surfaces. Vous pouvez imprimer la vue actuelle directement via la fonction d'impression ou la transférer dans le rapport d'impression.

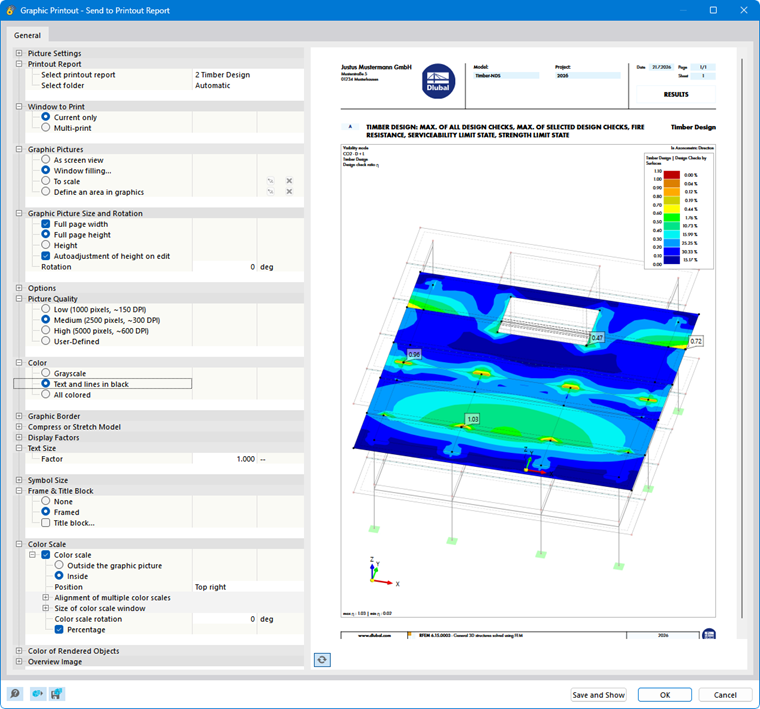

Dans la boîte de dialogue 'Impression graphique', définissez les paramètres d'impression de l'image comme d'habitude.

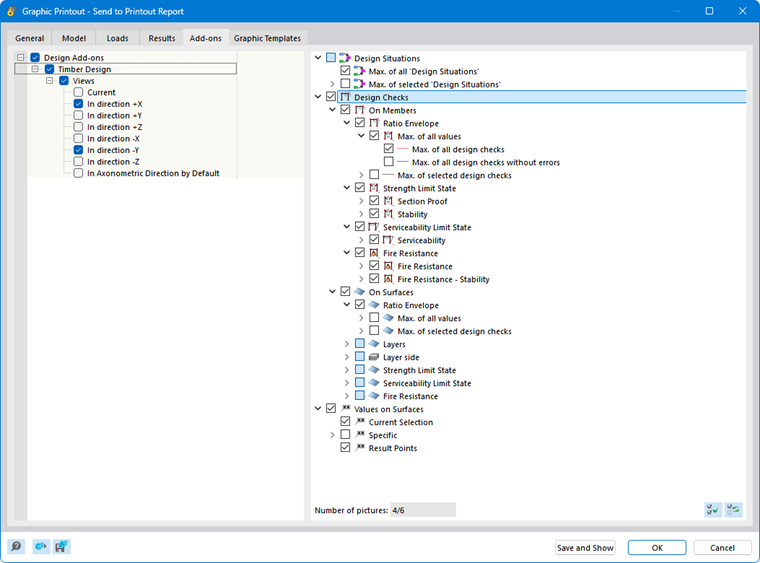

Si vous activez l'option Impression multiple dans la catégorie 'Quelles fenêtres', vous pouvez définir les paramètres pour l'impression de plusieurs fenêtres ou l'impression en série de graphiques dans l'onglet 'Modules complémentaires' (voir le chapitre Utiliser l'impression multiple du manuel de RFEM). Les graphiques sont alors classés dans le rapport d'impression avec les résultats de la vérification du bois.

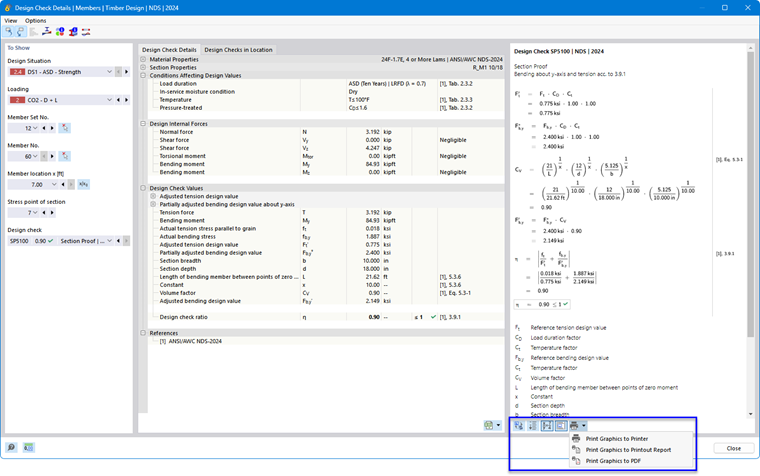

Détails de vérification et diagrammes de résultats
Des fonctions d'impression sont également disponibles dans les boîtes de dialogue des détails de vérification et des diagrammes de résultats. Vous pouvez imprimer directement les graphiques suivants, les enregistrer au format PDF ou les transférer dans le rapport d'impression :
- Vue des formules du Détail de vérification
- Diagrammes de résultats dans la section
- Diagrammes de résultats dans le point de surface
- Diagrammes de résultats sur la barre ou l'ensemble de barres
- Diagramme profondeur de carbonisation-temps
