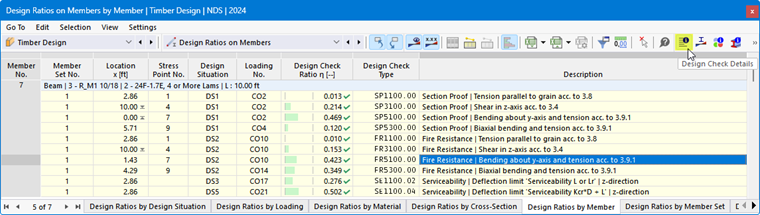

Dans les tableaux de résultats de la catégorie 'Vérification du bois', vous pouvez ouvrir les détails de vérification de l'une des manières suivantes :
- Bouton
dans la barre d'outils du tableau - Double-clic sur une ligne de résultat
La boîte de dialogue 'Détail de vérification' apparaît. Les équations de vérification avec les résultats intermédiaires de la vérification y sont affichées et s'appliquent au résultat sélectionné dans le tableau.
Dans la section centrale, vous pouvez voir les résultats détaillés et dans la colonne de droite les formules de vérification.
Affichage

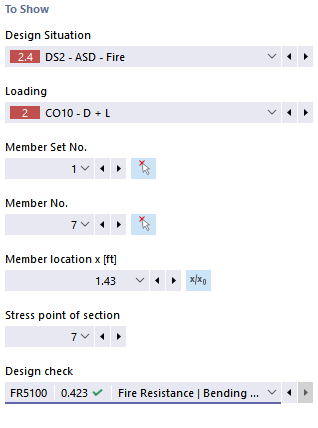

Dans la section de gauche, les paramètres de la ligne du tableau sélectionnée lors de l'appel de la boîte de dialogue sont définis. Cela vous permet de contrôler la situation de projet, les objets déterminants et le critère de vérification.
Si vous souhaitez vérifier les détails pour une autre situation, vous pouvez ajuster les paramètres à tout moment dans les listes de sélection : Situation de projet, Charge, Objet, Abscisse x ou Nœud de maillage, Point de contrainte ou Couche, Vérification. Des options de sélection sont disponibles pour tous les types de résultats calculés. Si, par exemple, seules des barres ont été vérifiées, aucune option pour les ensembles de barres et les surfaces n'est affichée. De même, vous ne pouvez pas passer aux vérifications de barre dans le détail de vérification pour les surfaces. Dans ce cas, sélectionnez le tableau des résultats correspondant dans le programme sans fermer la boîte de dialogue 'Détail de vérification'.
Si vous souhaitez vérifier les résultats d'un autre objet, vous pouvez sélectionner graphiquement la barre ou la surface dans la fenêtre de travail à l'aide du bouton
.
Dans les résultats d'un ensemble de barres, seuls les numéros de barre appartenant à cet ensemble sont disponibles dans la liste des barres. De même, dans les résultats d'un ensemble de surfaces, seules les surfaces associées sont incluses dans la liste. Si vous activez le bouton
pour un ensemble de barres, lAbscisse x' se réfère au début de l'ensemble de barres. S'il est inactif, l'abscisse x se réfère au début de la barre sélectionnée. Les barres vérifiées sans ensemble de barres sont disponibles dans la liste si vous sélectionnez l'entrée -- pour 'Ensemble de barres n°'.
Pour les points de contrainte, une option de sélection n'est disponible que pour les vérifications relatives à un point de contrainte (par exemple, l'analyse des contraintes). Pour d'autres vérifications telles que l'état limite de service, l'entrée '--' est affichée.
Détail de vérification
Dans la section centrale sous l'onglet Détail de vérification, les principaux paramètres d'entrée, les valeurs intermédiaires et les résultats de vérification sont répertoriés dans une arborescence (voir image Détail de vérification de la vérification du bois). Ainsi, vous pouvez suivre étape par étape les vérifications effectuées.
Vous pouvez également vérifier les valeurs intermédiaires dans les formules de vérification à droite. Si vous cliquez sur une ligne de la catégorie 'Valeurs de vérification', la formule de vérification correspondante y est mise en évidence par un cadre.
Dans la catégorie 'Efforts internes de calcul', les efforts internes utilisés pour la vérification à cet endroit sont indiqués. Si un effort interne est marqué comme 'Négligeable', il est inférieur à une valeur limite (voir chapitre Barres | Base). Il n'est pas pris en compte dans la vérification ultérieure.
Vérifications à l'abscisse

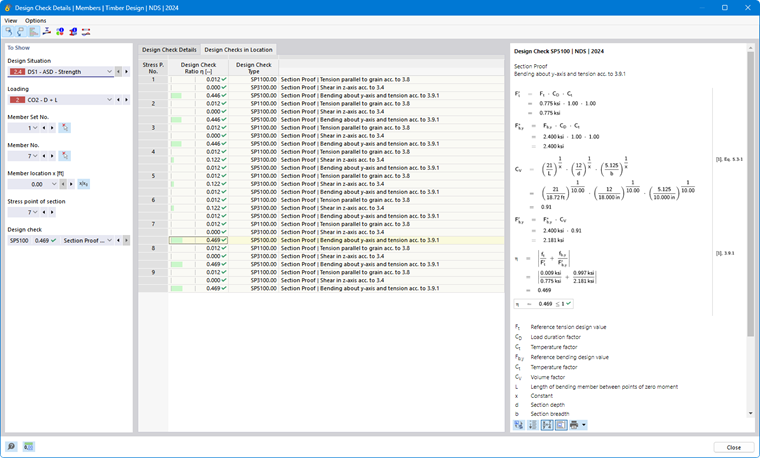

Dans l'onglet Vérifications à l'abscisse, toutes les vérifications effectuées à l'abscisse x de la barre ou au nœud de maillage sont répertoriées. Vous avez ici un aperçu rapide des ratios de vérification des différents types de vérification.
Si vous cliquez sur une ligne, la formule de vérification correspondante est affichée à droite. En double-cliquant sur une ligne, vous passez à l'onglet 'Détail de vérification', où vous pouvez vérifier les valeurs intermédiaires et les résultats de cette vérification.
Certaines vérifications – par exemple, l'analyse des contraintes – sont effectuées à chaque point de contrainte. En revanche, d'autres vérifications, comme les vérifications à l'état limite de service, ne nécessitent pas de distinction entre les points de contrainte.
Formules de vérification
Dans la section de droite, les formules principales pour la détermination des valeurs intermédiaires ainsi que le calcul final du critère de vérification sont indiqués (voir image Détail de vérification de la vérification du bois). Si vous cliquez sur une formule, la ligne correspondante dans la catégorie 'Valeurs de vérification' est sélectionnée dans les détails de vérification. Avec le bouton
au bord inférieur, vous pouvez basculer entre l'affichage des symboles de formule et des valeurs numériques, et avec le bouton
afficher une version abrégée avec l'équation de vérification.
Vous pouvez également utiliser les formules de vérification pour la documentation. Le bouton de liste
offre différentes options d'impression (voir image Impression des détails de vérification).
Le bouton
permet de basculer entre les formules et la vue du modèle. Ainsi, vous pouvez localiser rapidement l'emplacement de la vérification dans le modèle.
Menus 'Affichage' et 'Options'
Dans la boîte de dialogue 'Détail de vérification', les fonctions de menu vous permettent d'ouvrir d'autres boîtes de dialogue pour l'évaluation des résultats ou de contrôler l'affichage. Vous pouvez également utiliser les boutons correspondants. Ils ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Synchronise les détails de vérification avec les objets sélectionnés du tableau |
|
Synchronise le tableau des résultats avec la sélection des détails de vérification |
|
Affiche ou masque l'échelle de couleur de référence dans l'onglet Vérifications à l'abscisse |
|
Ouvre la fenêtre Diagrammes de résultats dans la section |
|
Ouvre la fenêtre Diagrammes de résultats dans le point de surface |
|
Ouvre une fenêtre avec des informations sur les propriétés de matériau de l'acier |
|
Ouvre une fenêtre avec des informations sur les propriétés de la section |
|
Ouvre la fenêtre Diagramme profondeur de carbonisation-temps |
|
Ouvre la boîte de dialogue Diagrammes de résultats |
