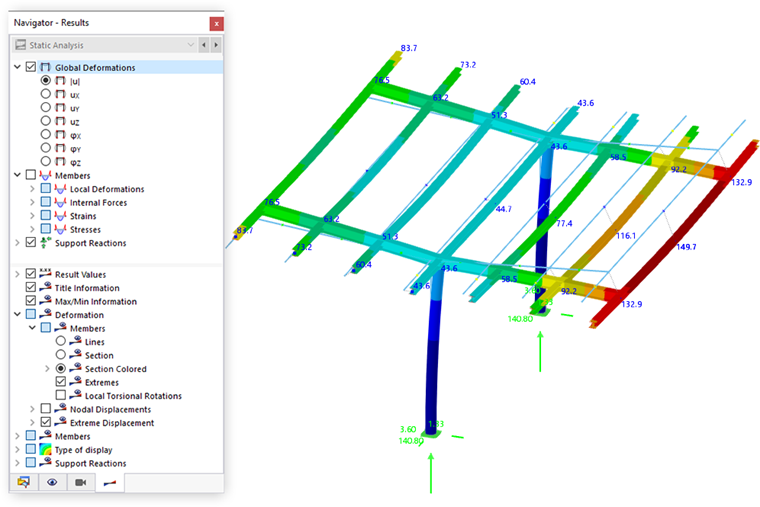

Après un calcul sans erreur, les résultats sont affichés sur le modèle. Le navigateur reçoit un onglet supplémentaire : dans le Navigateur - Résultats, vous pouvez contrôler quels résultats sont affichés graphiquement.

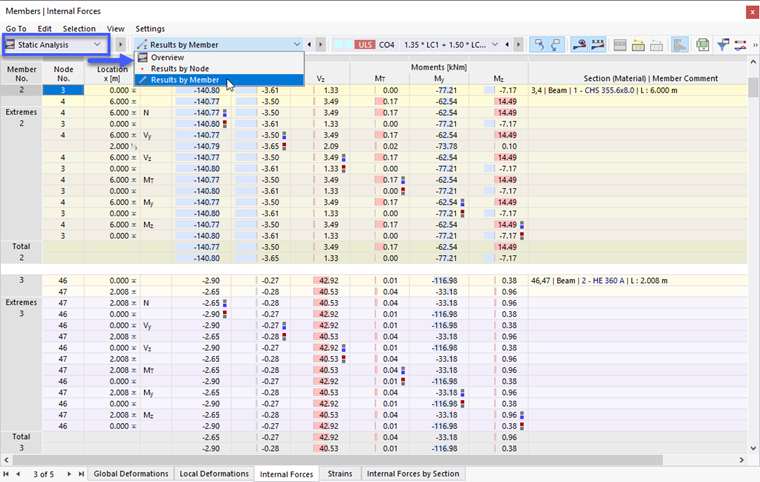

Dans le Tableau, les résultats avec les types de résultats individuels dans la catégorie Analyse statique sont gérés.
Les résultats numériques sont organisés dans les sous-catégories suivantes :
- Vue d'ensemble
- Résultats par nœud
- Résultats par barre
Gestionnaire des tableaux de résultats

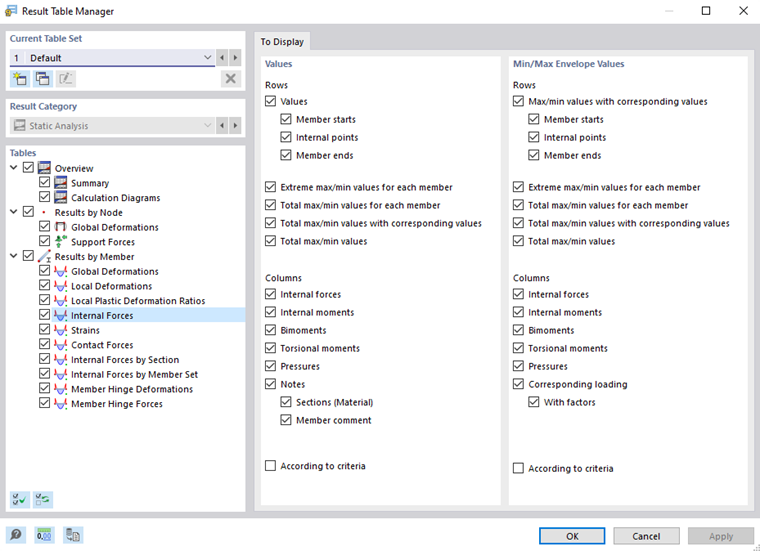

Le 'Gestionnaire des tableaux de résultats' règle quels tableaux sont affichés. Vous pouvez accéder à ce dialogue via le menu Résultats avec la fonction Gestionnaire des tableaux de résultats. Alternativement, utilisez le bouton
dans la barre de titre du programme ou du tableau.
Dans la section 'Série de tableaux actuelle', vous pouvez créer une nouvelle configuration de tableaux et l'appliquer au modèle actuel.
Définissez dans l'arborescence du répertoire 'Tableaux' à l'aide des cases à cocher quels résultats vous nécessitez pour l'évaluation. Lorsque vous sélectionnez une entrée, vous pouvez dans la section 'À afficher', contrôler en détail l'affichage des résultats. Les lignes et colonnes correspondantes du tableau sont affichées ou masquées en conséquence.

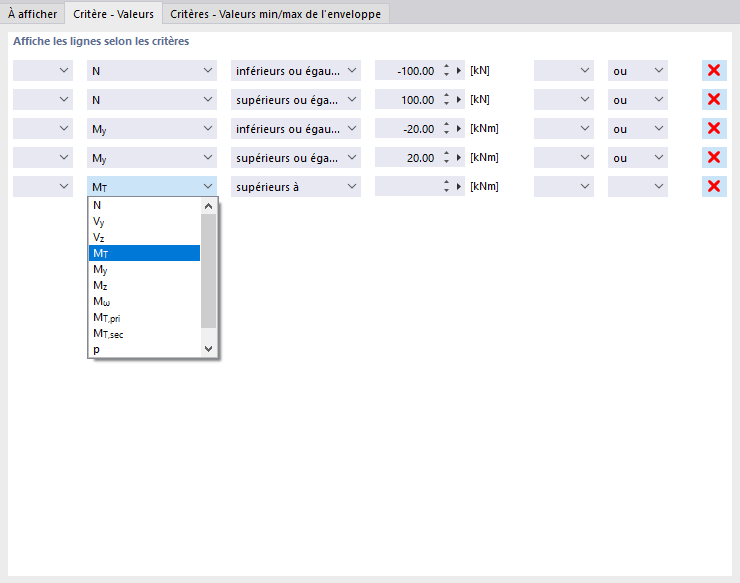

La case 'Selon critères' vous permet de représenter certaines valeurs de résultats dans les tableaux. Vous pouvez définir les critères pour la sortie des résultats dans des onglets séparés.
Dans la deuxième colonne, sélectionnez le type de résultat. Dans les deux colonnes suivantes, indiquez quel critère doit s'appliquer. Les conditions suivantes sont disponibles :
- égal
- différent
- supérieur à
- supérieur ou égal à
- inférieur à
- inférieur ou égal à
Pour définir un autre critère, sélectionnez dans la dernière colonne l'entrée 'ou' (chaque critère compte pour lui-même) ou 'et' (chaque critère doit être rempli). Définissez ensuite la condition suivante dans la nouvelle ligne.
