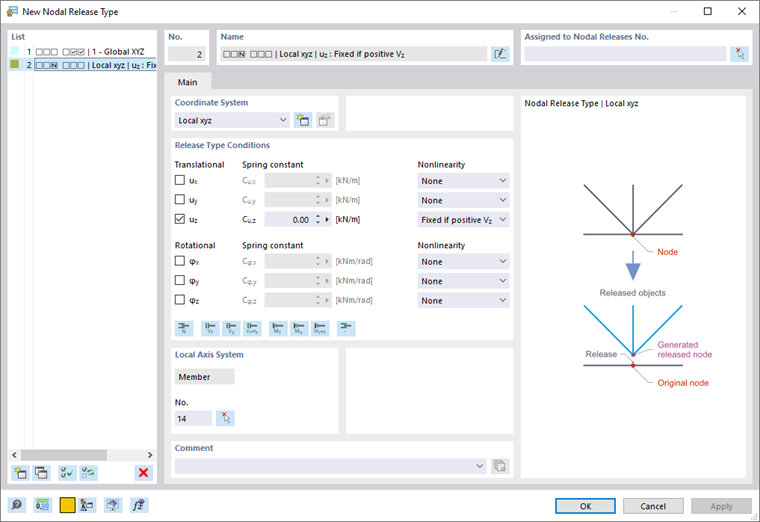

Pour chaque libération nodale, les propriétés contrôlant le transfert des déformations (et donc des efforts internes et des moments) entre le nœud d'origine et sa copie doivent être spécifiées. Ce type de libération nodale décrit les propriétés de l'articulation sur la barre invisible entre les deux nœuds.
Système de coordonnées
La libération des déplacements et des rotations peut être liée à l'un des systèmes d'axes suivants :
- Système d'axes de barre ou de ligne local x,y,z
- Système de coordonnées global X,Y,Z
- Système d'axes défini par l'utilisateur U, V, W
Si un système d'axes de barre local est utilisé, entrez le numéro de l'objet correspondant dans la section Système d'axes local.
Conditions de type de libération
Les conditions de type de libération sont divisées en degrés de liberté « En translation » et « En rotation ». Les premiers décrivent les déplacements en direction des axes locaux ou globaux, les seconds décrivent les rotations autour de ces axes.
Pour définir une libération, cochez la case de l'axe correspondant. La coche indique qu'un objet peut être déplacé ou pivoté dans ou autour de la direction correspondante. La raideur de ressort en translation ou en rotation est ensuite définie comme zéro. Vous pouvez ajuster la « Raideur de ressort » à tout moment afin de modéliser une articulation élastique. Entrez les rigidités de ressort comme valeurs de calcul.
Dans la colonne « Non-linéarité », vous pouvez contrôler spécifiquement la libération pour chaque composant de déformation. Les entrées appropriées peuvent être sélectionnées dans la liste des non-linéarités en fonction du degré de liberté.
Les non-linéarités sont décrites dans le chapitre Articulations de barre .
Système d'axe local
Cette section s'affiche si la libération fait référence à un système de coordonnées local. Entrez le numéro de la barre à utiliser comme référence. Vous pouvez également utiliser le bouton
pour définir graphiquement la barre.
