Konfiguracje ochrony przeciwpożarowej są obecnie dostępne dla sprawdzania stali według następujących norm:
- EN 1993
- NTC
- GB 50017
Te konfiguracje kontrolują, według jakich wytycznych odbywają się sprawdzenia ochrony przeciwpożarowej obiektu ("obliczenia na gorąco"). Tutaj można określić parametry do obliczenia temperatury stali, które są stosowane do oceny ochrony przeciwpożarowej.
EN 1993 / NTC
Sprawdzenie dla sytuacji wyjątkowej wystąpienia pożaru odbywa się zasadniczo jak sprawdzenie dla granicznego stanu użytkowalności. Ze względu na podwyższoną temperaturę końcową stali, wartości materiałowe są odpowiednio redukowane. Stosowne regulacje można znaleźć na przykład w EN 1993-1-2 [1].
Definicja temperatury

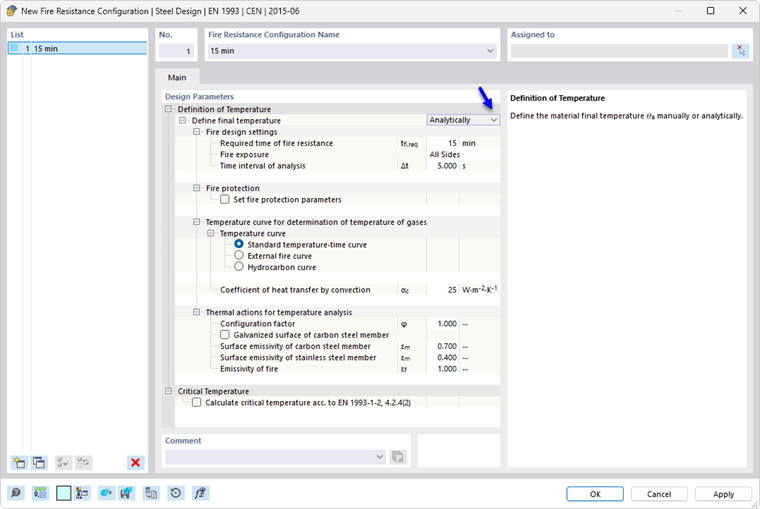

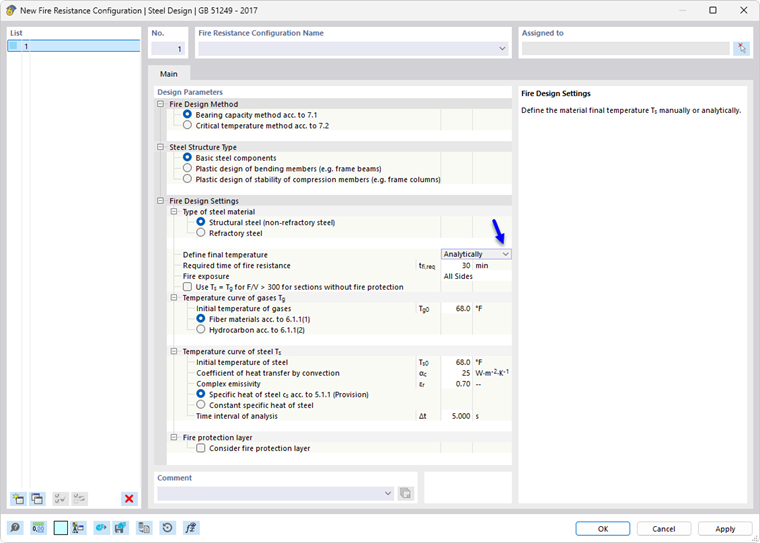

Za pomocą listy (patrz rysunek Neue Brandschutzkonfiguration) można określić temperaturę końcową na dwa sposoby:
- Analitycznie: Temperatura stali w określonym momencie zostaje obliczona na podstawie temperatury gazu zgodnie z różnymi krzywymi pożarowymi.
- Ręcznie: Można ręcznie określić końcową temperaturę stali.
Analityczne obliczenia
W kategorii Ustawienia dla obliczeń pożarowych należy wprowadzić wymaganą długość czasu ochrony przeciwpożarowej tfi,erf oraz przedział czasu Δt dla obliczeń temperatury.

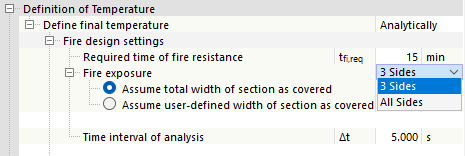

Przekrój można przyjąć jako poddany działaniu pożaru ze wszystkich stron lub z trzech stron. Wpływa to na obliczenia temperatury elementu i określenie współczynników bezpieczeństwa zgodnie z [1]. W przypadku wystąpienia pożaru z trzech stron można ręcznie określić szerokość chronionej strony lub skorzystać z automatycznego obliczania: zakłada się uproszczenie, że jedna strona na całej szerokości przekroju jest chroniona i nie jest poddawana działaniu pożaru (typowe zastosowanie dla belki z nakładką betonową).
Jeśli przekrój chroniony jest przed działaniem pożaru poprzez specjalne środki, zaznacz w kategorii Ochrona przeciwpożarowa pole wyboru 'Ustawienia parametrów ochrony przeciwpożarowej'. Na liście dotyczącej 'Typu ochrony' dostępne są dwie opcje do wyboru:
- Kontur: owinięcie dostosowane do geometrii przekroju (np. okładzina tynkarska lub płytowa)
- Skrzynia: prostokątna okładzina zewnętrzna przekroju
Określ właściwości materiału i grubość okładziny. Obliczanie temperatury odbywa się z uwzględnieniem tych parametrów zgodnie z [1] 4.2.5.2. Jako materiały ochrony przeciwpożarowej mogą być stosowane tylko materiały płytowe i tynki zgodnie z [1]. Dowody z użyciem tego schematu nie mogą być stosowane dla powłok z działaniem izolacyjnym ani substancji tworzących warstwę izolacyjną, gdyż te okładziny zmieniają swoje właściwości w zależności od temperatury.
W kategorii Krzywa temperatury do obliczeń temperatury gazu określ, która krzywa temperatury ma być użyta:
- Krzywa standardowa czasu-temperatury
- Krzywa pożaru zewnętrznego
- Krzywa pożaru węglowodorowego
W szczegółach dowodu można wyświetlić przebieg temperatury w Temperatur-Zeit-Diagramm.
W sekcji Wpływy termiczne na analizę temperatury współczynniki stosowane do obliczeń temperatury są wstępnie ustawione zgodnie z zalecanymi wartościami według EN 1993-1-2 [1] i EN 1991-1-2 [2]. W razie potrzeby można je dostosować.
Pozytywny wpływ cynkowania ogniowego podczas określania temperatury stali można uwzględnić, dostosowując emisję powierzchniową. W tym celu zaznacz pole wyboru 'Cynkowana powierzchnia pręta z węglowej stali'. Podczas obliczeń temperatury stali uwzględniana jest mniejsza emisja cynkowanej powierzchni εm,lim do ustawionej temperatury granicznej tlim. Przy wyższych temperaturach stosuje się emisję powierzchniową dla stali węglowej εm. Procedura ta jest zgodna z ustaleniami DASt-Wytycznej 027 Określanie temperatury elementu ogniochronnych elementów stalowych ocynkowanych podczas pożaru, której wartości są wstępnie ustawione.
Ręczne definiowanie

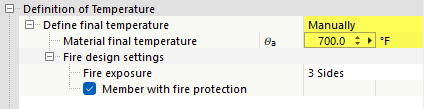

Jeśli chcesz bezpośrednio podać temperaturę stali, wybierz opcję Ręcznie z listy (patrz rysunek Neue Brandschutzkonfiguration) i wprowadź końcową temperaturę materiału Θa, dla której ma być przeprowadzona ocena ochrony przeciwpożarowej.
Do określenia współczynnika k1 według [1] 4.3.3 dla nierównego rozkładu temperatury przy dowodzie zginania nawet w przypadku ręcznego definiowania temperatury konieczne jest określenie wystawienia na pożar (ze wszystkich stron albo z trzech stron, w miarę potrzeby z ochroną przeciwpożarową). Współczynnik k2 dla nierównego rozkładu temperatury wzdłuż długości belki jest w każdym przypadku bezpiecznie przyjmowany jako 1,0.
Krytyczna temperatura

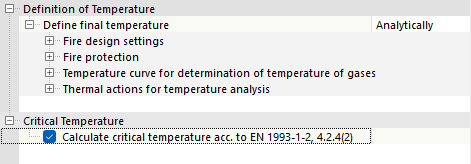

Oprócz czystego sprawdzania ochrony przeciwpożarowej program oferuje również możliwość określenia krytycznej temperatury dla dowodów przekroju. Wartość ta reprezentuje maksymalną temperaturę, którą można osiągnąć, aby pręt lub zestaw prętów mógł jeszcze oprzeć się działaniom. W tym celu zaznacz pole wyboru Oblicz krytyczną temperaturę według EN 1993-1-2, 4.2.4(2).

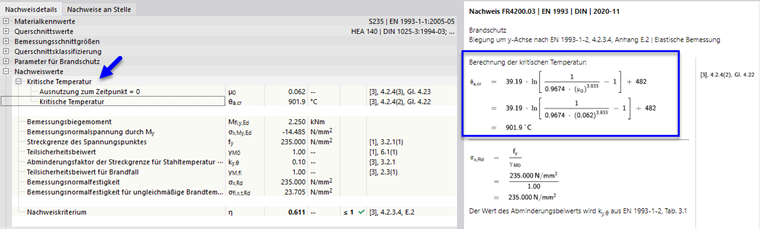

Po obliczeniach krytyczna temperatura Θa,cr dla każdego dowodu zostanie podana w Nachweisdetails. Dla dowodów stabilności, jak wspomniano, ta opcja nie jest dostępna.
Wskazówki dotyczące sprawdzeń ochrony przeciwpożarowej
Podstawowe ustawienia dotyczące dowodów nośności (na przykład dowody sprężyste lub plastyczne) lub dowodów stabilności (na przykład punkt obciążenia) są również przejmowane dla sprawdzeń ochrony przeciwpożarowej z Tragfähigkeitskonfigurationen obiektu. Również graniczne wartości zdefiniowane tam dla nietypowych przypadków mają zastosowanie do dowodów ochrony przeciwpożarowej.
Sprawdzenia ochrony przeciwpożarowej są prowadzone dla wszystkich sytuacji obliczeniowych, którym w tabeli wejściowej Bemessungssituationen dla obliczania stali przypisano typ AGE' 'GZT (STR/GEO) - Wyjątkowa - Pożar'.
Ponieważ ogólna procedura dotycząca sprawdzeń stabilności według EN 1993-1-1 [2] 6.3.4 nie jest normowo stosowana do sprawdzeń ochrony przeciwpożarowej, sprawdzenia stabilności są prowadzone metodą wariancji prętów zgodnie z EN 1993-1-2 [1] 4.2.3. Przypisane Knicklängen są również stosowane dla sprawdzeń ochrony przeciwpożarowej. Nie przeprowadza się wyraźnego obniżenia modułu E: Redukcję uwzględnia się w dowodach stabilności przez współczynniki redukcyjne zgodnie z [1].
Temperaturę stali można wprowadzić w formie obciążeń temperaturowych do obliczeń (patrz rozdział Stablasten podręcznika RFEM).
Lokalne wyboczenie elementów przekroju o dużym smukłości może być w przypadku pożaru znaczącą formą awarii. Oceny dla przekrojów klasy 4 są wykonywane w Add-Onie Wymiary Stali zgodnie z [1] Załącznik E. Dowód na wyboczenie smukłych ścianek bocznych nie jest obecnie wdrożony w dowodach ochrony przeciwpożarowej.
