Konfiguracje sejsmiczne

Konfiguracje sejsmiczne są obecnie dostępne dla projektowania stali z wykorzystaniem następujących norm:

• AISC 360
• CSA S16

Te konfiguracje kontrolują kryteria, według których przeprowadza się weryfikację sejsmiczną obiektu. Tutaj możesz zdefiniować typ systemu odpornego na siły sejsmiczne (SFRS) dla projektowania sejsmicznego zgodnie z AISC 341 [1] lub klauzulą 27 CSA S16.

Konfigurację sejsmiczną można aktywować w Ustawienia globalne.

Aktywacja konfiguracji sejsmicznej

AISC 360

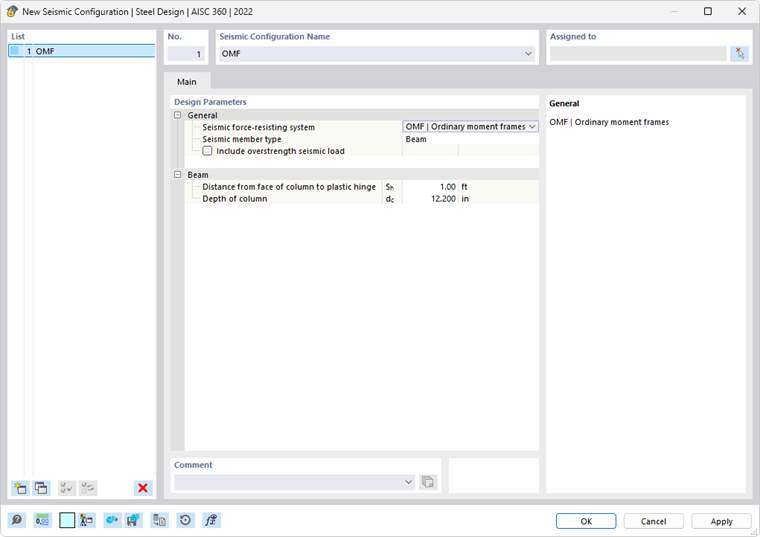

Okno dialogowe 'Nowa konfiugracja analizy trzęsień ziemi' dla projektowania konstrukcji stalowych według AISC 360

Ogólne

W tej kategorii definiujesz system odporny na siły sejsmiczne i typ elementu.

System odporny na siły sejsmiczne

Na liście dostępnych jest pięć typów systemów odpornych na siły sejsmiczne (SFRS).

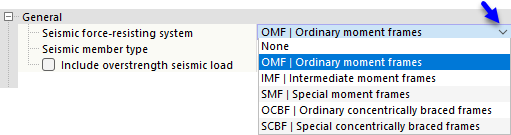

Wybór systemu odpornego na trzęsienia ziemi

Typ elementu

Użyj listy, aby zdefiniować typ elementu sejsmicznego. Opcje zależą od wybranego SFRS.

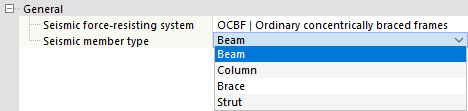

Wybór typu elementu sejsmicznego

Różne ustawienia i wejścia muszą zostać wzięte pod uwagę w zależności od wybranego typu SFRS i typu elementu dla każdej konfiguracji. Opcje te są podsumowane w poniższej tabeli. Typ elementu „Rozpora” jest zarezerwowany dla ram usztywnionych wielopiętrowo (przyszłe wydanie).

Podsumowanie ustawień konfiguracji sejsmicznej

Uwzględnij obciążenie sejsmiczne z nadwyżką

Współczynnik nadwyżki, Ω_o, jest współczynnikiem amplifikacji stosowanym do sił w niektórych elementach w ścieżce obciążenia sejsmicznego. Celem jest zapobieżenie wystąpieniu słabego ogniwa przed pełnym rozproszeniem energii i osiągnięciem potencjału plastyczności głównego SFRS.

Na przykład, aby ukośna rozpora w stalowej ramie usztywnionej mogła płynąć i rozproszyć energię w kontrolowany sposób, wszystkie inne elementy ścieżki obciążenia (np. połączenia, kolumny i kolektory) muszą być silniejsze niż maksymalna przewidywana wytrzymałość rozporu. Dlatego projektowanie tych elementów opiera się na wzmocnionym obciążeniu z użyciem współczynnika nadwyżki.

Współczynniki nadwyżki można ustawić na zakładce "Normy I" w oknie dialogowym "Dane bazowe" (zobacz FAQ Overstrength Factors).

Współczynnik rezerwy nośności

Po zaznaczeniu pola "Uwzględnij obciążenie sejsmiczne z nadwyżką", współczynniki nadwyżki są uwzględniane w kombinacjach obciążeń. W rezultacie element jest projektowany z wzmocnionymi obciążeniami. Kolumny zawsze muszą być projektowane z wzmocnionymi obciążeniami, dlatego opcja dezaktywacji nie jest wyświetlana. Ta sama zasada dotyczy belek w OCBF.

Uwzględnij obciążenie sejsmiczne rezerwy

Wytrzymałość kolumny (Opcja pominięcia momentów)

Wszystkie kolumny w systemie odpornym na siły sejsmiczne (SFRS) muszą być projektowane z uwzględnieniem obciążeń z nadwyżką. W wielu przypadkach wzmocniona siła osiowa nie musi być łączona z jednoczesnymi momentami zginającymi. Opcja pomijania wszystkich momentów zginających, sił tnących i skrętnych w kolumnach dla granicy stanu nadwyżki jest domyślnie aktywowana.

Opcja pominięcia momentu dla wytrzymałości słupa

Dla standardowych kombinacji obciążeń bez nadwyżki z efektu obciążenia sejsmicznego, sprawdzane jest połączone obciążenie zgodnie z rozdziałem H AISC. Dla kombinacji obciążeń z nadwyżką, sprawdzenie zgodnie z rozdziałem H jest pomijane, gdy wybrana jest opcja "Pomin momenty". Zgodnie z AISC 341-16, muszą być sprawdzane zarówno standardowe, jak i kombinacje obciążeń z nadwyżką. Jest to pokazane w Przykładzie 4.3.2 Podręcznika Projektowania Sejsmicznego AISC.

Belka

Opcje tej kategorii zależą od wybranego powyżej systemu odpornego na siły sejsmiczne i typu elementu.

Lokalizacja zawiasu plastycznego

Lokalizacja zawiasu plastycznego, S_h, i głębokość kolumny, d_c, są używane do określenia wymaganej wytrzymałości na zginanie i ścinanie połączenia belka-kolumna.

Lokalizacja przegubu plastycznego

Usztywnienie stabilizacyjne belek

Usztywnienie stabilizacyjne belek jest wymagane dla belek w IMF i SMF w celu zapobieżenia wyboczeniu boczno-skrętnemu. W SCBF, wymaganie to dotyczy belek z ramami V lub odwrócone V.

Stężenie belek

Wskaźnik smukłości

AISC 341 wymaga bardziej rygorystycznego wskaźnika smukłości dla kolumn w SMF, zastrzałów z konfiguracją V lub odwrócone V w OCBF, i wszystkich zastrzałów w SCBF. Opcja spełnienia tych wymagań może być dezaktywowana przez użytkownika.

Smukłość względna

Typ sytuacji projektowej i typ stanu granicznego

Typ sytuacji projektowej, który zawiera kombinacje obciążeń sejsmicznych, musi być dodany w celu uwzględnienia obciążeń sejsmicznych. Należy zachować ostrożność podczas stosowania typu stanu granicznego.

Projektowanie sejsmiczne AISC 341 jest wykonywane tylko wtedy, gdy wybrany jest stan graniczny Trzęsienia Ziemi jako typ stanu granicznego. Tylko elementy z przypisaną konfiguracją sejsmiczną są projektowane dla wszystkich trzech typów stanu granicznego: Wytrzymałość, Trzęsienie Ziemi i Trzęsienie Ziemi (nadwyżka). Wszystkie inne elementy, które nie są częścią SFRS, są projektowane dla stanu granicznego Wytrzymałości.
Stan graniczny zdatności do użytku jest używany do sprawdzania limitu ugięcia i może być dezaktywowany przez użytkownika, jeśli nie jest potrzebny.

Sytuacja obliczeniowa i stan graniczny

CSA S16

Okno dialogowe 'Nowa konfiguracja trzęsienia ziemi' dla projektowania konstrukcji stalowych wg CSA S16

Opis jest obecnie w przygotowaniu.
