Wyniki według powierzchni

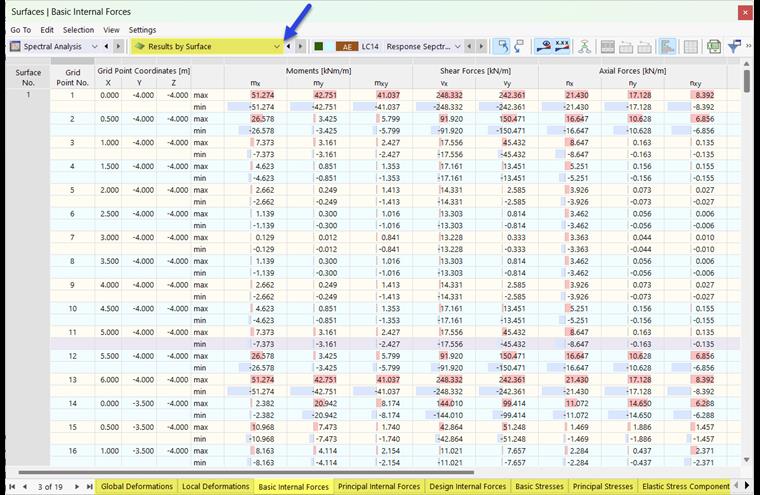

W kategorii wyników tabeli Wyniki według powierzchni (patrz obrazek podkategorii dla Wyniki analizy spektralnej ), wyświetlane są wyniki numeryczne, które są dostępne w punktach rastra poszczególnych powierzchnie. Wyniki są posortowane według numerów powierzchni.

osnowa

Odkształcenia powierzchni są wyświetlane w odniesieniu do globalnych osi oraz lokalnych osi powierzchni. Wyświetlaniem graficznym można sterować za pomocą kategorii 'Odkształcenia globalne' i 'Powierzchni' → 'Odkształcenia lokalne' (patrz ilustracja Wyniki analizy spektralnej ). Tabela zawiera odpowiednie wyniki w zakładkach 'Odkształcenia globalne' i 'Odkształcenia lokalne'.

Informacje

Rodzaje wyników deformacji powierzchni są opisane w rozdziale Odkształcenia Instrukcja programu RFEM.

Siły wewnętrzne

Siły wewnętrzne powierzchni są podzielone na trzy kategorie:

  • Podstawowe siły wewnętrzne: siły wewnętrzne i momenty w kierunku osi powierzchni
  • Główne siły wewnętrzne: siły wewnętrzne i momenty w kierunku osi głównych
  • Obliczeniowe siły wewnętrzne: siły wewnętrzne i momenty zgodnie z DIN V ENV 1992-1-1 [1] Załącznik 2, A 2.8 i A 2.9

Typ wyniku należy zdefiniować w nawigatorze kategorii 'Powierzchnie' → 'Siły wewnętrzne'. Tabela wyszczególnia siły wewnętrzne w powierzchniach w zakładkach 'Podstawowe siły wewnętrzne', 'Główne siły wewnętrzne' i 'obliczeniowe siły wewnętrzne'.

Informacje

Rodzaje wyników dla sił wewnętrznych powierzchni są opisane w rozdziale Siły wewnętrzne instrukcji obsługi programu RFEM.

naprężenie

Naprężenia powierzchniowe są podzielone na cztery kategorie:

  • Naprężenia podstawowe: naprężenia w kierunku osi powierzchni
  • Naprężenia główne: naprężenia w kierunku osi głównych
  • Składowe naprężeń sprężystych: Składowe naprężeń od momentów zginających i sił membranowych
  • Naprężenia zastępcze: Kombinacja naprężeń podstawowych według VON MISESA, TRESCI, RANKINE'A lub BACHA

W kategorii Nawigatora należy zdefiniować typ wyniku do wyświetlenia graficznego 'Powierzchnie' → 'Naprężenia'. W tabeli naprężenia powierzchni są wyświetlane w zakładkach 'Naprężenia podstawowe', 'Naprężenia główne', 'Składowa naprężenia sprężystego' i 'Naprężenia zastępcze'.

Informacje

Rodzaje wyników naprężeń powierzchniowych są opisane w rozdziale Naprężenia Instrukcja programu RFEM.

odkształcenia

Odkształcenia powierzchni są podzielone na cztery kategorie:

  • Podstawowe odkształcenia całkowite: odkształcenia w kierunku osi powierzchni
  • Główne odkształcenia całkowite: odkształcenia w kierunku osi głównych
  • Maksymalne odkształcenia całkowite: ekstremalne wartości odkształceń
  • Zastępcze odkształcenia całkowite: Kombinacja podstawowych odkształceń całkowitych według von Misesa, Treski, Rankine'a lub Bacha

W kategorii Nawigatora należy zdefiniować typ wyniku do wyświetlenia graficznego 'Powierzchnie' → 'Odkształcenia'. W tabeli odkształcenia powierzchni są wyświetlane w zakładkach 'Podstawowe odkształcenia całkowite', 'Główne odkształcenia całkowite', 'Maksymalne odkształcenia całkowite' i 'Całkowite odkształcenia równoważne'.

Informacje

Rodzaje wyników dla odkształceń powierzchniowych są opisane w rozdziale Odkształcenia Instrukcja programu RFEM.

Typ naprężenia

W przypadku powierzchni wyposażonych w podporę powierzchniową , można użyć opcji {$ Display }Naprężenia kontaktowe'.

Informacje

Rodzaje wyników dla powierzchniowych fundamentów sprężystych są opisane w rozdziale Naprężenia kontaktowe instrukcji obsługi programu RFEM.


Odniesienia
  1. DIN V ENV 1992-1-1: Projektowanie konstrukcji betonowych - Część 1: Podstawy i zasady stosowania w konstrukcjach kubaturowych. Wydawnictwo Beuth GmbH
