Trajektorie przepływających cząstek

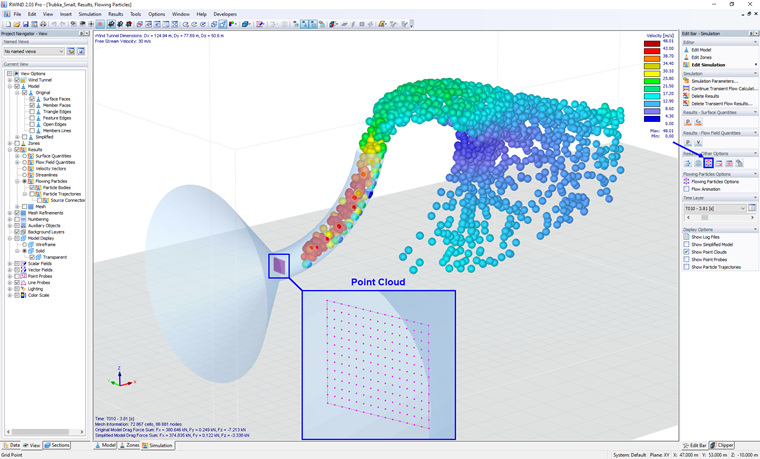

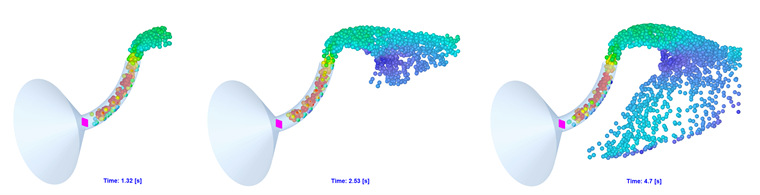

Funkcja ta umożliwia obliczanie trajektorii przepływających cząstek podczas obliczania przepływu przejściowego oraz, w przetwarzaniu końcowym, wyświetlanie ich położenia w dowolnej warstwie czasowej. Cząsteczki są emitowane z określoną intensywnością z punktów zdefiniowanych przez jeden lub więcej obiektów chmura punktów. Najpierw należy zdefiniować chmurę punktów w miejscu, w którym wymagana jest emisja cząstek, a następnie chmurę punktów należy przypisać w zakładce Cząsteczki okna dialogowego "Parametry symulacji".

W sekcji „Opcja cząstek stałych” w sekcji „Pasek edycji - Symulacja” można otworzyć Opcje cząstek stałych lub ustawić animację cząstek.

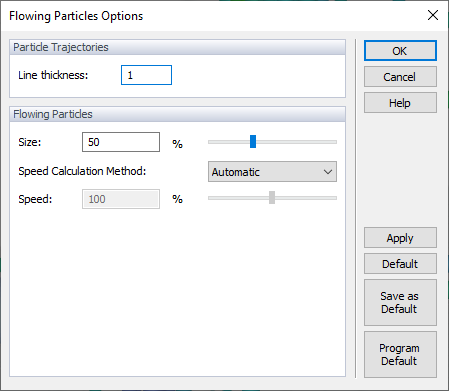

W ustawieniach można ustawić grubość linii, trajektorię cząstek, rozmiar cząstek i prędkość animacji.

Ważne

Pamiętaj, że punkty te muszą zostać zdefiniowane przed obliczeniami, po zakończeniu obliczeń przepływu przejściowego nie można obliczyć trajektorii.

Wskazówka

Aby wyświetlić "Płynące cząstki" w danych "Warstwach czasu", należy użyć Sekcja Warstwa czasu w "Pasku edycji - Symulacja."
