Obciążenia prętowe z wolnego obciążenia liniowego

Ten kreator obciążeń pomaga przyłożyć dowolne obciążenie liniowe proporcjonalnie do prętów. Na przykład nie ma potrzeby ręcznego określania obciążeń prętów dla kraty dźwigarowej.

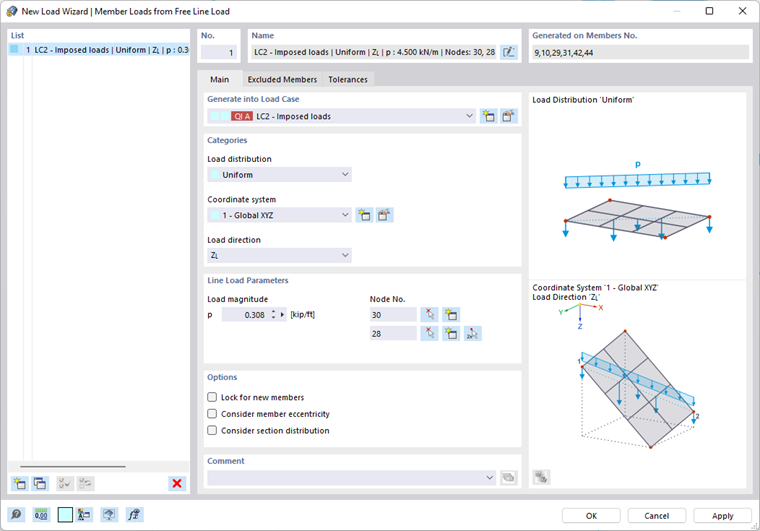

Okno dialogowe "Kreator nowego obciążenia | Obciążenia prętowe od wolnego obciążenia liniowego"

Główne

Zakładka Główne zarządza parametrami obciążenia.

Generuj do przypadku obciążenia

Wybierz z listy przypadek obciążenia, któremu chcesz przypisać obciążenia. Za pomocą klawisza można utworzyć nowy przypadek obciążenia.

Kategorie

Rozkład obciążenia

Na liście dostępne są różne opcje wyboru sposobu działania obciążenia liniowego:

• Jednolite: Obciążenie ma stałą wielkość.
• Liniowy: Obciążenie jest rozkładane liniowo zmiennie. W sekcji 'Parametry obciążenia liniowego' można określić trzy węzły odniesienia z odpowiednimi wartościami obciążenia.

Układ współrzędnych

Obciążenie liniowe może działać prostopadle do płaszczyzny obciążenia ('Lokalne z') lub względem globalnego układu współrzędnych XYZ. Alternatywnie można wybrać układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy.

Kierunek obciążenia

Jeżeli obciążenie liniowe nie działa prostopadle do płaszczyzny obciążenia, ale w kierunku globalnej osi, na liście dostępne są różne opcje.

Wybór kierunku obciążenia działającego globalnie

Obciążenie liniowe może być powiązane z długością rzeczywistą (np. obciążenie ciężarem) lub z rzutowaną długością (np. obciążenie śniegiem). Kierunek obciążenia jest przedstawiony na szkicu okna dialogowego.

Parametry obciążenia liniowego

Wprowadź wielkość równomiernego obciążenia liniowego. Jeżeli obciążenie jest zmienne liniowo, można zdefiniować numery dwóch węzłów z przypisanymi obciążeniami. Za pomocą klawisza można wybrać graficznie węzły w oknie roboczym. Jeżeli odpowiedni węzeł potrzebny do przypisania obciążenia jeszcze nie istnieje, można go utworzyć za pomocą przycisku .

Opcje

W przypadku zaznaczenia pola wyboru 'Blok dla nowych prętów' obciążenie liniowe działa tylko na istniejące pręty w obszarze linii zdefiniowanej przez dwa węzły w sekcji 'Parametry obciążenia liniowego' . Pręty dodane później do tego obszaru nie otrzymają żadnych składowych obciążenia liniowego.

Opcja 'Weź pod uwagę mimośród pręta' określa, czy obciążenie liniowe działa na pręty w płaszczyźnie bez uwzględniania mimośrodów (ustawienie domyślne). Aktywowanie tego pola wyboru powoduje, że obciążenie liniowe nie jest stosowane do prętów, dla których dostępne jest odsunięcie z płaszczyzny.

Za pomocą pola wyboru 'Uwzględnij rozkład przekroju' można określić, czy obciążenie liniowe wynikające z definicji pochylenia działa również na pręty ukośne (ustawienie domyślne). W przypadku aktywowania pola wyboru obciążenie liniowe nie zostanie przyłożone do prętów w płaszczyźnie obciążenia, które mają nierównomierny rozkład przekroju (patrz Przekrój ).

Pominięte pręty

W zakładce Wykluczone pręty można określić, że pręty, takie jak stężenia, nie będą otrzymywać obciążeń proporcjonalnych.

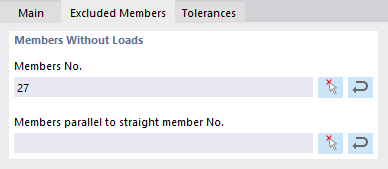

Definiowanie prętów bez obciążeń

Wybierz pręty graficznie za pomocą przycisku , pojedynczo lub za pomocą szablonu pręta biegnącego 'równolegle' do wszystkich prętów nieobciążonych.

Tolerancje

W zakładce Tolerancje można ustawić kryteria, według których pręty i węzły są oceniane jako należące do płaszczyzny lub linii. Parametry znajdują się w rozdziale #extbookmark manual|tolerancjeTab|Obciążenia prętowe z rozdziału Obciążenie powierzchniowe#.
