Les barres représentatives sont des modèles type pour les objets ayant des propriétés identiques en matière de matériau, de section, de type de barre et de longueur. Celles-ci peuvent être considérées comme des « modèles type de barre ». Elles facilitent l'évaluation et la documentation des résultats. Étant donné que seule la barre avec les efforts internes déterminants et les moments de tous types similaires est analysée, les barres représentatives offrent une bonne vue d'ensemble à la fois dans le programme et dans le rapport d'impression.
Les barres représentatives ne sont pas créées manuellement, mais générées automatiquement par RSTAB en fonction des propriétés des barres disponibles dans le modèle. Elles sont listées dans le navigateur.

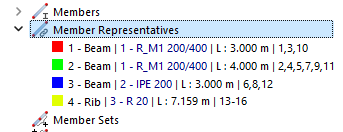

Comme le montre l'exemple dans l'image ci-dessus, RSTAB crée deux barres représentatives pour les barres en béton qui ont la même section mais des longueurs différentes.
Par défaut, RSTAB crée des barres représentatives pour les critères suivants :
- Matériaux
- Section
- Type de ligne
- Type de barre
- Longueur de barre
L'Assistant des ensembles de barres représentatifs permet d'affiner les critères mentionnés. L'assistant se trouve dans l'onglet « Assistant des barres représentatives » de la boîte de dialogue « Modèle - Données de base » que vous pouvez ouvrir à l'aide du bouton
ou du raccourci « Assistant des barres représentatives... » dans le menu du navigateur.

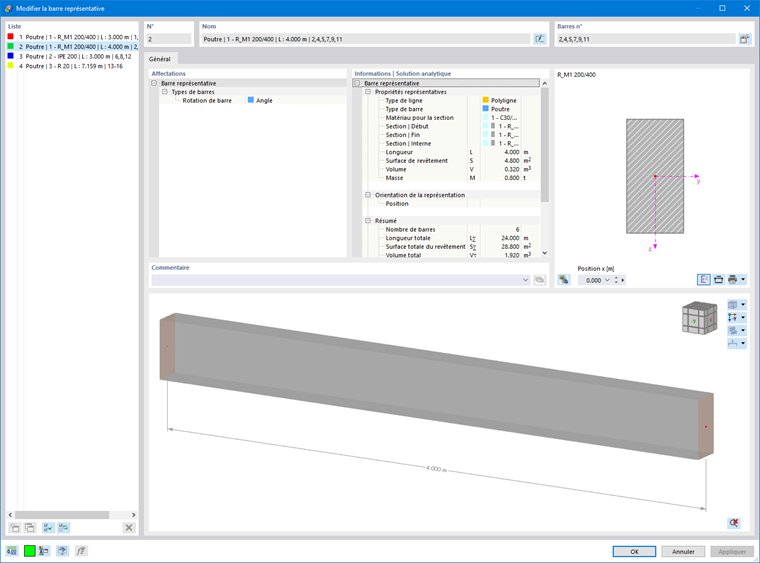

Vous pouvez vérifier les propriétés d'un ensemble de barre représentatif dans la boîte de dialogue « Modifier l'ensemble de barres représentatif ». Ouvrez la boîte de dialogue à l'aide du menu contextuel Modifier (voir l'image « Barres représentatives » - Menu contextuel) ou en double-cliquant sur l'entrée du navigateur.
La « Liste » donne un aperçu de tous les ensembles de barres représentatifs du modèle. La section de la boîte de dialogue « Barres » affiche les numéros des barres qui ont les mêmes propriétés et qui sont assignées à la barre représentative sélectionnée.
Dans l'onglet Général, vous pouvez voir les « Attributions » et les « Informations | Solution analytique » lié au calcul de structure. Le « Résumé » affiche, entre autres, la masse totale des barres incluses dans la barre représentative.
