Stabrepräsentanten sind Muster für Objekte, die identische Eigenschaften im Hinblick auf Material, Querschnitt, Stabtyp und Länge besitzen. Diese Repräsentanten können als "Stabmuster" verstanden werden. Sie erleichtern die Auswertung und Dokumentation der Ergebnisse. Da nur der Stab mit den maßgebenden Schnittgrößen aller gleichartigen Typen untersucht wird, verhelfen Stabrepräsentanten zu einem guten Überblick im Programm und im Ausdruck.
Repräsentanten werden nicht manuell angelegt, sondern von RSTAB automatisch aus den Eigenschaften der im Modell vorhandenen Stäbe erzeugt. Sie sind im Navigator aufgelistet.

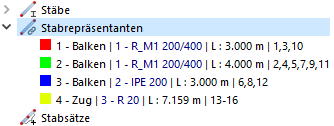

Wie das Beispiel im Bild oben zeigt, erzeugt RSTAB zwei Repräsentanten für die Betonstäbe, die zwar den gleichen Querschnitt, aber unterschiedliche Längen aufweisen.
Per Voreinstellung erzeugt RSTAB jeweils Repräsentanten für folgende Kriterien:
- Material
- Querschnitt
- Linientyp
- Stabtyp
- Stablänge
Der Stabrepräsentanten-Assistent bietet die Möglichkeit, die genannten Kriterien zu verfeinern. Dieser Assistent befindet sich im Dialog 'Modell-Basisangaben', Register 'Stabrepräsentanten', das Sie mit der Schaltfläche
oder über das 'Stabrepräsentanten'-Kontextmenü im Navigator aufrufen können.
Die Eigenschaften eines Repräsentanten können Sie im Dialog 'Stabrepräsentant bearbeiten' überprüfen. Rufen Sie diesen Dialog mit der Kontextmenü-Funktion Bearbeiten (siehe Bild 'Stabrepräsentanten'-Kontextmenü) oder durch Doppelklicken des Navigatoreintrags auf.
Die 'Liste' gibt einen Überblick über alle Repräsentanten des Modells. Im Abschnitt 'Stäbe' sind die Nummern der Stäbe angegeben, die gleiche Eigenschaften aufweisen und dem selektierten Repräsentanten zugeordnet sind.
Im Register Basis können Sie die 'Zuordnungen' sowie die 'Informationen | Analytisch' überprüfen, die die statische Analyse betreffen. Die 'Zusammenfassung' weist unter anderem die Gesamtmasse der Stäbe aus, die im Repräsentanten erfasst sind.
