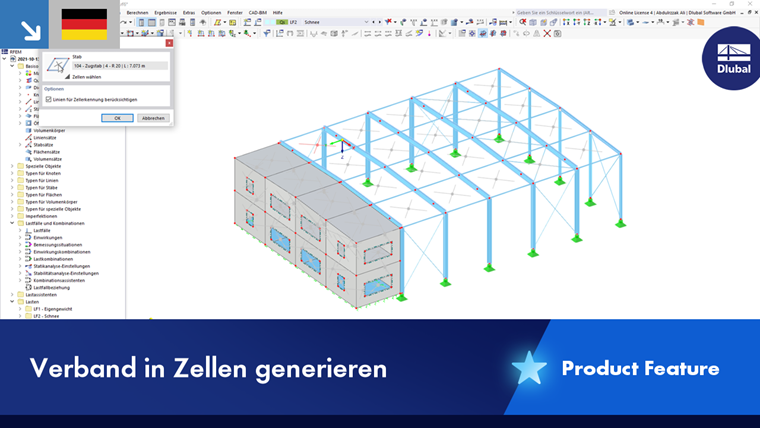

Mit der Funktion Verband in Zellen generieren lassen sich schnell Diagonalen für Stabtragwerke erzeugen. Die Stäbe müssen dabei eine sogenannte "Zelle" bilden, also einen durch vier Eckknoten gebildeten, allseitig mit Stäben umschlossenen Bereich in einer Ebene.

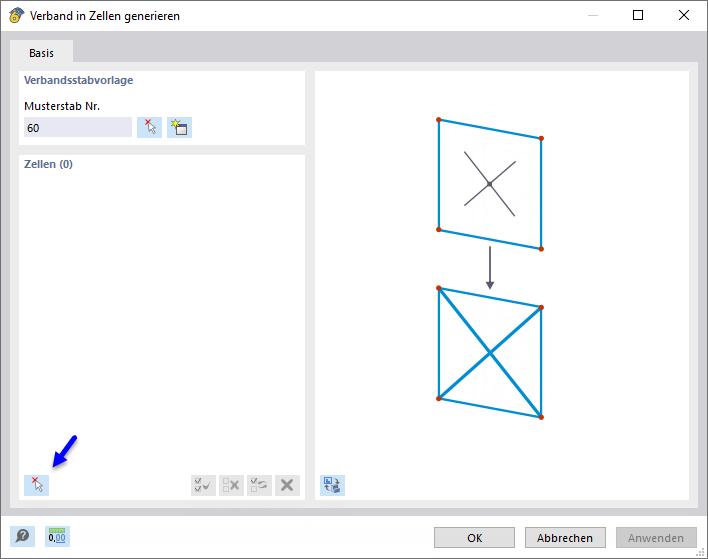

Rufen Sie die Funktion über das Menü Extras → Modell generieren - Stäbe auf. Es erscheint der Dialog 'Verband in Zellen generieren'.
Legen Sie im Abschnitt 'Verbandsstabvorlage' einen Musterstab fest, dessen Querschnitt und Stabtyp für die Diagonalen verwendet werden soll. Mit der Schaltfläche
können Sie den Stab grafisch im Arbeitsfenster auswählen.
Klicken Sie dann unten im Abschnitt 'Zellen' auf die Schaltfläche
(im Bild oben markiert). In der Grafik werden nun alle Zellen, die das Programm im Modell erkennt, mit einem Kreuz markiert.
Klicken Sie die relevanten Zellen nacheinander an, sodass sie in der Selektionsfarbe dargestellt werden. Mit OK kehren Sie wieder in den Ausgangsdialog zurück.

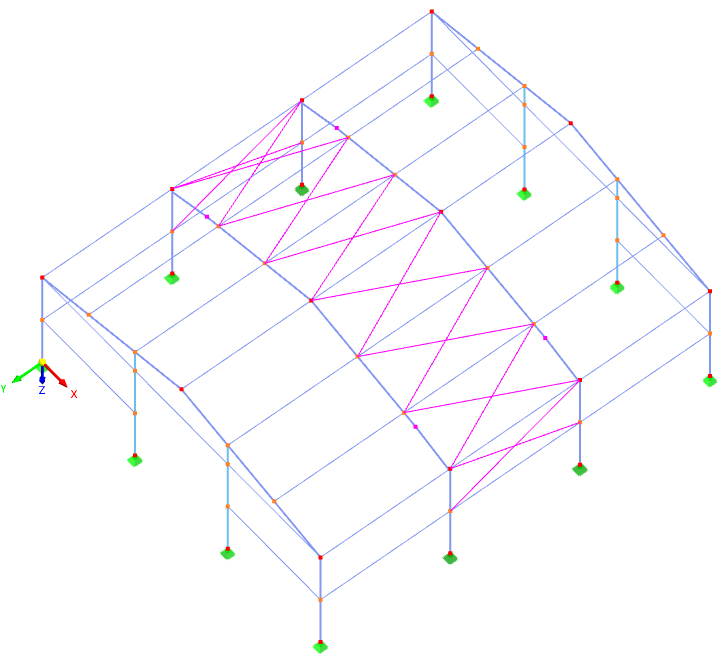

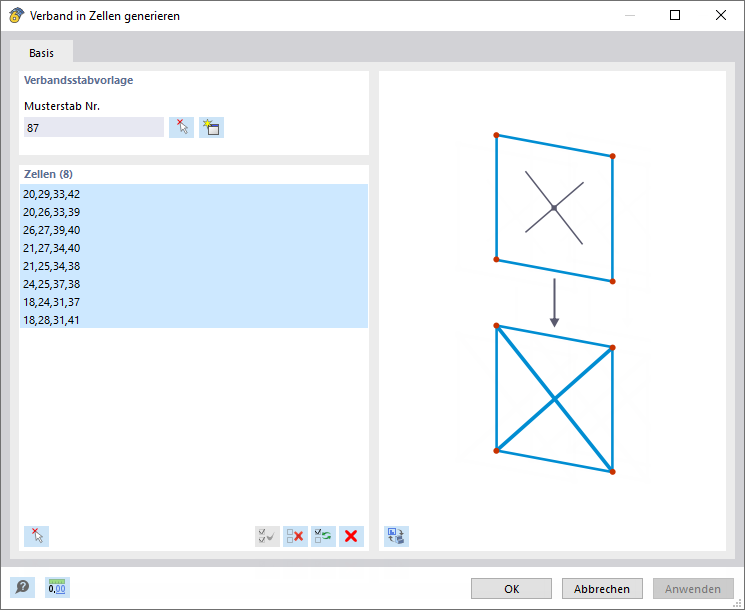

Die selektierten Zellen sind in einer Liste erfasst. Falls erforderlich, können Sie hier noch Änderungen vornehmen. Nach OK erzeugt das Programm in den vorgegebene Bereichen die Verbände.
