Návrhové situace

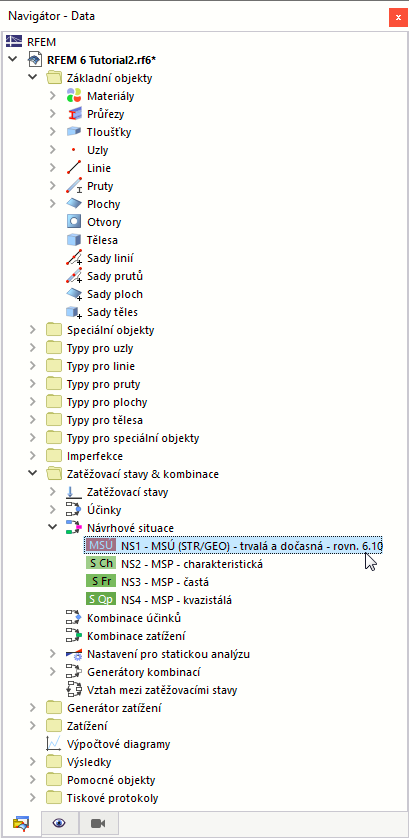

Návrhová situace 'MSÚ (STR/GEO) - Trvalá a přechodná' podle rovnice (6.10) se vytvořila automaticky. V položce stromu navigátoru 'Zatěžovací stavy & kombinace' otevřete složku 'Návrhové situace'. Poté dvakrát klikněte na NS1 - MSÚ (STR/GEO).

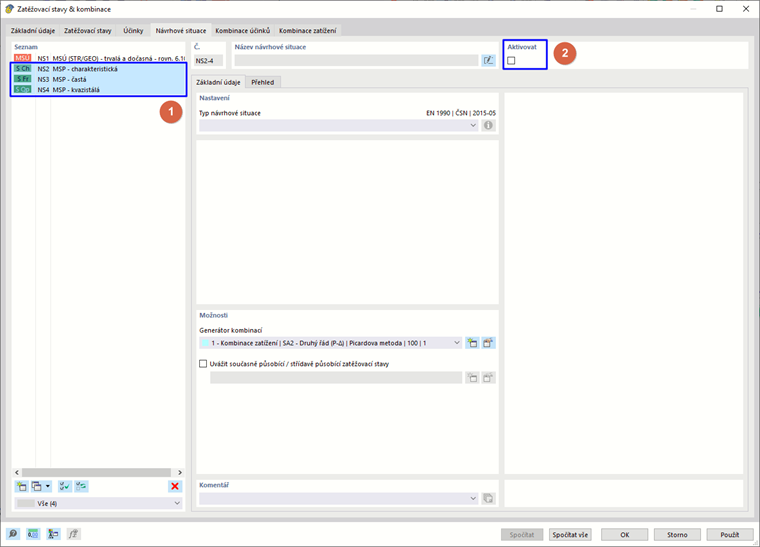

Otevře se dialog 'Zatěžovací stavy & kombinace'. V sekci 'Seznam' návrhových situací jsou nastaveny jedna návrhová situace pro MSÚ a tři pro MSP.

Protože v tomto tutoriálu budeme posuzovat pouze návrhovou situaci pro MSÚ, je třeba vybrat všechny položky pro MSP (NS2 až NS4), například tak, že na ně postupně kliknete se stisknutou klávesou Ctrl (1). Když jsou tyto tři návrhové situace pro MSP označeny, zrušte zaškrtnutí políčka Aktivovat (2). Poté klikněte na Použít.
