Výsledkové tabulky

Výsledky lze prohlížet také v tabulkách.

Po výpočtu jsou automaticky přednastaveny tabulky 'Statická analýza'. V seznamu vedle v panelu nástrojů tabulek lze vybrat objekty modelu pro zobrazení výsledků po uzlech, liniích, prutech nebo plochách.

Výsledky v uzlech

Pro zobrazení tabulky podporových sil pro patky sloupů vyberte v seznamu (1) Výsledky po uzlech. Výsledky pro uzly jsou zpracovány ve dvou různých tabulkách. Klikněte na záložku Podporové síly (2).

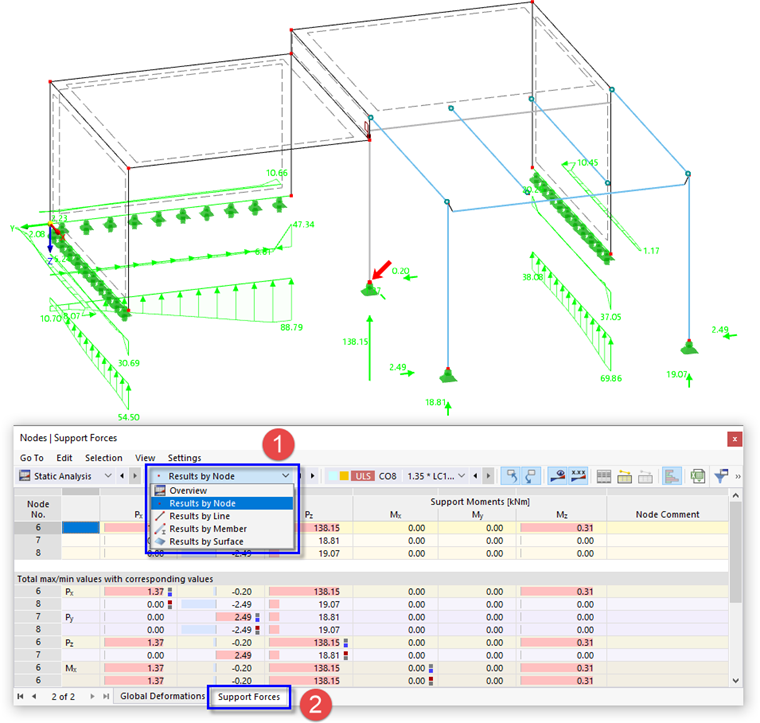

01 Výběr tabulky 'Uzly | Tabulka hodnot podporových sil '

V horní části tabulky se zobrazí výsledky pro každý ze tří podporových uzlů. Ve spodní části jsou uvedeny maximální a minimální hodnoty pro lokální směry podpor (v tomto tutoriálu odpovídají globálním směrům).

Objekt vybrané řádky v tabulce je v grafickém okně označen šipkou, aby bylo snadné ho najít.

Výsledky na plochách

Chcete-li si prohlédnout napětí na plochách v tabulce, vyberte v seznamu (1) položku Výsledky po plochách. Poté klikněte na záložku Základní napětí (2). Osová a smyková napětí jsou uvedena pro každý 'bod rastru' každé plochy.

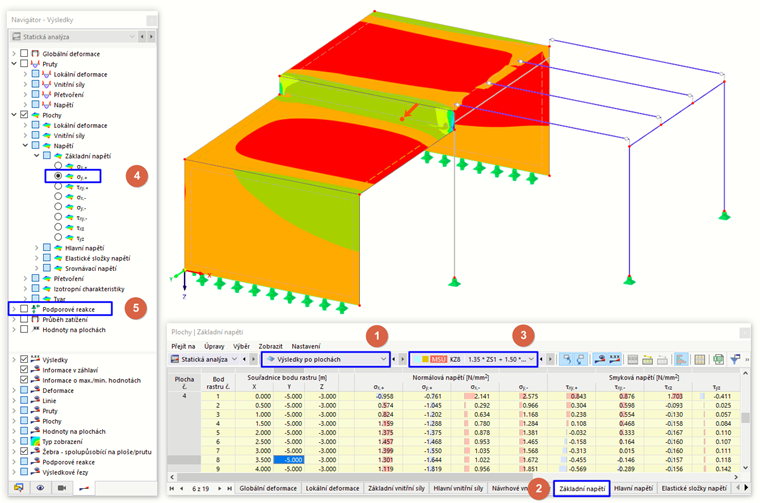

02 Základní napětí ploch v tabulce a v grafice

Nastavením KZ3 v panelu nástrojů tabulky se zobrazí napětí od užitných zatížení na obou deskách (3). Pokud chcete napětí zobrazit také v grafice, otevřete v podkategorii napětí položku Základní napětí a vyberte možnost σ_y,+ , například (4). Tato napětí představují axiální napětí v lokálním směru y každé plochy. Symbol "+" označuje kladnou stranu plochy, která je ve směru její lokální osy z - například spodní strana každé desky.

Pro lepší přehled o plošných napětích deaktivujte Podporové reakce (5).

Kolem betonového sloupu se objevují singularity. Lze je vysvětlit tokem zatížení z ploch na prut přes jediný uzel.

Pro zobrazení výsledků v bodech rastru v grafice je třeba v horní části navigátoru vybrat možnost Hodnoty na plochách.

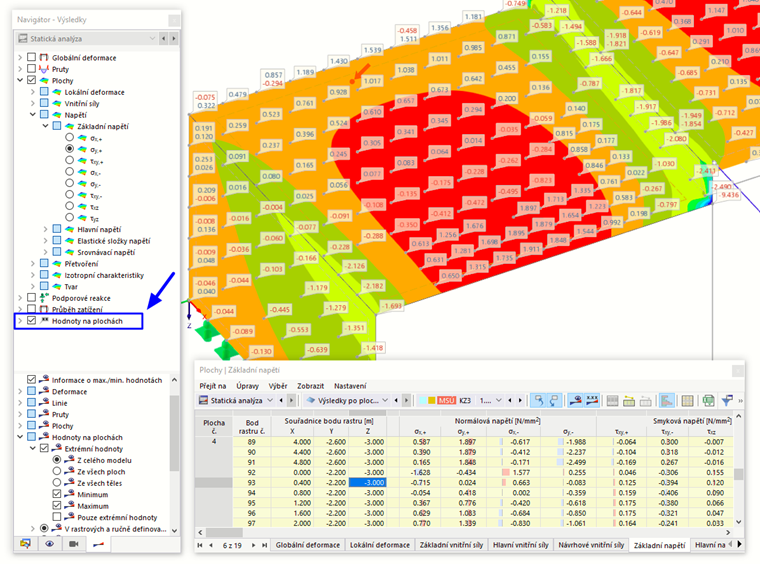

03 Aktivace výsledných hodnot na bodech rastru

Bod rastru aktuální řádky v tabulce je opět označen v grafice šipkou.

Úprava rastru plochy

Jak ukazují souřadnice v tabulce, standardně je definován rastr 0,5 m. V případě potřeby je možné ho upravit pro každou plochu: Dvakrát klikněte na plochu, např. 4 nebo č. 5 čárkovaně (viz #) pro otevření dialogu ' Upravit plochu '. Vyberte záložku Rastr.

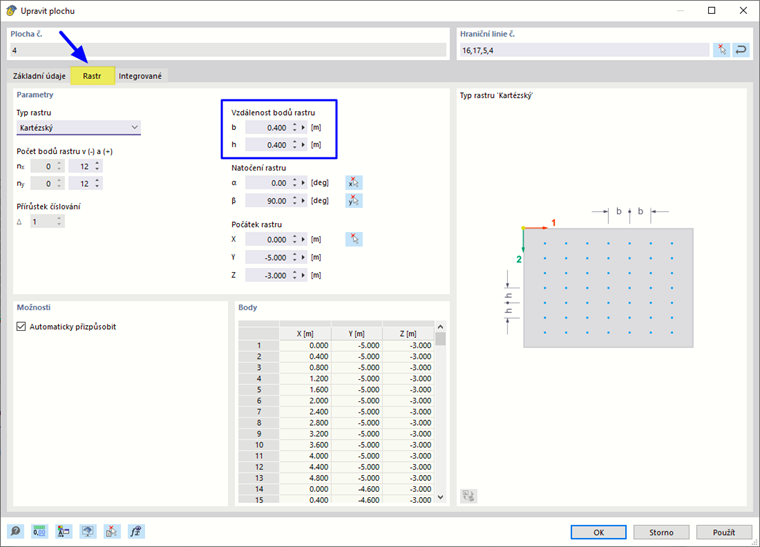

04 Úprava rastru pro výsledky na plochách

' Vzdálenosti rastru ' určují počet rastrových bodů, které se mají vytvořit ve směru x a y plochy. Změňte hodnoty a_x i a_y na 0,40 m pro menší rastr. Po kliknutí na tlačítko OK se v tabulce a v grafickém okně zobrazí více bodů rastru. Nový výpočet neprobíhá, protože hodnoty v bodech rastru se počítají z hodnot v uzlech sítě konečných prvků.
