Autor
|
Mariusz Zioła
|
|
Universität
|
Technische Universität Łódź, Polen
|

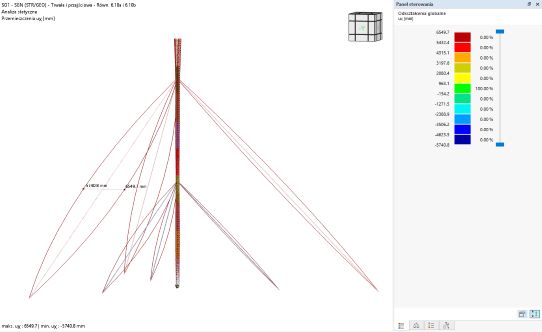

Der analysierte Mast hat eine Höhe von 91 Metern. Die Stabilität der Konstruktion wird durch Abspannseile gewährleistet, die auf zwei Ebenen angeordnet sind.
.jpg)
Ziel der Arbeit ist es, verschiedene Abspannkonfigurationen zu vergleichen und deren Einfluss auf die Tragfähigkeit, Steifigkeit und Verschiebungen der Konstruktion unter Umwelteinflüssen wie Wind- und Eislasten sowie dem Eigengewicht des Mastes zu bewerten.
Die Analyse wurde gemäß den Anforderungen der Eurocodes unter Verwendung der Berechnungssoftware RFEM 6, Frilo und IdeaStatica durchgeführt.
Kapitel eins dient als Einführung, stellt den Umfang und die Ziele der Arbeit vor und beschreibt bestehende und historische Abspannmasten, die einen Bezugspunkt für weitere Analysen bilden.
Kapitel zwei stellt die Merkmale der Struktur und ihre grundlegenden Komponenten vor.
Kapitel drei behandelt die Ermittlung der auf den Mast einwirkenden Lasten, wobei ein besonderer Schwerpunkt auf klimatischen Einwirkungen liegt. Kapitel vier enthält eine Beschreibung des numerischen Modells und die Analyse der in RFEM 6 erzielten Ergebnisse, während Kapitel fünf die in IdeaStatica durchgeführten Verbindungsberechnungen vorstellt.
Kapitel sechs umfasst die Bemessung der Fundamente mit der Software Frilo.
In Kapitel sieben werden manuelle Berechnungen ausgewählter Bauelemente vorgestellt, die die Übereinstimmung mit den unter Verwendung numerischer Methoden erzielten Ergebnissen bestätigen.
Kapitel acht vergleicht die Mastkonstruktion für verschiedene Varianten der Abspannungsneigung und zeigt den Bereich der vorteilhaftesten Lösungen auf.
Kapitel neun enthält die abschließenden Schlussfolgerungen, in denen die Ergebnisse der Analysen zusammengefasst und die wichtigsten Beobachtungen zum Verhalten der Mastkonstruktion formuliert werden.
Die Anhänge enthalten Berechnungsprotokolle, Listen der Schnittgrößen, Lastkombinationen sowie Gesamt- und Fertigungszeichnungen des Mastes.
