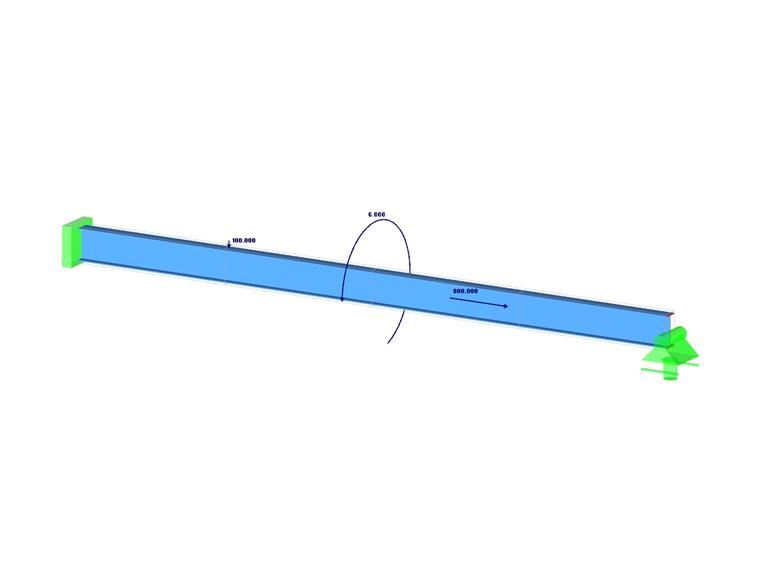

Ein Träger ist am linken Ende vollständig fixiert (Wölbung eingeschränkt) und am rechten Ende durch eine Gabelstütze (Wölbung ermöglicht) gelagert. Der Träger wird einem Drehmoment, einer Längskraft und einer Querkraft ausgesetzt. Bestimmen Sie das Verhalten des primären Torsionsmomentes, sekundären Torsionsmomentes sowie des Wölbmomentes. Das Verifikationsbeispiel basiert auf dem Beispiel von Gensichen und Lumpe.
Verdrehter Träger unter komplexen Lasten mit Wölbung
