Imperfektionstyp Lokale Imperfektion

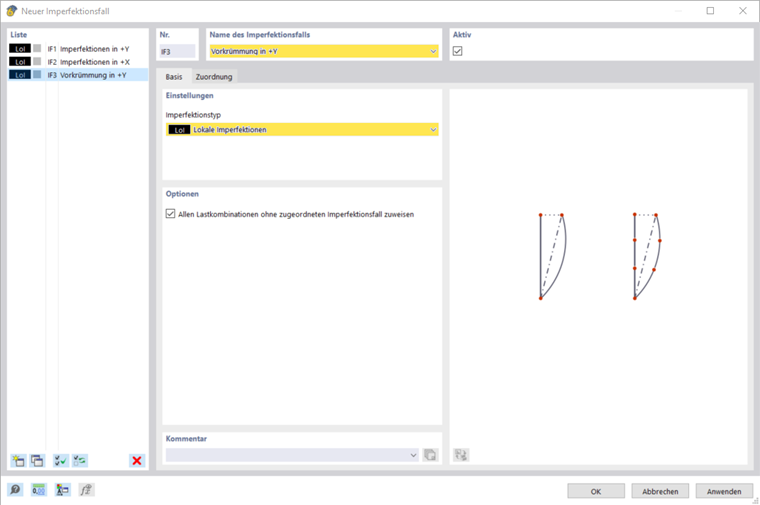

Die dritte hier vorgestellte Variante eine Vorkrümmung in RFEM oder RSTAB einzugeben, ist über den Imperfektionstyp 'Lokale Imperfektion'. Einem solchen Imperfektionstyp können verschiedene Stab- und Stabsatzimperfektionen zugewiesen werden.

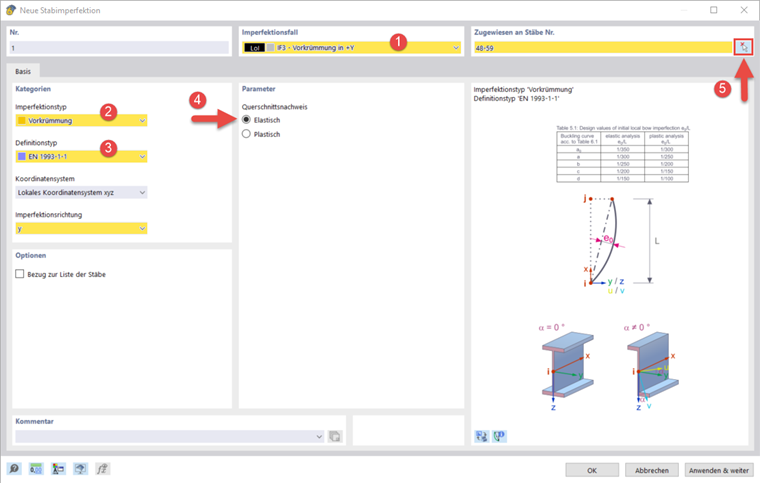

Über die Schaltfläche Imperfektion Stab in der Symbolleiste kann eine neue Stabimperfektion erstellt werden und es lässt sich der Imperfektionstyp 'Vorkrümmung' auswählen. Außerdem besteht die Möglichkeit, direkt die passende Norm auszuwählen. Dadurch setzt das Programm die passende Imperfektionsgröße automatisch an. Im rechten Dialogabschnitt ist zur Übersicht die Tabelle aus der Norm auch noch einmal abgebildet und über Zwischen Infobildern zum Imperfektionstyp wechseln kann zwischen den Infobildern zu dem Imperfektionstyp gewechselt werden. So lässt sich zum Beispiel sehen, dass die Imperfektionen über passende Ersatzlasten aufgebracht werden.
