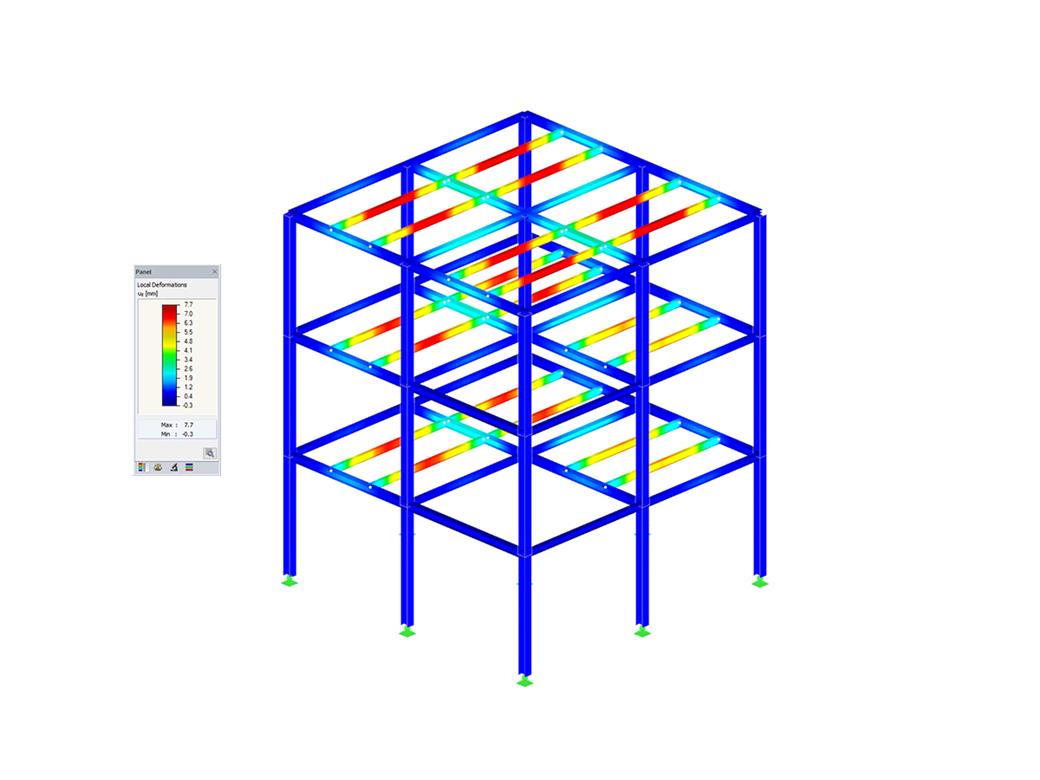

Modulerweiterung STAHL Plastizität

• Volle Integration in Zusatzmodul RF-/STAHL EC3
• Bemessung von Querschnitten auf Zug, Druck, Biegung, Torsion, Schub und kombinierten Schnittgrößen
• Plastische Bemessung von Stäben nach Theorie II. Ordnung mit 7 Freiheitsgraden inkl. Wölbkrafttorsion (Modulerweiterung RF-/STAHL Wölbkrafttorsion erforderlich)

Beim Nachweis der Querschnittstragfähigkeit werden sämtliche Schnittgrößenkombinationen berücksichtigt.

Für die Nachweise des Teilschnittgrößenverfahrens werden die Schnittgrößen des Querschnitts, welche im Hauptachsensystem bezogen auf den Schwerpunkt bzw. Schubmittelpunkt wirken, in ein lokales Koordinatensystem transformiert, das in Stegmitte liegt und in Stegrichtung orientiert ist.

Die einzelnen Schnittgrößen werden auf den Ober- und Untergurt sowie auf den Steg verteilt und Grenzschnittgrößen der Querschnittsteile ermittelt. Sofern die Schubspannungen und die Gurtmomente aufgenommen werden können, werden anhand der restlichen Schnittgrößen die axiale und die Biegegrenztragfähigkeit des Querschnittes ermittelt und mit der vorhandenen Kraft und dem vorhandenem Moment verglichen. Falls die Grenzschubspannung bzw. Gurttragfähigkeit überschritten ist, lässt sich der Nachweis nicht führen.

Die Simplex - Methode ermittelt den plastischen Vergrößerungsfaktor unter der gegebenen Schnittgrößenkombination mittels DUENQ – Berechnung. Der Kehrwert des Vergrößerungsfaktors stellt die Ausnutzung des Querschnitts dar.

Die elliptischen Querschnitte werden mit Hilfe eines analytischen nichtlinearen Optimierungsverfahrens auf ihre plastische Tragfähigkeit hin untersucht. Dieses Verfahren ist der Simplexmethode ähnlich. Separate Bemessungsfälle gestatten eine flexible Analyse für ausgewählte Stäbe, Stabsätze und Einwirkungen sowie für die einzelnen Querschnitte.

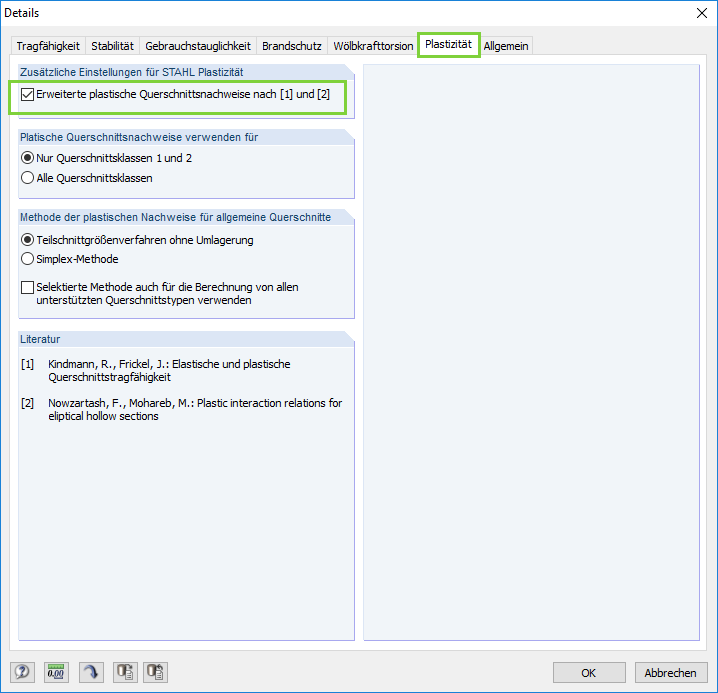

Bemessungsrelevante Parameter wie z. B. Berechnung aller Querschnitte nach der Simplex-Methode können wie gewünscht angepasst werden.

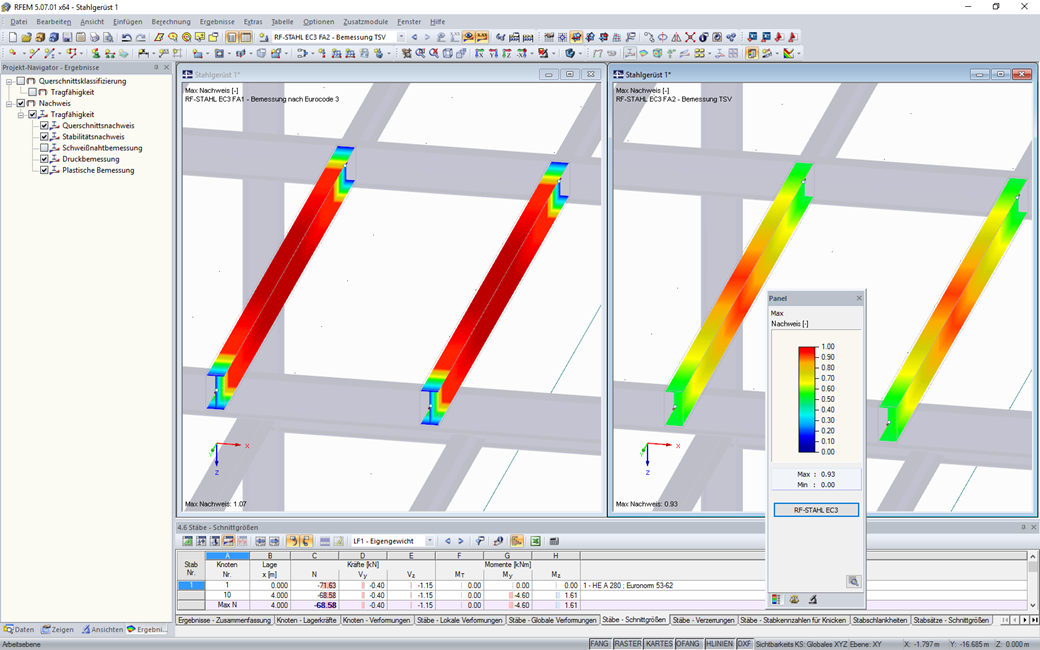

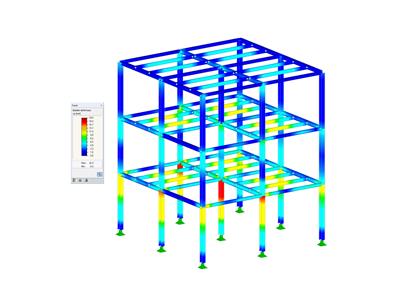

Die Ergebnisse der plastischen Bemessung werden in RF-/STAHL EC3 auf die übliche Art und Weise ausgegeben. In den entsprechenden Ausgabetabellen werden u. a. Schnittgrößen, Querschnittsklassen und der Gesamtnachweis dargestellt.
