Betonbemessung für RFEM 6 | Features

Betonbemessung für RFEM 6 | Features

Das Add-On Betonbemessung hält eine Vielzahl an Features für die Bemessung von Flächen (nur RFEM) und Stäben aus Stahlbeton bereit. Ausgewählte Features haben wir für Sie hier etwas genauer beschrieben.

Das Add-On für RFEM und RSTAB ermöglicht die Bemessung von Stäben, Stabsätzen und Flächen (nur RFEM). Darstellung einer Treppe mit einem mittleren Träger und integrierter oberen und unteren Podestfläche.
Subnavigation
01
Überblick
02
Features
03
Stützen
04
Durchstanzen
05
Verformungen
06
Brandschutznachweis
07
Normen

Leistungsstarke Funktionen im Add-On Betonbemessung

Das Add-On Betonbemessung verfügt über zahlreiche hilfreiche Features, die Sie bei der statischen und dynamischen Berechnung unterstützen.

Intuitive Bemessung von Betonstrukturen

Bemessung und Nachweis von Stahlbetonkonstruktionen - einschließlich Verformungsanalyse, Biegebemessung und Querschnittsspannungen.

  • Grafische Darstellung von Querschnittsspannungen

    Mit dem Add-On Betonbemessung können die Spannungen und Dehnungen eines Betonquerschnitts und einer Bewehrung entweder als 3D-Spannungsbild oder als 2D-Grafik dargestellt werden. Abhängig von den gewählten Ergebnissen in den Bemessungsdetails werden die Spannungen bzw. Dehnungen in der definierten Längsbewehrung unter Lasteinwirkungen oder Grenzschnittgrößen angezeigt.

  • My-Mz-N-Interaktionsdiagramm in 3D

    Das Add-On Betonbemessung bietet ein 3D-Interaktionsdiagramm My-Mz-N für Stahlbetonquerschnitte zur Visualisierung des Grenzzustands. Die Überschreitung des Grenzwiderstandes kann einfach überprüft und das Aussehen des Diagramms an die eigenen Bedürfnisse angepasst werden.

  • Durchstanzbewehrung

    Im Add-On Betonbemessung besteht die Möglichkeit, eine vorhandene vertikal ausgerichtete Durchstanzbewehrung zu definieren. Diese kann aus Bügeln oder Kopfbolzendübeln aufgebaut sein. Die Durchstanzbewehrung wird dann bei der Durchstanzbemessung berücksichtigt.

    Zum Erklärvideo

  • Verformungsanalysen

    Das Add-On "Betonbemessung" bietet Verformungsanalysen für Stahlbetonflächen, einschließlich gerissener Flächen (Zustand II), unter Verwendung von Methoden wie ACI 318-19 und EN 1992-1-1, wobei die Zugversteifung zwischen den Rissen berücksichtigt wird. Zudem können Kriechen und Schwinden einbezogen werden. Die Ergebnisse werden grafisch und numerisch dargestellt und sind vollständig in das RFEM-Ausdruckprotokoll integriert.

Visuelle Darstellung von Spannung und Dehnung im Betonquerschnitt mit Bewehrung unter Lastbedingungen.
3D-Interaktionsdiagramm mit Darstellung der Grenztragfähigkeit von Stahlbetonquerschnitten mit Momenten und Normalkraft.
Ansicht der Einrichtung einer vertikalen Durchstanzbewehrung im Add-On zur Betonbemessung, die Sicherheit gegen Strukturversagen gewährleistet.
Grafische Darstellung der Bewehrung und der Verformungen von Betonstäben für die statische Berechnung.
Symbol für Kundenrezensionen

Erfahren Sie, was unsere Kunden über Dlubal-Produkte sagen!

Symbol für Kundensupport

Erleben Sie Dlubal live und vereinbaren Sie eine Online-Produktdemo!

Symbol für Download

Testen Sie die Vollversion 90 Tage lang kostenfrei

Empfohlene Features und Services

Weißes Vektorsymbol zur Darstellung eines Community-Symbols auf dunklem Hintergrund.

Dlubal Community

Werden Sie Teil einer lebhaften Community von Ingenieuren und Konstrukteuren. Stellen Sie Fragen, tauschen Sie Ideen aus, schlagen Sie Funktionen vor, und knüpfen Sie Kontakte mit anderen, die vor ähnlichen Herausforderungen wie Sie stehen.

Symbol für eine Anwendungsprogrammierschnittstelle, gestaltet mit weißen Grafiken, die sich für dunkle Hintergründe eignen.

API

Nutzen Sie die Dlubal API, um Prozesse zu automatisieren, externe Tools zu integrieren und individuelle Workflows zu erstellen, die auf Ihre spezifischen Projektanforderungen zugeschnitten sind.

Weißes Symbol einer Lernplattform auf dunklem Hintergrund, geeignet für Dlubal-Schulungsinhalte.

Lernen & Knowledge Base

Starten Sie schnell mit Schritt-für-Schritt-Videotutorials und hilfreichen Anleitungen. Finden Sie Antworten, Tipps und Lerninhalte für alle Erfahrungsstufen.

Weißes Cloud-Computing-Symbol zur Verwendung auf dunklem Hintergrund.

Cloud-Berechnungen

Führen Sie Ihre Analysen in der Cloud durch – ohne Hardwarebeschränkungen. Sparen Sie lokale Ressourcen, verarbeiten Sie komplexe Modelle und arbeiten Sie jederzeit und überall.

Detaillierte Dokumentation der geführten Nachweise

Die Betonbemessung erfolgt übersichtlich und strukturiert, indem alle relevanten Nachweise gemäß der Bemessungsnorm angezeigt werden. Für jeden Nachweis müssen spezifische Ausnutzungskriterien festgelegt werden. Neben den klassischen Nachweisen zur Tragfähigkeit und Gebrauchstauglichkeit berücksichtigt das Programm auch die konstruktiven Normanforderungen.

Jeder Nachweis enthält detaillierte Bemessungsinformationen, die die Eingangswerte, Zwischenergebnisse und Endergebnisse in klarer Form aufbereiten. Eine zusätzliche Übersicht im Infofenster zeigt den vollständigen Berechnungsablauf, einschließlich angewandter Formeln, Normenquellen und der zugehörigen Ergebnisse.

Weitere Informationen

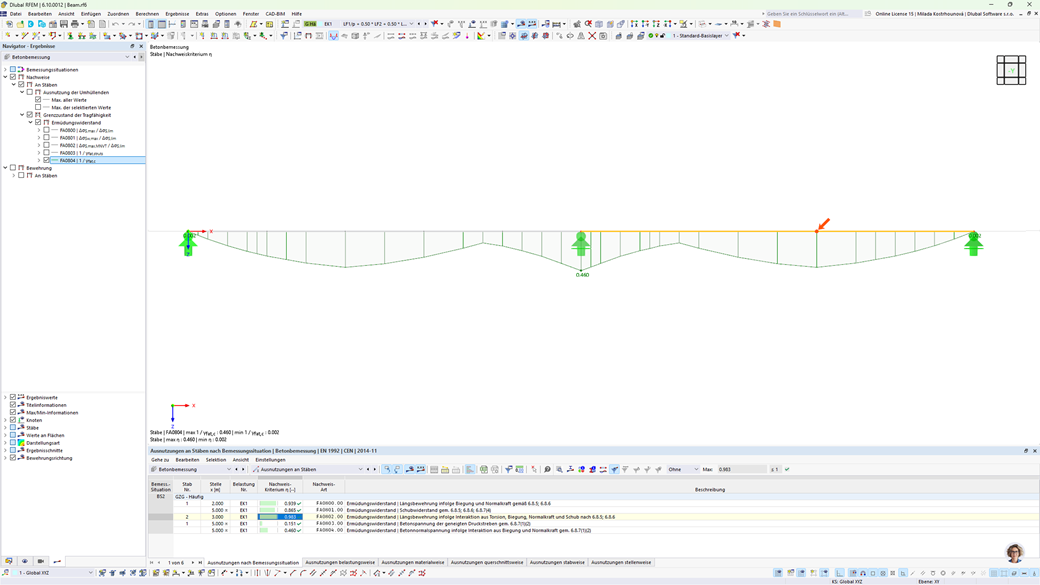

Detaillierte Darstellung der Betonbemessung mit Nachweisen, Eingangsdaten und Ergebnissen, Tragfähigkeits- und Gebrauchstauglichkeitsprüfung.
Übersichtliche Darstellung von Bemessungsdetails mit Eingangswerten, Zwischenergebnissen und Endergebnissen für Betonbemessung.

Bemessung von RSECTION-Querschnitten

Im Add-On Betonbemessung können Sie beliebige RSECTION-Querschnitte bemessen. Die Betondeckung, Querkraft- und Längsbewehrung definieren Sie direkt in RSECTION.

Nach dem Import des bewehrten RSECTION-Querschnitts in RFEM 6 oder RSTAB 9 können Sie diesen für die Bemessung im Add-On Betonbemessung verwenden. Es werden sämtliche erforderlichen Betonnachweise durchgeführt.

Weitere Informationen

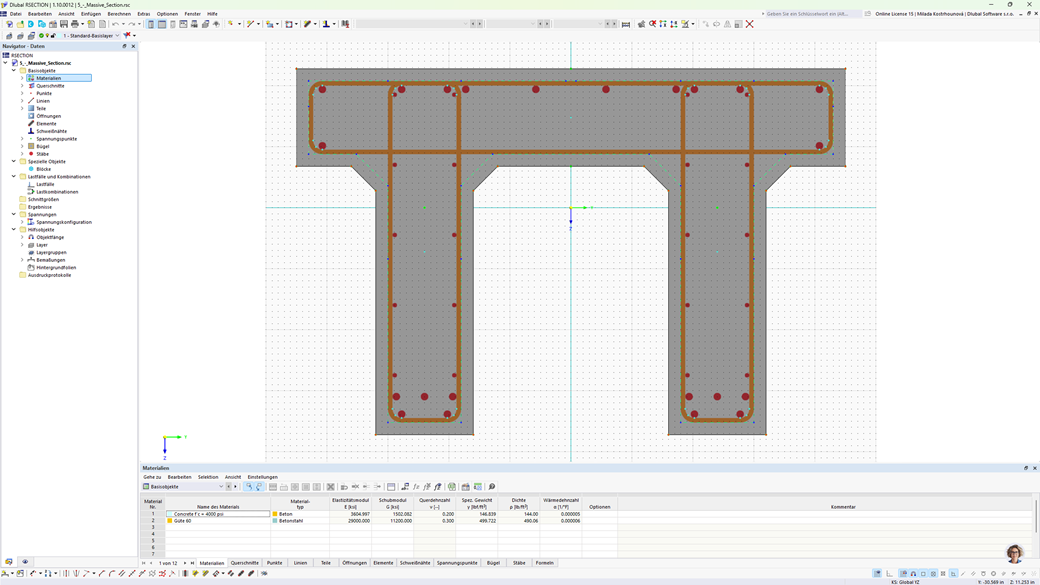

Visualisierung eines Stahlbetonquerschnitts in RSECTION mit Details der Betondeckung sowie Einstellungen für Schub- und Längsbewehrung.

Definition der Stabbewehrung

Sie können die Schub- und Längsbewehrung individuell für jeden Stab festlegen. In diesem Fall stehen verschiedene Vorlagen zur Eingabe der Bewehrung zur Verfügung.

Für ähnliche Bewehrungsstäbe können Sie festlegen, welche Bewehrungsarten und Beschreibungen angezeigt werden sollen, wobei die Positionen fortlaufend nummeriert sind. Die Bewehrungsanordnung wird sowohl im Querschnitt als auch in einer 3D-Ansicht visualisiert, in der Sie die Anordnung leicht überprüfen und die genauen Koordinaten jedes Bewehrungsstabes relativ zum Schwerpunkt des Querschnitts überprüfen können.

Weitere Informationen

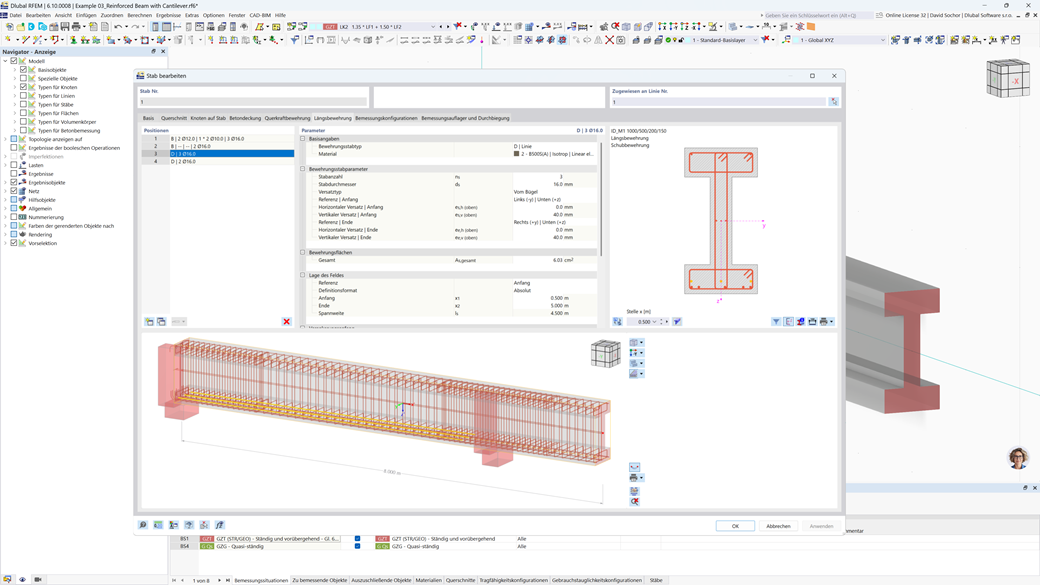

Grafische Darstellung von Bügeln und Längsbewehrungsdetails für Betonstäbe in einer CAD-Umgebung.

Segmentweise Definition der mitwirkenden Plattenbreite von Plattenbalken

Innerhalb eines Stabes können Sie die Integrationsbreite und mitwirkende Plattenbreite von Plattenbalken (Rippen) mit unterschiedlichen Breiten definieren. Dabei wird der Stab in Segmente aufgeteilt. Sie können den Übergang zwischen den unterschiedlichen Flanschbreiten entweder abgestuft oder linear veränderlich vorgeben.

Zusätzlich ermöglicht Ihnen das Programm, bei der Stahlbetonbemessung der Rippe die definierte Flächenbewehrung als Flanschbewehrung zu berücksichtigen.

Weitere Informationen

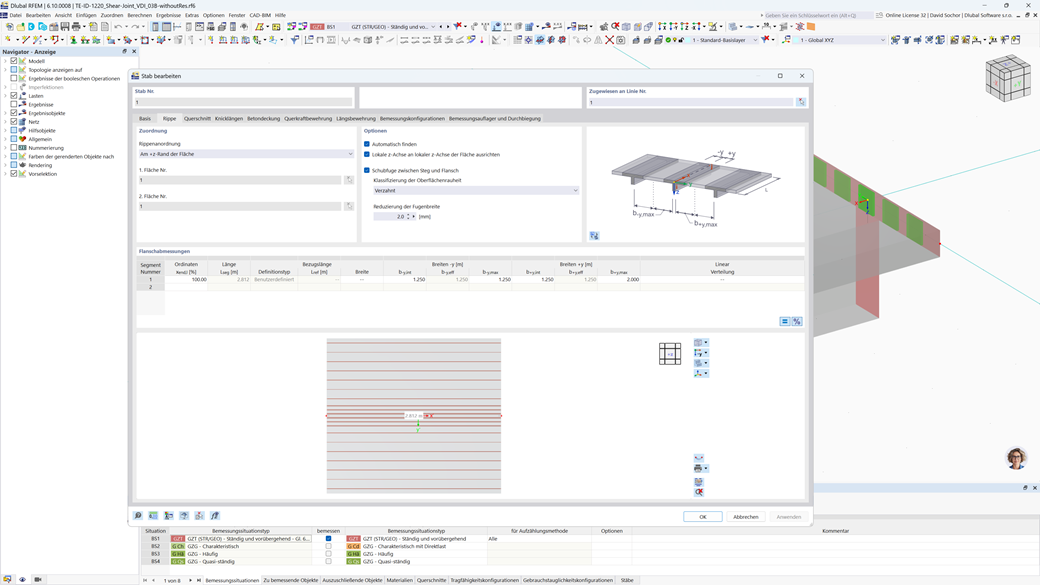

Bemessung von Betonträgern mit Definition der mitwirkenden Plattenbreiten von Plattenbalken in Segmenten für die statische Berechnung.

Welche weiteren Funktionen erwarten Sie?

Das Add-On Betonbemessung wird ständig weiterentwickelt und um neue Funktionen erweitert. Entdecken Sie, was es Ihnen noch alles bieten kann, und heben Sie Ihre Projekte auf ein neues Niveau!

Visualisierung der statischen Berechnung von Faserbeton mit Darstellung der Spannungsverteilung und Faserausrichtung.

Bemessung von Faserbeton

Im Add-On Betonbemessung können Sie Bauteile aus faserverstärktem Beton nach der Richtlinie "DAfStb Stahlfaserbeton" bemessen. Diese Option steht Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung. Der Nachweis nach der DAfStb-Richtlinie wird durchgeführt, sobald einem bewehrten Bauteil ein Beton des Typs "Faserbeton" zugewiesen wurde.

Feature 002828 | Brandschutznachweis für Platten und Wände mittels vereinfachter Tabellenmethode

Brandbemessung für Decken und Wände nach dem vereinfachten Tabellenverfahren

Im Add-On Betonbemessung für RFEM 6 können Sie für Wände und Decken aus Stahlbeton die Brandbemessung nach dem vereinfachten Tabellenverfahren durchführen

Feature 002280 | Grafische Darstellung der zeitabhängigen Eigenschaften von Beton, z.B. Kriechen und Schwinden, in einem Eingabedialog.

Berücksichtigung von Kriechen und Schwinden

Die zeitabhängigen Betoneigenschaften wie Kriechen und Schwinden können im Statikprogramm für das Material definiert werden. Der Eingabedialog zeigt den zeitlichen Verlauf grafisch an, und das Betonalter kann einfach modifiziert werden, z. B. durch Temperaturbehandlung.

Entdecken Sie alle Funktionen des Add-Ons Betonbemessung

Das Add-On Betonbemessung bietet Ihnen zahlreiche hilfreiche Funktionen, um Sie bei strukturellen und dynamischen Analysen zu unterstützen.
