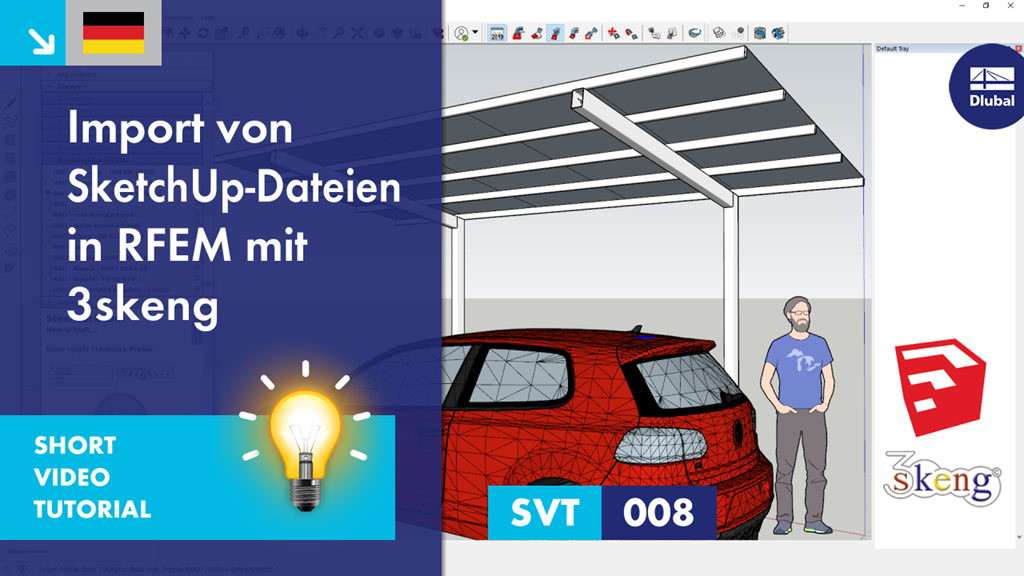

Das Video zeigt, wie man mit dem 3skeng Steelwork Tool SketchUp-Modelle zu Dlubal Software exportieren kann. Über die IFC-Schnittstelle wird das Modell eines Carports in das FEM-Statikprogramm RFEM bzw. Stabwerksprogramm RSTAB importiert und weiterbearbeitet.
Mit der Software 3skeng können Sie in SketchUp Stahlbaumodelle erstellen und in eine für Dlubal optimierte IFC-Datei exportieren. Als Beispiel soll hier eine Carport-Konstruktion für die statische Berechnung in RFEM aufbereitet werden.
