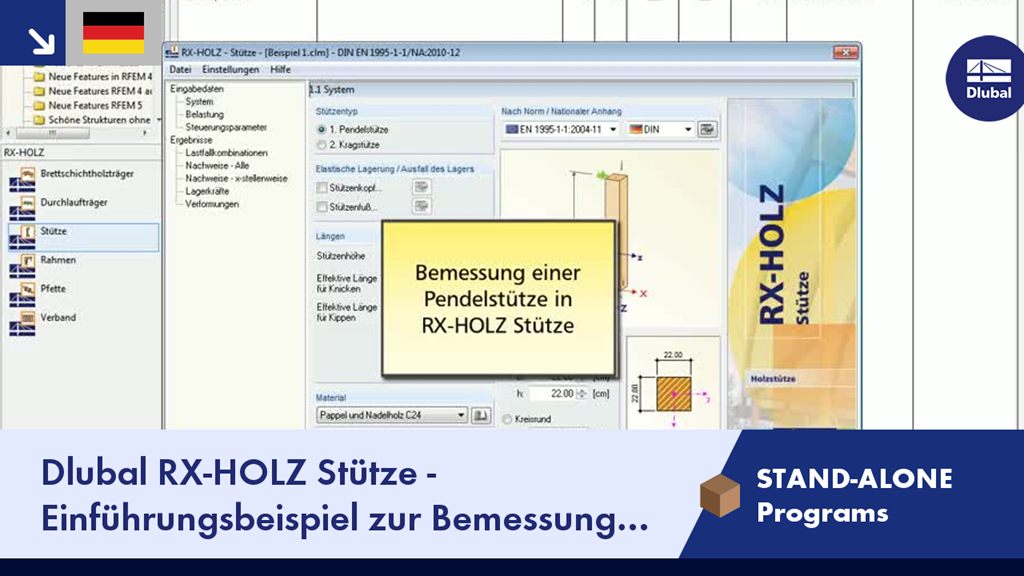

Dlubal RX-HOLZ Stütze - Einführungsbeispiel zur Bemessung einer Holzstütze

In Deutschland regelt die DIN EN 1991-1-3 mit dem nationalen Anhang DIN EN 1991-1-3/NA die Schneelasten. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in einer Höhe bis 1.500 m über Meeresniveau.

Mit dem Add-On Holzbemessung ist eine Bemessung von Holzstützen nach der ASD-Methode der amerikanischen Norm 2018 NDS möglich. Die genaue Berechnung der Druckbeanspruchbarkeit und der Anpassungsfaktoren von Holzstäben ist wichtig für Sicherheitsüberlegungen und Bemessungen. Im folgenden Beitrag handelt es sich um den Nachweis der maximalen kritischen Knickfestigkeit, die mit dem Add-On Holzbemessung berechnet wird, unter Einsatz von schrittweisen analytischen Gleichungen nach der amerikanischen Norm NDS 2018 einschließlich Druckanpassungsfaktoren, angepasstem Druckbemessungswert und finaler Ausnutzung.

Wenn regelmäßige Strukturen berechnet werden müssen, ist oft die Eingabe nicht kompliziert, sondern zeitaufwändig. Die Automation der Eingabe kann dann wertvolle Zeit sparen. Im vorliegenden Fall ist die Aufgabe, die Geschosse eines Hauses als einzelne Bauzustände zu betrachten. Die Eingabe soll mithilfe eines C# Programms erfolgen, sodass der Nutzer die Elemente der einzelnen Etagen nicht händisch eingeben muss.

In RX-HOLZ Stütze können nachfolgende Berechnungsvorgaben eingestellt werden:

• Auswahl der Nachweise, die geführt werden sollen (Tragsicherheit, Gebrauchstauglichkeit, Brandschutz)
• Festlegung, ob die Lagerkräfte und Verformungen ausgegeben werden sollen oder nicht
• Festlegung der Parameter für die Durchführung der Brandschutznachweise nach dem vereinfachten Verfahren

Nach der erfolgreichen Bemessung werden die geführten Nachweise mit allen erforderlichen Zwischenwerten, nach unterschiedlichen Kriterien geordnet, klar strukturiert und übersichtlich aufbereitet ausgegeben.

Da auch die Zwischenwerte im Detail ausgewiesen werden, sind alle Nachweise transparent. Den Ergebnisverlauf kann sich der Anwender an jeder beliebigen x-Stelle der Stütze anzeigen lassen. Hierbei können sowohl die Verformungen als auch die einzelnen Schnittgrößen dargestellt werden.

Die Nachweise mitsamt Bemessungsdetails und ausgewählte Ergebnisverläufe werden in ein Ausdruckprotokoll integriert, wodurch die nachvollziehbare und anschauliche Dokumentation gewährleistet ist. Der Anwender kann individuell festlegen, welche Daten aus der Berechnung im Ausdruck erscheinen sollen.

Zur Modellierung der Stütze stehen verschiedene Variationsmöglichkeiten zur Auswahl. Die Geometrieeingabe wird durch grafische Darstellungen unterstützt. Änderungen werden automatisch aktualisiert. Als Material kann die gewünschte Holzgüte aus einer Bibliothek ausgewählt werden. Zur Verfügung stehen die in der jeweiligen Norm definierten Festigkeitsklassen für Brettschichtholz, Laubholz und Nadelholz.

Weiterhin besteht für den Anwender die Möglichkeit, eine Festigkeitsklasse mit benutzerdefinierten Materialkennwerten zu generieren und somit den Umfang der Bibliothek zu erweitern. Die eingegebenen Lastfälle werden zur Kontrolle grafisch angezeigt und automatisch kombiniert.
