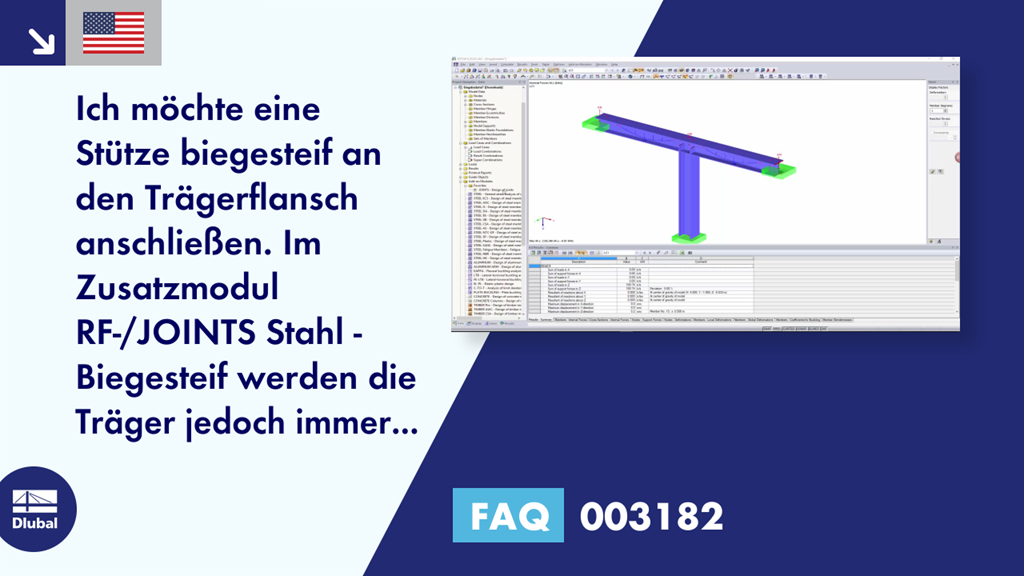

FAQ 003182 | Ich möchte eine Stütze biegesteif an den Trägerflansch anschließen. Im Zusatzmo...

Frage:
Ich möchte eine Stütze biegesteif an den Trägerflansch anschließen. Im Zusatzmodul RF-/JOINTS Stahl - Biegesteif werden die Träger jedoch immer an den Stützenflansch angeschlossen. Wie kann ich einen durchlaufenden Träger realisieren?

Antwort:
Die Geometrie ist abhängig von der Definition der Bauteile. In der Maske "1.2 Knoten und Stäbe" wird festgelegt, welcher Stab als Stütze und welcher als Träger berechnet wird. Für den Standardfall erkennt das Programm immer die Stütze als durchlaufendes Bauteil.

Um den Träger durchlaufen zu lassen, muss einfach der Status der einzelnen Stäbe geändert werden. Der eigentliche Träger erhält den Status "Stütze" und die eigentliche Stütze wird als "Träger" definiert.
