[EN] FAQ 003528 | Nach der Berechnung erscheint eine kreisrund modellierte Öffnung als Viereck. ...

Frage:

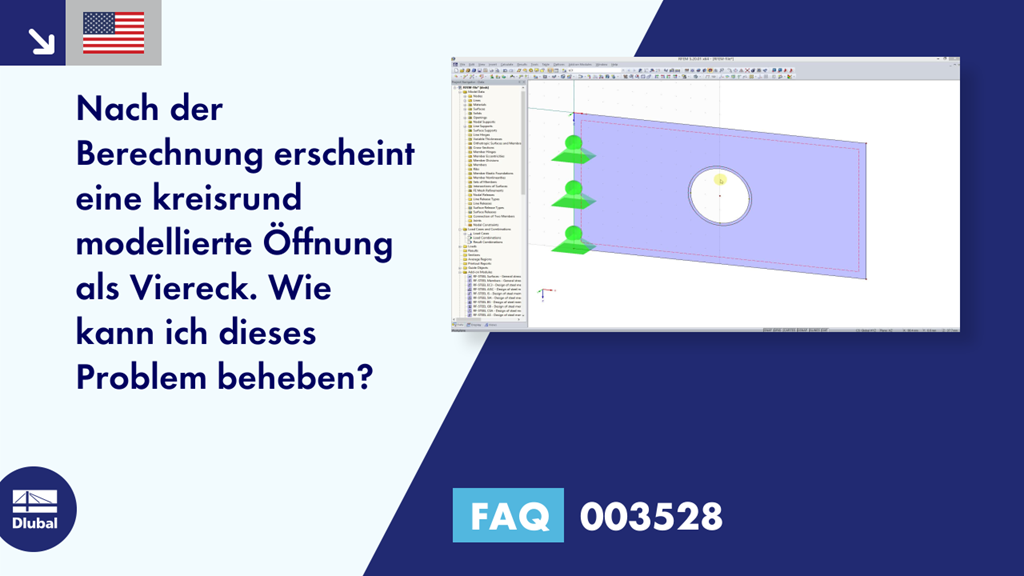

Nach der Berechnung erscheint eine kreisrund modellierte Öffnung als Viereck.
Wie kann ich dieses Problem beheben?

Antwort:
Die Berücksichtigung von gekrümmten Elementen ist von der Feinheit des FE-Netzes abhängig.
Ein FE-Element hat immer gerade Außenkanten.
Wurde das FE-Netz zu grob gewählt, so resultiert daraus eine sehr ungenaue Abbildung der gekrümmten Elementen mit geraden Linien.
Sofern die globale Einstellung der angestrebten Länge der Finiten Elemente unter "Berechnung" → "FE-Netzeinstellungen" ausreichend genau vorgegeben sind, kann auch eine lokale FE-Netzverdichtung an den Knoten, Linien oder Flächen vorgenommen werden.



;
