Frage:

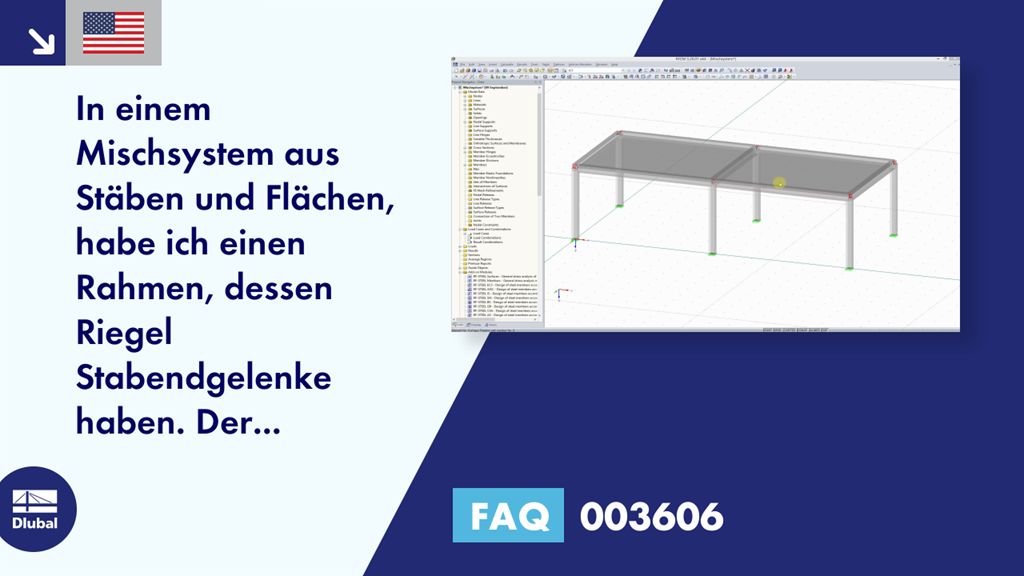

In einem Mischsystem aus Stäben und Flächen, habe ich einen Rahmen, dessen Riegel Stabendgelenke haben. Der Momentenverlauf der Riegel sieht merkwürdig aus.
Was ist der Grund dafür?

Antwort:
Befinden der Riegel und die Fläche in derselben Ebene, so sind diese fest miteinander verbunden.

Obwohl das Stabende ein Stabendgelenk aufweist, ist dieser schon im nächsten FE-Element biegesteif mit der Fläche verbunden und teilt sich mit der Fläche den Lastabtrag über Biegung. Damit keine Einspannmomente auftreten, muss auch die Fläche ein Liniengelenk erhalten.
