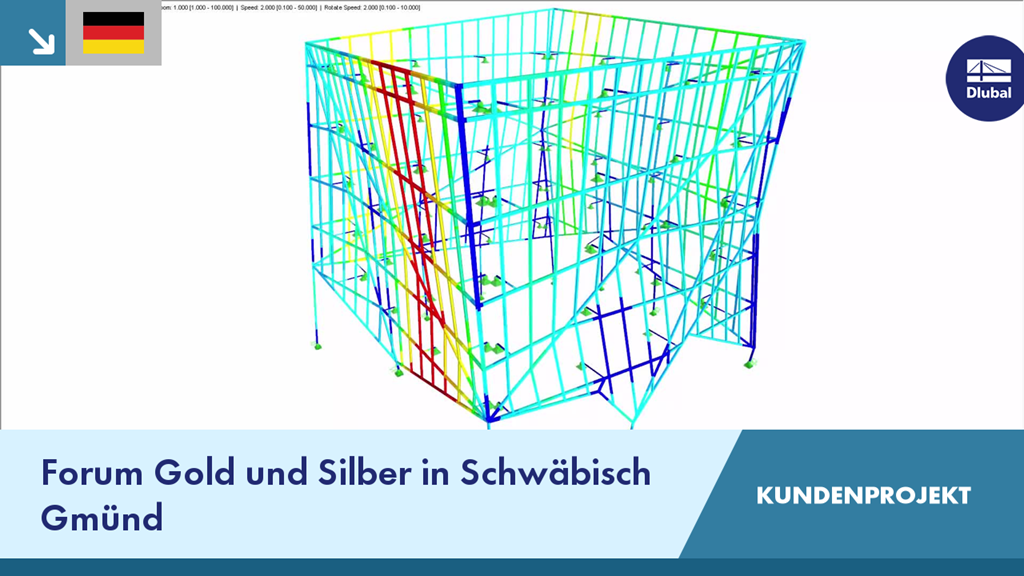

CP 000794 | Forum Gold und Silber in Schwäbisch Gmünd
Haben Sie irgendwelche Fragen?
Kundenprojekt
Länge: 00:00:11 min
Länge: 01:01:43 min
Länge: 00:00:55 min
Produkt-Feature
Länge: 00:00:35 min
Veranstaltung
Länge: 00:00:00 min
Veranstaltung
Länge: 00:00:00 min
Länge: 00:02:35 min
Länge: 00:00:00 min
Produkt-Feature
Länge: 00:00:32 min
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von Momentrahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-16 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Auch die Bemessung von Momentrahmen nach AISC 341-16 ist nun im Add-On Stahlbemessung von RFEM 6 möglich. Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen. In diesem Beitrag wird die erforderliche Festigkeit der Verbindung erläutert. Im Folgenden wird ein Beispiel für einen Vergleich der Ergebnisse zwischen RFEM und dem Handbuch zur Erdbebenbemessung nach AISC [2] vorgestellt.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
Wie definiere ich in RFEM 6 ein Fließgelenk?
Wie kann ich Daten zwischen RFEM 6 / RSTAB 9 und IDEA StatiCa austauschen?
Wie kann in RFEM 6 bzw. RSTAB 9 eine Flächenlast auf Stäbe mittels Zellen generiert werden?
Im Add-On Stahlbemessung habe ich die Randbedingungen so eingestellt, dass der I-Trägerflansch gegen horizontale Verschiebung gehalten ist. Ich habe dann die Verzweigungslastfaktoren mit dem Add-on Strukturstabilität berechnet, jedoch ohne Auswirkung auf den Wert des Verzweigungslastfaktors. Was ist der Grund dafür?
Wo finde ich in RFEM oder RSTAB meine Kundennummer?
Wie können in RFEM6 für den Formfindungsprozess temporäre Lager definiert werden?
