Bei der Erstellung statischer Berechnungen ist die Ableitung der Kräfte vom Dach hin zu den Fundamenten, neben der Dimensionierung der Querschnitte selbst, eine der zentralen Aufgaben der Berechnung.

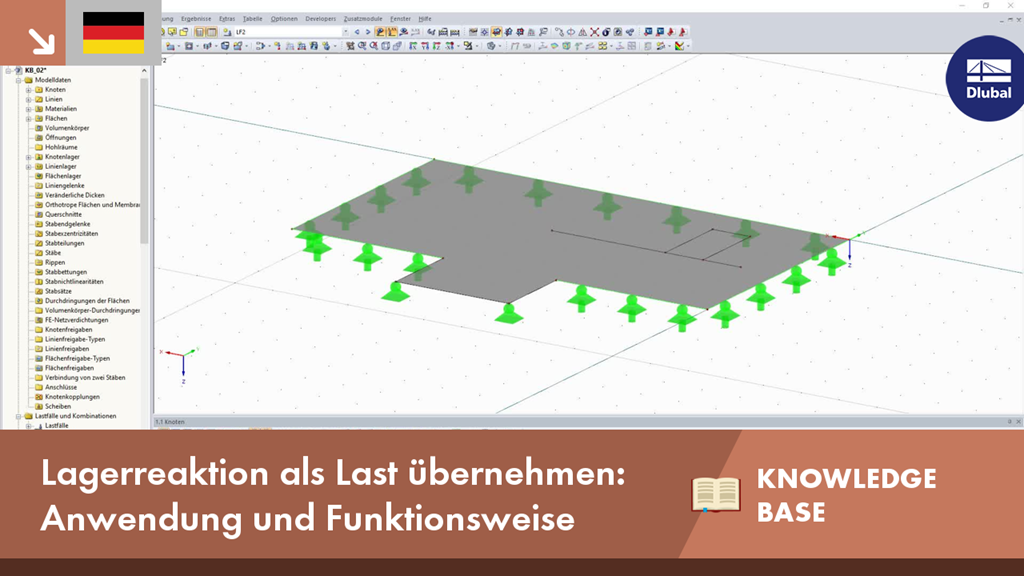

KB 001643 | Lagerreaktion als Last übernehmen: Anwendung und Funktionsweise
Haben Sie irgendwelche Fragen?
Länge: 00:41:26 min
Länge: 00:00:00 min
Länge: 00:01:03 min
Länge: 00:00:00 min
Länge: 00:00:11 min
Länge: 00:00:39 min
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Für die Fundamentbemessung in RF-/FUND Pro ist es erforderlich, für die unterschiedlichen Bemessungssituationen (STR, GEO, UPL oder EQU) die zugehörigen Belastungen (Lastfälle, Lastkombinationen oder Ergebniskombinationen) zu definieren.
In RF-/FUND Pro wird nach dem Bemessen des Fundaments ein Bewehrungsplan ausgegeben, in welchem alle notwendigen Positionen des Bewehrungsstahls dokumentiert sind.
In RF-/FUND Pro können die verfügbaren Betonstahldurchmesser durch den Benutzer angepasst werden. Die Anpassung der verfügbaren Stabdurchmesser funktioniert hierbei analog zu den Modulen RF-/BETON (Stäbe) und RF-/BETON Stützen.
.png?mw=350&hash=1c031608c18b5a867799b52552d26586745de8ac)
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Bei der Antwortspektrumsanalyse von Gebäudemodellen können Sie die Empfindlichkeitsbeiwerte für die horizontalen Richtungen je Geschoss tabellarisch ausgeben.
Mit diesen Kennzahlen ist es möglich, die Empfindlichkeit gegenüber Stabilitätseffekten zu interpretieren.
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
Mit der Komponente "Blechschnitt" können Sie Bleche (z. B. Knotenbleche, Fahnenbleche usw.) schneiden. Dafür stehen verschiedene Schnittmethoden zur Verfügung:
- Ebene: Der Schnitt wird an der nächstgelegenen Fläche der Referenzplatte geführt.
- Fläche: Es werden nur die sich überschneidenden Teile von Platten abgeschnitten.
- Begrenzungsrahmen: Die äußerste Dimension aus Breite und Höhe wird als Rechteck aus dem Blech herausgeschnitten.
- Konvexe Hülle: Die äußere Hülle des Querschnittes wird für das Schneiden des Bleches verwendet. Befinden sich dabei Ausrundungen an den Eckknoten des Profils, passt sich der Schnitt daran an.
Ich versuche, eine DXF-Datei zu importieren. Die Datei kann in das Modell importiert werden, aber sie hat nicht den richtigen Maßstab. Wo liegt das Problem?
Mein Modell ist instabil. Was könnte die Ursache sein?
Wie kann man die Parameter im Dialog "Einheiten und Dezimalstellen" dauerhaft speichern?
Wie viele Bewehrungssätze können in RF-BETON Flächen in einem Bemessungsfall maximal angelegt werden?
Ich würde gerne eine große Federkonstante eingeben. Ist das möglich?
Ich möchte die Stabergebnisse in der Draufsicht auswerten. Kann man die Ergebnisse in die XY-Ebene zeichnen lassen?
