[EN] [EN] FAQ 002359 | Wie kann ich DICKQ Querschnitte für gevoutete Stäbe verwenden?
Video
Erste Schritte mit RFEM
Frage

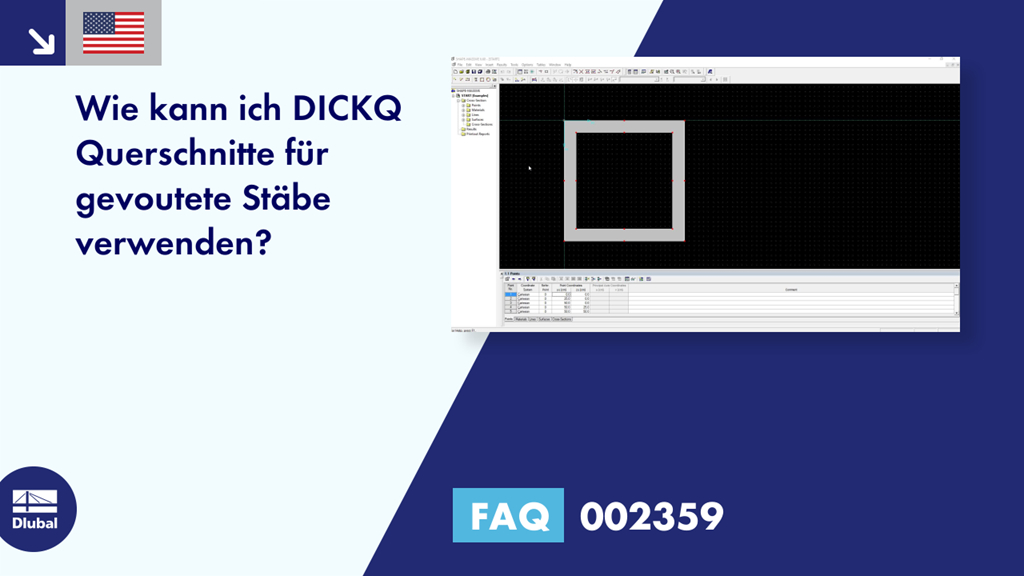

Wie kann ich DICKQ Querschnitte für gevoutete Stäbe verwenden?Antwort
Um DICKQ Querschnitte für gevoutete Stäbe verwenden zu können, müssen zwei Bedingungen erfüllt sein.1. In den Basisangaben der DICKQ Position muss die Option "Spannungen in Spannungspunkten" deaktiviert werden. Siehe Bild 01.
2. Die Knoten (Eckpunkte) der für die Voute verwendeten Querschnitte müssen in beiden Querschnitten die gleiche Anordnung haben. Siehe hierzu Bild 02.
Schlüsselwörter
Dlubal FAQ Voute DICKQ Spannungspunkte Häufig gestellte Frage FAQ zu Dlubal Frage und Antwort zu Dlubal
