Frage

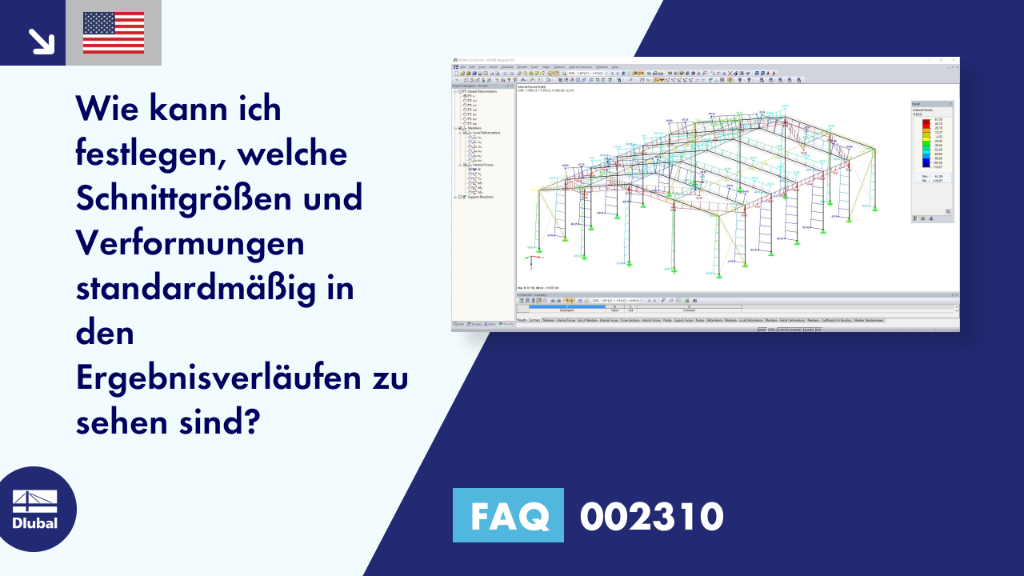

Wie kann ich festlegen, welche Schnittgrößen und Verformungen standardmäßig in den Ergebnisverläufen zu sehen sind?

Antwort

Die Einstellungen im Navigator können für jedes Objekt (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) gesondert gesichert werden. Gehen Sie hierfür wie folgt vor:

  1. Rufen Sie zunächst den Ergebnisverlauf des zu betrachtenden Objektes (Stab, Stabzug, Linienlager, Schnitt, Liniengelenk, Linienfreigabe) auf.
  2. Selektieren Sie dann die gewünschten Schnittgrößen, Verformungen etc.
  3. Klicken Sie abschließend mit der rechten Maustaste auf den Navigator und wählen Sie „Kontrollkästchen-Status speichern“ (Bild 1).

Bild 01 - Voreinstellung der Ergebnisverläufe ändern

Diese Einstellung wird nun für alle Positionen angewendet. Mit „Kontrollkästchen-Status aktualisieren“ (der Befehl ist nun verfügbar) können Sie die Einstellungen wieder auf die Standardeinstellung zurücksetzen (Bild 2).

Bild 02 - Einstellung auf Standard zurücksetzen

Im Video wird gezeigt, wie die Einstellungen für Stabzüge (Anzeige von My und Mz) und Stäbe (Anzeige von u, uX, uY und uZ) gesichert werden. Die Einstellungen für die Stäbe werden dann wieder auf die Standardeinstellung zurückgesetzt.
