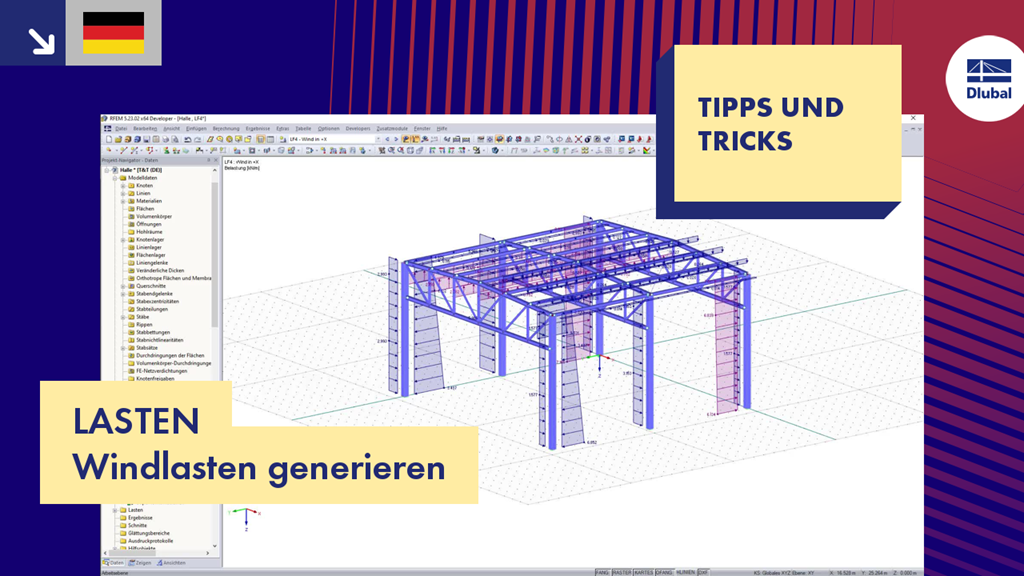

Das Video zeigt die automatische Generierung von Windlasten mit dem Lastgenerierer in RFEM. Exemplarisch wird dazu die Windlast nach dem Eurocode für eine dreidimensionale Stahlhalle ermittelt.
T&T 006 | Lasten - Windlasten generieren
Links
Haben Sie irgendwelche Fragen?
In Deutschland regelt die DIN EN 1991-1-4 mit dem nationalen Anhang DIN EN 1991-1-4/NA die Windlasten. Das Normpaket gilt für Hoch- und Ingenieurbauwerke bis zu einer Höhe von 300 m.
Soll die Windlast für Gebäude beziehungsweise Tragwerke durch die gleichzeitige Annahme von aerodynamischen Druck- und Sogbeiwerten auf der Luv- und Leeseite des Gebäudes bestimmt werden, darf die Korrelation des Winddruckes auf die Zonen D und E der Wandflächen berücksichtigt werden.
RFEM und RSTAB bieten die Möglichkeit, Windlasten mit nur wenigen Arbeitsschritten auf ein dreidimensionales Gebäude gemäß ASCE/SEI 7‑16 [1] zu berücksichtigen. Dieser Beitrag soll dazu dienen, die komplexe Windthematik für die Eingabe in der Software zu erläutern. Die Windlastgenerierer finden sich unter "Extras" → "Belastung generieren" → "Aus Windlasten".
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
Auf folgende Bauteile können automatisch Windlasten (optional mit Innendruck für offene Gebäude) als Stablasten generiert werden:
- Vertikale Wände
- Flachdächer
- Pultdächer
- Sattel-/Trogdächer
- Vertikale Wände mit Dach
Es stehen folgende Normen zur Verfügung:
- EN 1991-1-4 (inkl. Nationale Anhänge)
- DIN 1055-4
- CTE DB-SE-AE
- ASCE/SEI 7-16
Für Stabwerke stehen Lastgenerierer zur Erzeugung von Windlasten nach EN 1991-1-4 und Schneelasten nach EN 1991-1-3 zur Verfügung. Die Lastfälle werden je nach Dachform gebildet. Ein weiterer Generierer erzeugt Ummantelungslasten (Eis). Wiederkehrende Lastkombinationen können als Schemata abgespeichert werden.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
