Frage:

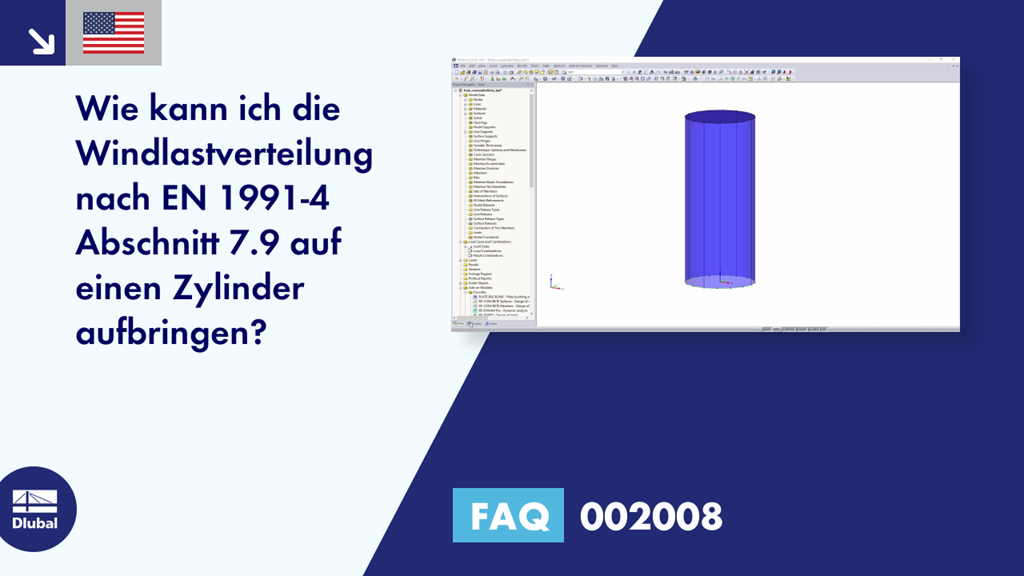

Wie kann ich die Windlastverteilung nach EN 1991-4 Abschnitt 7.9 auf einen Zylinder aufbringen?

Antwort:
Hierzu können Sie die Lastart "Freie veränderliche Last" verwenden. Sie ermöglicht es, unter Angabe einer Rotationsachse eine Last zu definieren, die über den Umfang veränderlich wirkt. Der Umfang kann dabei in beliebig viele Segmente aufgeteilt werden.

Des Weiteren ist es mit dieser Last möglich auch eine über die Höhe veränderliche Last zu erzeugen. In der zur Verfügung gestellten Modelldatei ist beispielhaft eine Last mit beiden Veränderlichen aufgebracht.
