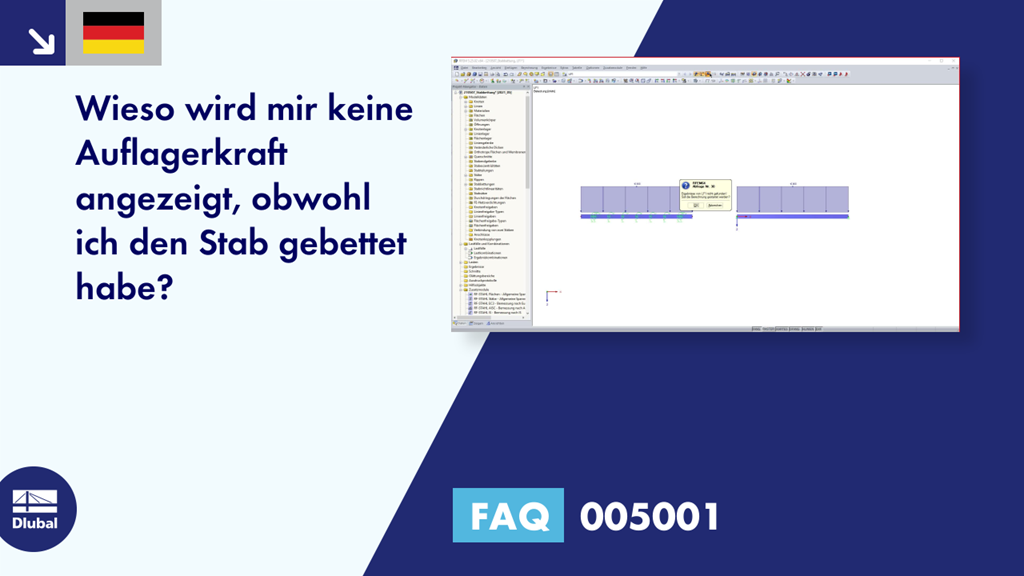

Frage: Wieso wird mir keine Auflagerkraft angezeigt, obwohl ich den Stab gebettet habe?
Antwort:
Wenn das Modell elastisch gebettete Stäbe enthält, werden die Kontaktkräfte und Kontaktmomente in der Tabelle 4.7 numerisch ausgegeben. Die grafische Anzeige der Ergebnisse wird über den Eintrag Stäbe im Ergebnisse-Navigator gesteuert.
