Frage:
Kann die Reduktion der Festigkeit in der Wärmeeinflusszone (WEZ) im Zusatzmodul RF-/ALUMINIUM berücksichtigt werden?

Antwort:
Wenn Stababschnitte durch Schweißnähte verbunden sind, kann die Anordnung und Ausbildung der Quernähte in Maske 1.5 festgelegt werden. Dadurch lassen sich die Entfestigungen des Querschnitts in der Wärmeeinflusszone WEZ erfassen.

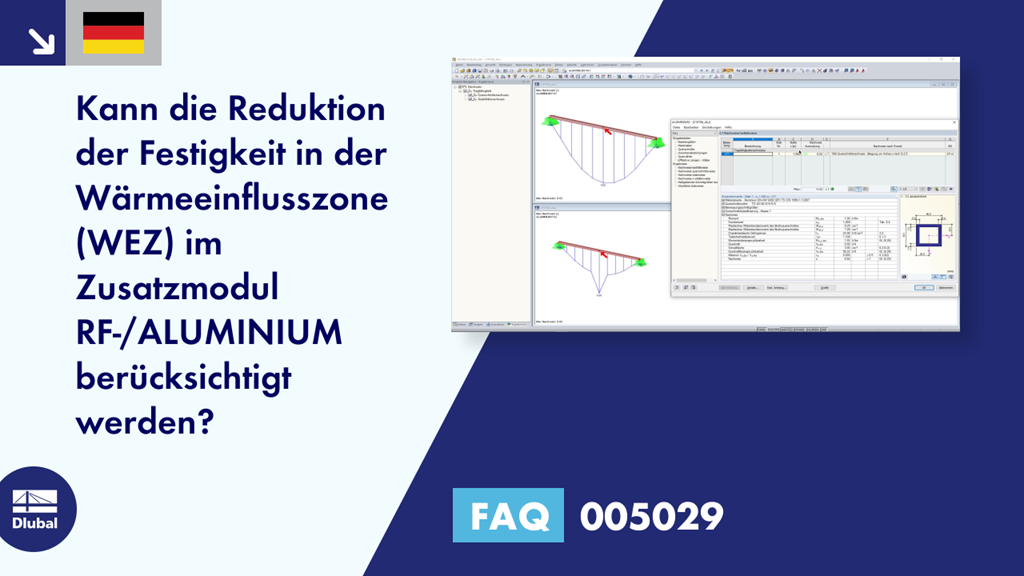

FAQ 005029 | Kann die Reduktion der Festigkeit in der Wärmeeinflusszone (WEZ) im Zusatzmodul RF-/ALUMINIUM berücksichtigt werden?

FAQ 005029 | Ausnutzung ohne und mit Quernaht

FAQ 005029 | Definition der Quernaht

Zur Berücksichtigung der abgeminderten Festigkeit stehen gemäß EN 1999-1-1 Abschnitt 6.1.6.2, ANMERKUNG 2 zwei Alternativen zur Auswahl:
Bei der Methode der reduzierten Spannungen werden die Festigkeitswerte f-o,haz und f-u,haz gemäß Tabelle 3.2 reduziert. Die Methode der reduzierten Querschnitte hingegen verwendet für die Nachweise abgeminderte Querschnittswerte (Fläche A, Widerstandsmomente W, Trägheitsmomente I).
