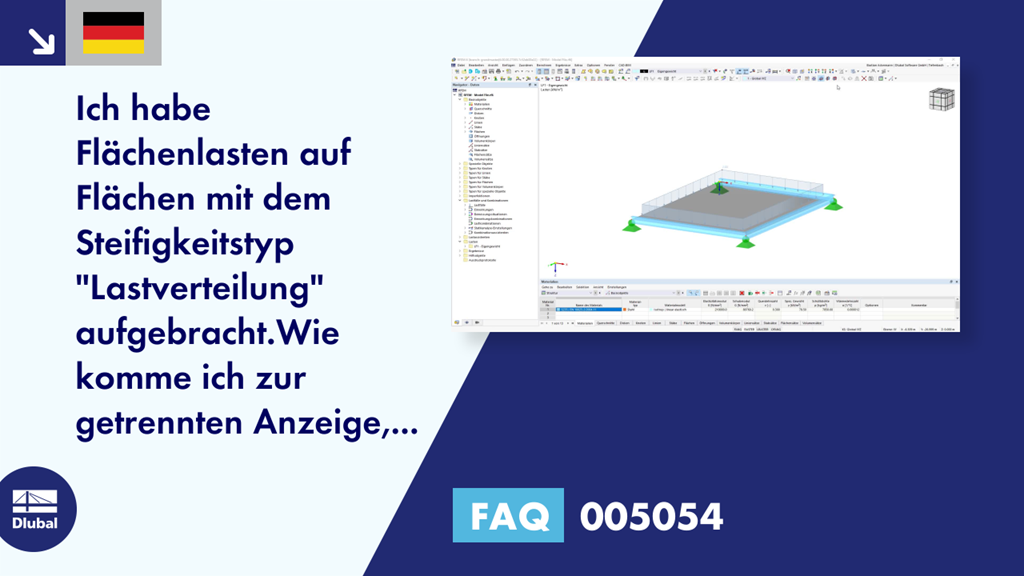

FAQ 005054 | Ich habe Flächenlasten auf Flächen mit dem Steifigkeitstyp "Lastverteilung" aufgebra...

Name: FAQ 005054 | Ich habe Flächenlasten auf Flächen mit dem Steifigkeitstyp "Lastverteilung" aufgebra...
Uploaded: 2021-08-20T01:00:00+02:00
Description: Frage:Ich habe Flächenlasten auf Flächen mit dem Steifigkeitstyp "Lastverteilung" aufgebracht.Wie komme ich zur getrennten Anzeige, sodass ich nur die entsprechenden Stablasten sehe?Antwort:Die getrennte Anzeige der Lastverteilung kann im Zeigennavigator unter "Basisobjekte" → "Flächen" → "Lastverteilung getrennt anzeigen" aktiviert werden, siehe Bild 1.

Frage:
Ich habe Flächenlasten auf Flächen mit dem Steifigkeitstyp "Lastverteilung" aufgebracht.
Wie komme ich zur getrennten Anzeige, sodass ich nur die entsprechenden Stablasten sehe?

Antwort:
Die getrennte Anzeige der Lastverteilung kann im Zeigennavigator unter "Basisobjekte" → "Flächen" → "Lastverteilung getrennt anzeigen" aktiviert werden, siehe Bild 1.

RFEM 6
