In diesem Video werden einige Grundlagen zur Anwendung des Add-On Wölbkrafttorsion (7 Freiheitsgrade) vorgestellt.

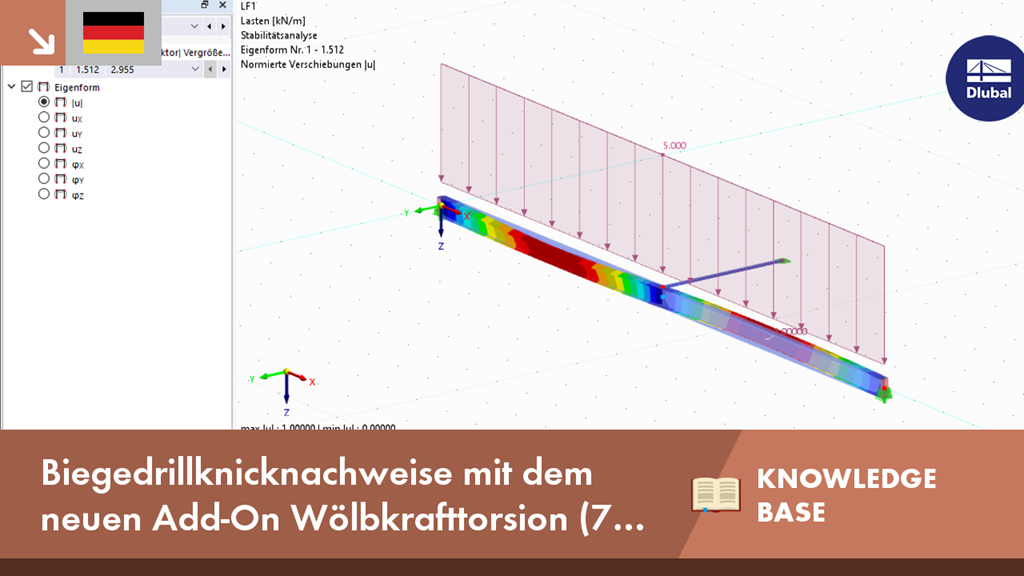

Biegedrillknicknachweise mit dem neuen Add-On Wölbkrafttorsion (7 Freiheitsgrade) für RFEM 6
Haben Sie irgendwelche Fragen?
Länge: 00:46:48 min
Knowledge Base
Länge: 00:00:52 min
Länge: 00:00:13 min
Länge: 00:00:31 min
Länge: 00:00:21 min
Länge: 00:01:39 min
Länge: 01:01:43 min
In diesem Fachbeitrag werden einige Grundlagen zur Nutzung des Add-Ons Wölbkrafttorsion (7 Freiheitsgrade) vorgestellt. Dieses ist vollständig in das Hauptprogramm integriert und ermöglicht die Berücksichtigung der Querschnittsverwölbung bei der Berechnung von Stabelementen. Im Zusammenspiel mit den Add-Ons Stabilitätsanalyse und Stahlbemessung ist ein Biegedrillknicknachweis mit Schnittgrößen nach Theorie II. Ordnung unter Berücksichtigung von Imperfektionen möglich.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von biegesteifen Rahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-22 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
Das Add-On Stahlbemessung bietet in RFEM 6 jetzt die Möglichkeit, Erdbebennachweise nach AISC 341-16 und AISC 341-22 zu führen. Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen derzeit zur Verfügung.
Im Add-On Stahlbemessung von RFEM 6 stehen drei Arten von Momentrahmen (OMF, IMF, SMF) zur Verfügung. Das Ergebnis der Erdbebenbemessung ist nach AISC 341-16 in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
- Die Bemessung von fünf Arten von Erdbebenkraftresistenzsystemen (Seismic Force-Resisting Systems - SFRS) umfasst den Special Moment Frame (SMF), den Intermediate Moment Frame (IMF), den Ordinary Moment Frame (OMF), den Ordinary Concentrically Braced Frame (OCBF) und den Special Concentrically Braced Frame (SCBF)
- Duktilitätsnachweis der Breiten-Dicken-Verhältnisse für Stege und Flansche
- Berechnung der erforderlichen Festigkeit und Steifigkeit für Stabilitätsverbände von Trägern
- Berechnung des maximalen Abstands für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Festigkeit an Gelenkstellen für Stabilitätsverbände von Trägern
- Berechnung der erforderlichen Stützenfestigkeit mit der Option, alle Biegemomente, Schub und Torsion für den Grenzzustand der Überfestigkeit zu vernachlässigen
- Nachweis der Schlankheitsgrade von Stützen und Verbänden
Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Verbindungsanforderungen.
Zu den "Erdbebenanforderungen" gehören die erforderliche Biegefestigkeit und der erforderliche Schubwiderstand der Träger-Stützen-Verbindung für biegesteife Rahmen. Sie sind im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Bei ausgesteiften Rahmen werden die erforderliche Verbindungszugfestigkeit und die erforderliche Verbindungsdruckfestigkeit des Verbands im Register 'Verbandsanschluss stabweise' aufgeführt.
Das Programm stellt Ihnen die geführten Nachweise tabellarisch zur Verfügung. In den Nachweisdetails werden die Formeln und Verweise zur Norm übersichtlich dargestellt.
Im Add-On Betonbemessung haben Sie die Möglichkeit, die Erdbebenbemessung gemäß AISC 341-16 für Stahlstäbe durchzuführen.
Fünf SFRS-Typen (Seismic Force-Resisting Systeme) stehen dazu zur Verfügung.
Welche Programme und Add-Ons eignen sich für die Berechnung und Bemessung von Stahlkonstruktionen?
Wie setze ich ein Gelenk für eine Verwölbung?
Wie kann ich eine Wölbfeder oder Wölbeinspannung definieren?
In welchem Punkt am Querschnitt werden Auflager und Belastung bei der Berechnung mit Wölbkrafttorsion angenommen?
Wie kann ich den 7. Freiheitsgrad nur für bestimmte Stäbe oder Querschnitte deaktivieren?
Wie kann ich mir die Querschnittsverwölbung anzeigen lassen?
