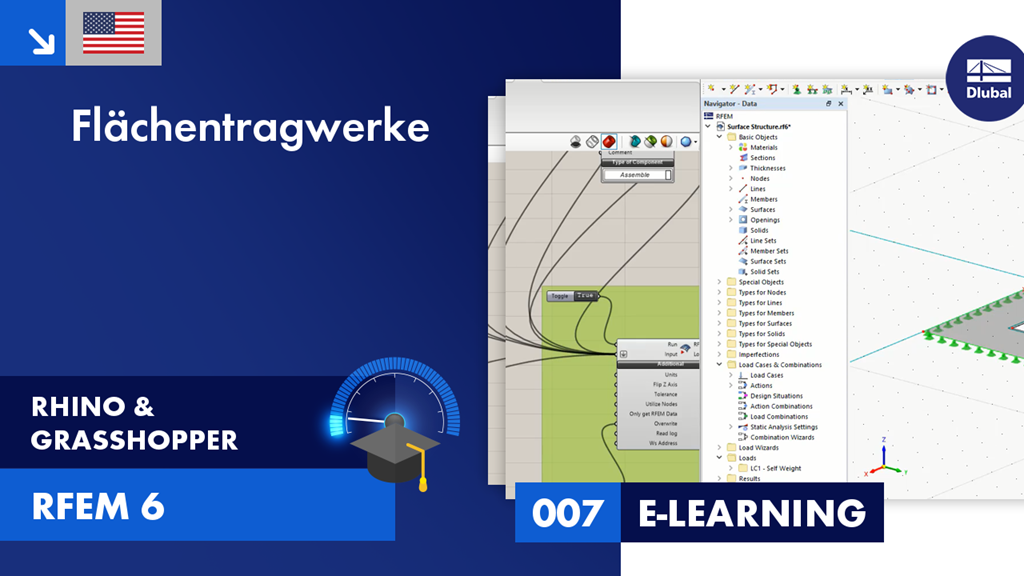

Tutorial für Rhino & Grasshopper in RFEM 6 | 007 Flächentragwerke

Name: Tutorial für Rhino &amp; Grasshopper in RFEM 6 | 007 Flächentragwerke
Uploaded: 2022-02-18T00:00:00.000+01:00

In diesem Video geht es um Flächentragwerke. Wir erstellen eine Fläche mit Öffnung, legen Dicke und Material fest und weisen die Lager zu.
Anschließend werden die Statik-Einstellungen vorgenommen, der Lastfall, die Bemessungssituation und die Lastkombination erstellt. Danach werden wir die Last auf die Fläche aufbringen.

Zeitplan:

00:00 Einführung
00:27 Geometrie
03:00 Fläche
04:05 Dicke
04:40 Material
05:11 Exportieren
06:29 Öffnung
09:02 Lager
10:04 Statikanalyse-Einstellungen
10:40 Lastfall
12:54 Bemessungssituation
14:40 Lastkombination
16:34 Lastaufbringung

Haben Sie irgendwelche Fragen?
