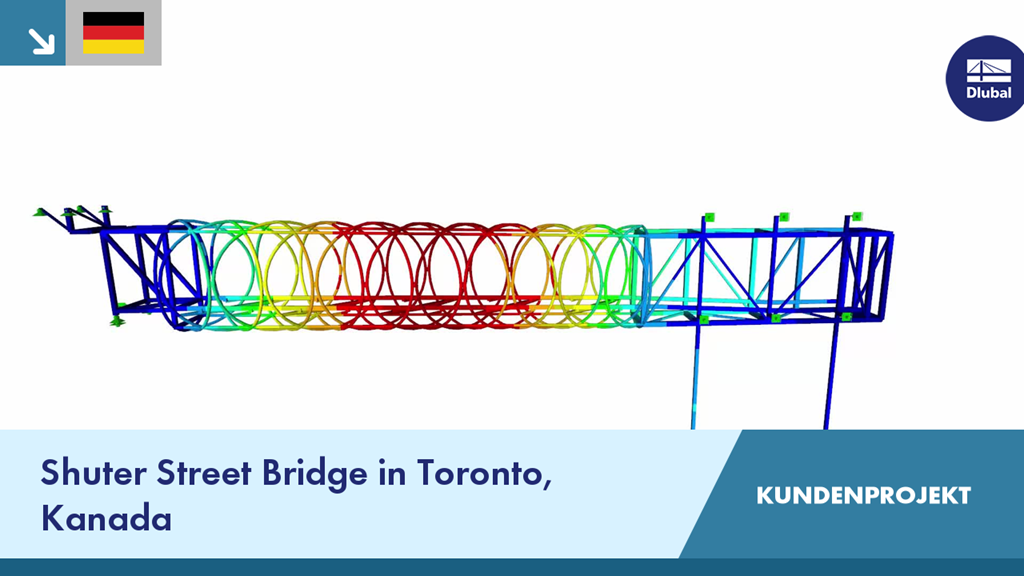

CP 000549 | Shuter Street Brücke in Toronto, Kanada

Die Einhaltung von Bauvorschriften wie dem Eurocode ist unerlässlich, um die Sicherheit, Stabilität und Nachhaltigkeit von Gebäuden und anderen Strukturen zu gewährleisten. Die Numerische Strömungsmechanik (Computational Fluid Dynamics), kurz CFD, spielt dabei eine entscheidende Rolle, indem sie das Verhalten von Flüssigkeiten simuliert, Bemessungen optimiert sowie Architekten und Ingenieuren dabei hilft, die Anforderungen des Eurocodes in Bezug auf Windlastanalyse, natürliche Lüftung, Brandsicherheit und Energieeffizienz zu erfüllen. Durch die Integration von CFD in den Planungsprozess können Fachleute sichere, effiziente und vorschriftenkonforme Gebäude erstellen, die den höchsten Bau- und Design-Standards in Europa entsprechen.

In der Numerischen Strömungsmechanik (Computational Fluid Dynamics - CFD) können komplexe Flächen, die nicht vollständig massiv sind, mithilfe eines porösen und durchlässigen Mediums modelliert werden. In der Praxis sind das beispielsweise textile Bauten für Windschutzkonstruktionen, Drahtgewebe, perforierte Fassaden und Verkleidungen, Jalousien sowie Rohrbündel (übereinander angeordnete, horizontale Zylinder) usw.

Windschutzkonstruktionen sind spezielle textile Konstruktionen, die die Umwelt vor schädlichen chemischen Partikeln schützen sowie Winderosion eindämmen sollen, und dabei helfen wertvolle Ressourcen zu erhalten. RFEM und RWIND werden für die Wind-Tragwerk-Analyse zur einseitigen Fluid-Struktur-Kopplung (fluid-structure interaction (FSI)) eingesetzt.
In diesem Beitrag wird gezeigt, wie Windschutzkonstruktionen mit RFEM und RWIND statisch bemessen werden können.

Im Vergleich zum Zusatzmodul RF-FORMFINDUNG (RFEM 5) sind im Add-On Formfindung für RFEM 6 folgende neuen Features hinzugekommen:

• Vorgabe aller formgebenden Lastrandbedingungen in einem Lastfall
• Ablage der Formfindungsergebnisse als Anfangszustand für weitere Modellanalyse
• Automatische Zuordnung des Formfindungs-Anfangszustands über Kombinationsassistenten zu allen Lastsituationen einer Bemessungssituation
• Zusätzlich formgebende Geometrierandbedingungen für Stäbe (Unbelastete Länge, Maximaler vertikaler Durchhang, Vertikaler Tiefpunktdurchhang)
• Zusätzliche formgebende Lastrandbedingungen für Stäbe (Maximale Kraft im Stab, Minimale Kraft im Stab, Horizontale Zugkomponente, Zug am Ende i, Zug am Ende j, Mindestzug am Ende i, Mindestzug am Ende j)
• Materialtyp “Gewebe” und “Folie” in Materialbibliothek
• Parallel Formfindungen in einem Modell
• Simulation von sich nacheinander aufbauenden Formfindungszuständen in Verbindung mit dem Add-On Analyse von Bauzuständen (CSA)

Im Vergleich zum Zusatzmodul RF-/STAHL Wölbkrafttorsion (RFEM 5 / RSTAB 8) sind im Add-On Wölbkrafttorsion (7 Freiheitsgrade) für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:

• Vollständige Integration in die Umgebung von RFEM 6 und RSTAB 9
• 7. Freiheitsgrad wird direkt in der Berechnung von Stäben in RFEM/RSTAB am Gesamtsystem berücksichtigt
• Keine Definition von Lagerungsbedingungen oder Federsteifigkeiten für die Berechnung am vereinfachten Ersatzsystem mehr notwendig
• Kombination mit anderen Add-Ons möglich, bspw. zur Berechnung von Verzweigungslasten für Drillknicken und Biegedrillknicken mit der Stabilitätsanalyse
• Keine Beschränkung auf dünnwandige Stahlquerschnitte (es ist bspw. ebenso die Berechnung von ideellen Kippmomenten für Balken mit massiven Holzquerschnitten möglich)

Im Vergleich zum Zusatzmodul RF-/DYNAM Pro - Eigenschwingungen (RFEM 5 / RSTAB 8) sind im Add-On Modalanalyse für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:

• Voreingestellte Kombinationsbeiwerte für diverse Normen (EC 8, ASCE, usw.)
• Optionales Vernachlässigen von Massen (z. B. Masse von Fundamenten)
• Methoden zur Ermittlung der Anzahl an Eigenformen (benutzerdefiniert, automatisch – um effektive Modalmassenfaktoren zu erreichen, automatisch – um die maximale Eigenfrequenz zu erreichen)
• Ausgabe von modalen Massen, effektiven modalen Massen, modalen Massenfaktoren und Beteiligungsfaktoren
• Tabellarische und grafische Ausgabe von Massen in Netzpunkten
• Verschiedene Skalierungsoptionen für Eigenformen im Ergebnisnavigator
