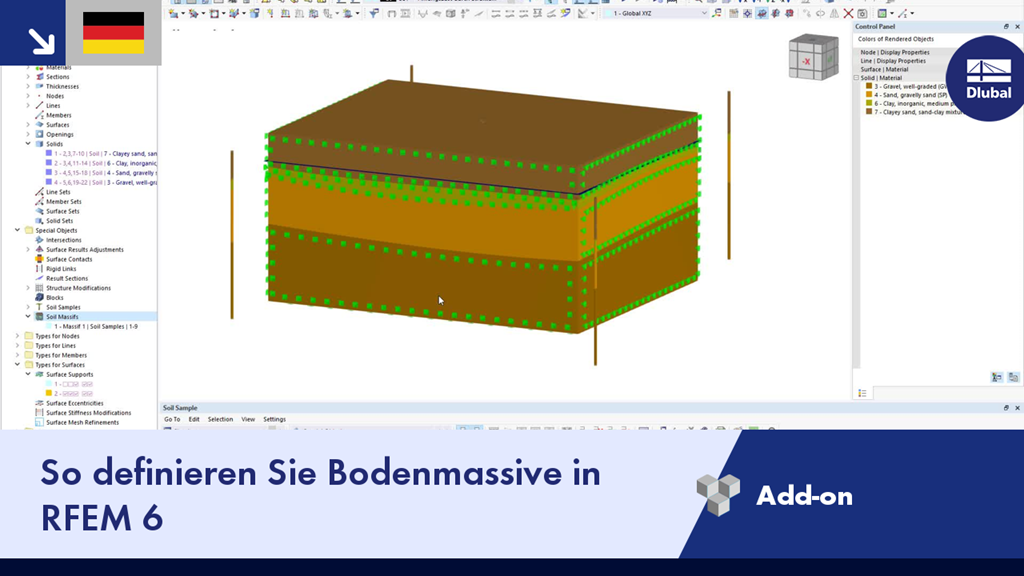

In diesem Video wird gezeigt, wie die Eingaben für aus Bodenproben generierte Bodenmassive im Add-On Geotechnische Analyse definiert werden können. Mit dem Bodenmassiv werden die zu analysierenden Bodenvolumen, Bodenschichtflächen, die Randflächenlager und optional die Grundwasserspiegelfläche erzeugt. Die Struktur, die danach generiert wurde, kann für die Vernetzung, Belastung und Analyse verwendet werden.
Allgemeines
Veranstaltung
Veranstaltung
Knowledge Base
Veranstaltung
Veranstaltung
Veranstaltung
Veranstaltung
Knowledge Base
Sie sind bereit für die Auswertung? Dafür stehen Ihnen Berechnungsdiagramme zur Verfügung, die den Verlauf eines bestimmten Ergebnisses während einer Berechnung darstellen.
Die Belegung der vertikalen und horizontalen Achse des Berechnungsdiagramms können Sie frei definieren. Dadurch ist es Ihnen möglich, beispielsweise den Verlauf der Setzung eines bestimmten Knotens abhängig von der Belastung zu betrachten.
Die Dokumentation Ihrer Daten erfolgt stets in einem mehrsprachig konzipierten Ausdruckprotokoll. Sie können den Inhalt jederzeit anpassen und ihn als Vorlage ablegen. Auch Grafiken, Texte, MathML-Formeln und PDF-Dokumente benötigen lediglich einige Klicks von Ihrer Seite, um in das Protokoll eingefügt zu werden.
Sie wollen das Verhalten des Bodenvolumens abbilden und analysieren? Um das zu gewährleisten, wurden in RFEM spezifische geeignete Materialmodelle implementiert.
Das modifizierte Mohr-Coulomb-Modell mit linear-elastischer ideal-plastischer sowie ein nichtlinear elastisches Modell mit ödometrischer Spannungs-Dehnungs-Beziehung stehen Ihnen dafür zur Verfügung. Dabei ist das Grenzkriterium, welches den Übergang des elastischen Bereiches in den des plastischen Fließens beschreibt, bereits nach Mohr-Coulomb definiert.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
Hauptprogramm
Die neue Generation der 3D-FEM-Software dient der statischen Berechnung von Stäben, Flächen und Volumen.
Add-On
Das Add-On Geotechnische Analyse ermittelt in RFEM anhand der Kennwerte aus Bodenproben den zu analysierenden Bodenkörper. Die genaue Erfassung der Baugrundverhältnisse beeinflusst die Qualität der statischen Analyse von Bauwerken maßgeblich.
Add-On
Das Add-On Gebäudemodell für RFEM ermöglicht die Definition und Manipulation eines Gebäudes mittels Geschossen. Dabei können die Geschosse im Nachhinein vielseitig angepasst werden. Die Informationen über Geschosse und Gesamtmodell (Schwerpunkt) werden tabellarisch und grafisch ausgegeben.
Add-On
Das Add-On Nichtlineares Materialverhalten ermöglicht die Berücksichtigung von Materialnichtlinearitäten in RFEM (z.B. isotrop plastisch, orthotrop plastisch, isotrope Beschädigung).
Add-On
Mit dem Add-On Strukturstabilität werden Stabilitätsuntersuchungen durchgeführt. Es ermittelt kritische Lastfaktoren und die dazugehörigen Stabilitätsfiguren.
