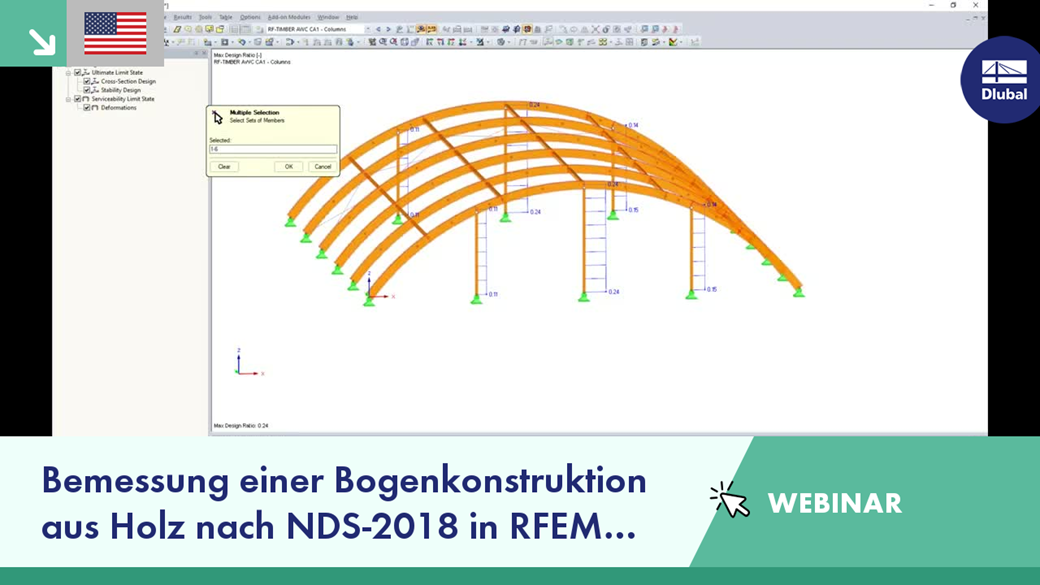

Bemessung der Bogenkonstruktion aus Holz nach NDS-2018 in RFEM

Stattgefunden

17. April 2019

Kostenlos

Modellierung, Belastung (ASCE 7-16) und Analyse einer Holzbogenstruktur in RFEM
Stabbemessung (NDS-2018) in RF-HOLZ AWC
Berücksichtigung des gekrümmten Brettschichtholzes
Programmprotokoll-Optionen verfügbar

Zeitplan
00:00 Einleitung
04:32 Modellierung, Belastung und Analyse der Bogenkonstruktion in RFEM
38:42 Stützenbemessung gemäß NDS-2018 in RF-HOLZ AWC
45:35 Gekrümmte BSH-Stabbemessung
56:40 Optionen des Ausdruckprotokolls
1:03:14 Zusammenfassung
