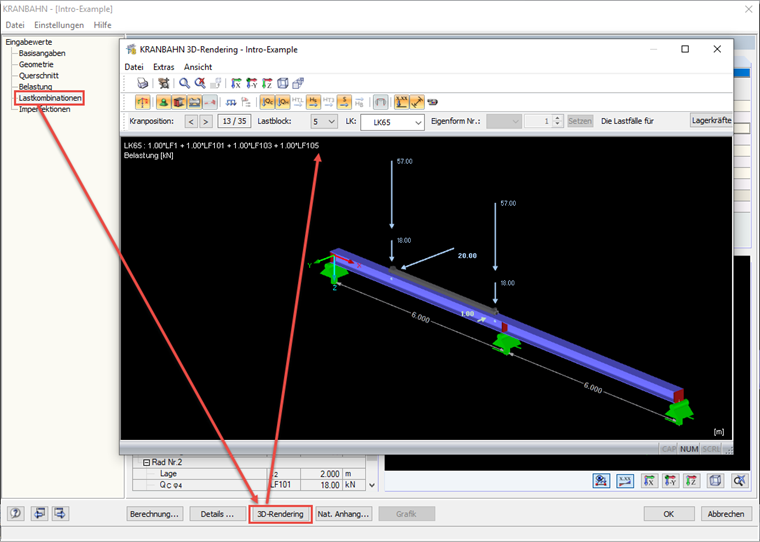

Die S-Kraft und die HS-Kräfte müssen immer vorzeichengerecht eingegeben werden. Die Orientierung dieser Kräfte kann in Maske "1.5 Lastkombinationen" oder über die Schaltfläche [3D Rendering] und Anzeige des Lastblocks Nr. 5 grafisch überprüft werden.
In einem Webinar finden Sie weitere Informationen zum Thema "Bemessung von Kranbahnträgern". Sie können es bei den Links unten abrufen.
Knowledge Base
Knowledge Base
Knowledge Base
Knowledge Base
Knowledge Base
Bei der Bemessung nach Eurocode 3 stehen folgende Nationale Anhänge (NA) zur Verfügung:
DIN EN 1993-6/NA:2010-12 (Deutschland)
NBN EN 1993-6/ANB:2011-03 (Belgien)
SFS EN 1993-6/NA:2010-03 (Finnland)
NF EN 1993-6/NA:2011-12 (Frankreich)
UNI EN 1993-6/NA:2011-02 (Italien)
LST EN 1993-6/NA:2010-12 (Litauen)
NEN EN 1993-6/NB:2012-05 (Niederlande)
NS EN 1993-6/NA:2010-01 (Norwegen)
SS EN 1993-6/NA:2011-04 (Schweden)
CSN EN 1993-6/NA:2010-03 (Tschechische Republik)
BS EN 1993-6/NA:2009-11 (Vereinigtes Königreich)
CYS EN 1993-6/NA:2009-03 (Zypern) Zusätzlich können benutzerdefinierte Nationale Anhänge mit spezifischen Beiwerten angelegt werden.
Die Ausgabe aller Nachweise erfolgt in thematisch gegliederten Tabellen. Dabei wird stets eine Querschnittsgrafik angezeigt, die die aktuellen Tabellenwerte veranschaulicht. Bei den Bemessungsdetails werden auch alle Zwischenwerte ausgewiesen.
Für den Kranbahnträger wird der allgemeine Spannungsnachweis mit Berechnung der vorhandenen Spannungen und einer Gegenüberstellung mit den Grenznormal-, Grenzschub- und Grenzvergleichsspannungen geführt. Für die Schweißnähte wird ebenfalls der allgemeine Spannungsnachweis geführt, der die parallelen und senkrechten Schubspannungen und deren Überlagerung umfasst.
Der Ermüdungsnachweis wird für bis zu drei gleichzeitig wirkende Krane auf Grundlage des Nennspannungskonzepts nach EN 1993-1-9 geführt. Beim Betriebsfestigkeitsnachweis nach DIN 4132 wird der Spannungsverlauf der Kranüberfahrten für jeden Spannungspunkt aufgezeichnet und mit der Rain-Flow -Methode ausgewertet.
Der Beulnachweis erfolgt unter Berücksichtigung einer örtlichen Radlasteinleitung nach EN 1993-6 oder DIN 18800-3.
Der Verformungsnachweis wird getrennt für die vertikale und die horizontale Richtung geführt. Dabei werden die vorhandenen bezogenen Verschiebungen mit den zulässigen Werten verglichen. Die zulässigen Verformungsverhältnisse können benutzerdefiniert festgelegt werden.
Der Nachweis gegen Biegedrillknicken erfolgt nach Biegetorsionstheorie II. Ordnung unter Ansatz von Imperfektionen. Dabei muss der allgemeine Spannungsnachweis erbracht werden, wobei der kritische Lastfaktor nicht kleiner als 1,00 sein darf. KRANBAHN weist daher für alle Lastkombinationen des Spannungsnachweises auch den zugehörigen kritischen Lastfaktor aus.
Das Programm ermittelt sämtliche Auflagerkräfte aus charakteristischen Lasten inkl. dynamischer Faktoren.
Während der Berechnung werden die Kranlasten in vordefinierten Abständen als Lastfall für die Kranbahn erzeugt. Die Schrittweite, mit der die Krane über die Kranbahn fahren, kann beeinflusst werden.
Für jede Kranstellung werden alle Kombinationen der jeweiligen Grenzzüstande (Tragfähigkeit, Ermüdung, Verformung und Lagerkräfte) berechnet. Darüber hinaus gibt es umfassende Einstellmöglichkeiten für die Steuerung der FEM-Berechnung wie z. B. Länge der finiten Elemente oder Abbruchkriterien.
Die Kranbahnträger-Schnittgrößen werden nach Biegetorsionstheorie II. Ordnung am imperfekten System berechnet.
Die Eingabe von Geometrie, Material, Querschnitten, Einwirkungen und Imperfektionen erfolgt in übersichtlich strukturierten Masken:
Es lassen sich Einwirkungen aus bis zu drei gleichzeitig betriebenen Kranen erfassen. Im einfachsten Fall wählt man einen benutzerdefinerten Kran aus der Bibliothek. Die Eingaben können aber auch manuell erfolgen:
