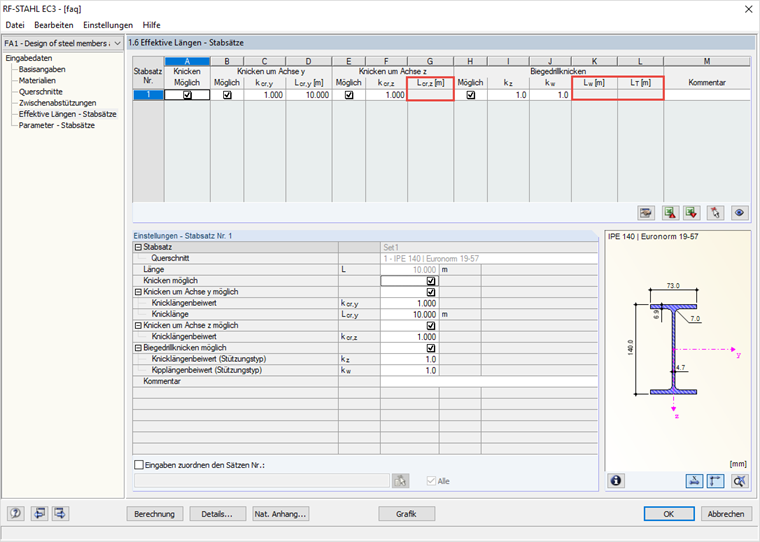

Wenn Sie für einen geraden Stabsatz das Ersatzstabverfahren gewählt haben, können in der Tabelle 1.4 Seitliche Stützungen definiert werden. Diese behindern das Knicken um die schwache Achse des Stabsatzes. Wenn sich durch die seitlichen Stützungen unterschiedliche Knicklängen eines Stabsatzes ergeben, werden in der Tabelle 1.6 keine Werte für Lcr,z, Lw und LT angegeben.
Frage
In RF-/STAHL EC3 werden in der Maske "Effektive Längen - Stäbe/Stabsätze" keine effektiven Längen für die schwache Achse und das Biegedrillknicken angegeben. Woran liegt das?
