Lassen sich 3D-Modelle, die zuvor in RFEM generiert worden sind in das CAD-Programm Nemetschek Allplan als 3D-Volumenkörper einlesen (z.B. über IFC) und wenn ja wie?

Antwort

Sie haben in RFEM und RSTAB keine Möglichkeit direkt CAD Daten in Nemetschek Allplan exportieren. Hier besteht nur die die Möglichkeit über einen DXF Export.

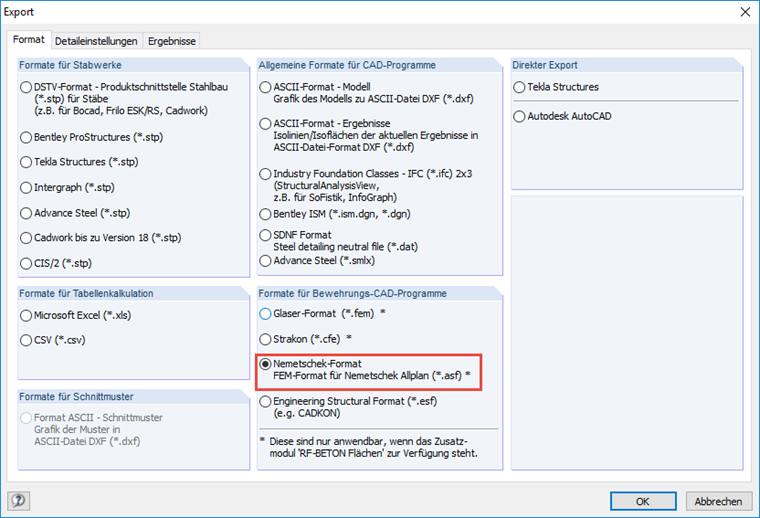

Hinsichtlich der Ergebnisse lassen sich aber in RFEM Flächenergebnisse der erforderlichen Bewehrung exportieren, welche in Allplan als Hilfe zur Erstellung der Bewehrungspläne verwendet werden können.

Schlüsselwörter

Allplan, Import, Export
